提取仿真結果數據的問題

仿真結束后提取二維電場數據時提示，ASCII export not available for this scalar 2D plot.Consider using a vector plot.請問怎么解決。求指教啊！！非常感謝！

需要先經由Template Based Post Processing，之后才能直接提取ASCII format file。

大哥，我是仿真一個模型，本來波是垂直入射的，需要斜入射，就旋轉了一下結構，結果電場結果只能提取和xyz坐標軸垂直的時候的場 的結果，其他方向上就是剛才那種情況，用您說的這仿發怎么弄呢？謝謝大哥

你的入射波是"波導端口"？還是平面波激勵源？
是波導端口的話可以調整電場角度、缺省的0度是平行于 u 軸。
** 或許你把模型放上來會表較容易讓大家提供方法，因為...我還真沒遇過這種問題！CST 2D 原則上phi or Theta 都是全向360 degree顯示的，當然level也是可以調整的。
當言語以無法表達時，圖片是最佳的代言工具！

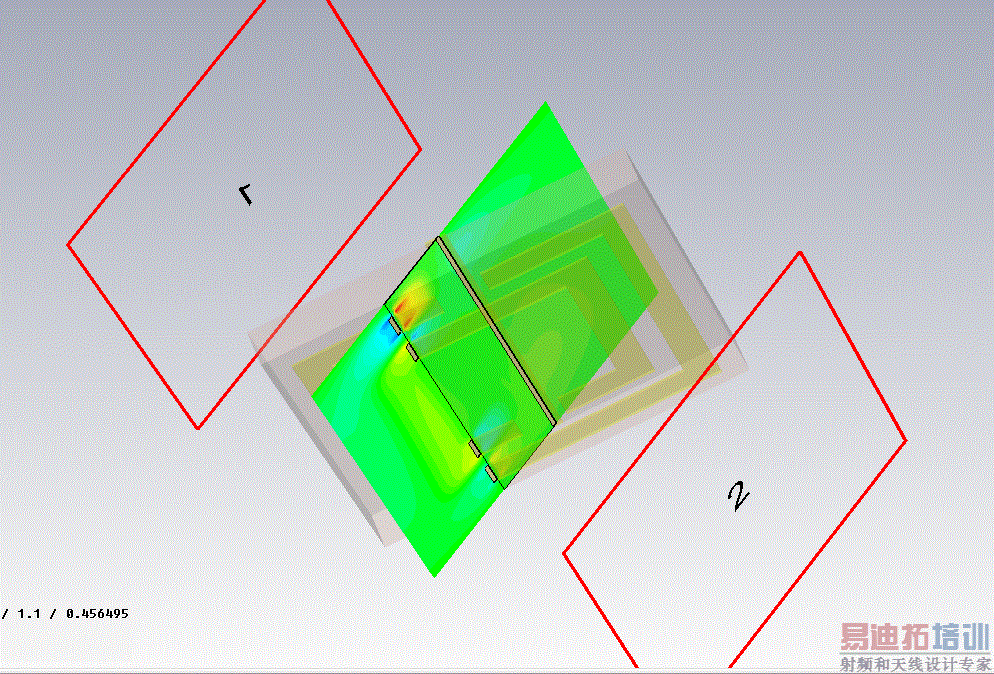

現在就是想提取第二幅圖那個面上的數據，還有我這個是入射電磁波的斜入射 不是電場方向的改變，我看了一個材料說是提取數據的平面必須和任意一個網格平面平行，有這個說法嗎?第一幅圖那個面可以提取出來，

請問一下，這個仿真的意義是什么！？

把你的模型 *.cst 或是 *.stp、*.sab...放上來吧，因為我實在不能理解你在仿真什么！？
如果放的不是*.cst 請簡述環境、頻段。

這就是一個經典諧振環結構的負折射率材料，我主要是想看電磁場這個負折射率材料后的電場磁場的分布，所以就提取數據。現在提不出來

話說，你可以改變輻射源的角度
