CST MWS Thin Panel材料怎么使用

在看CST算例叢書的時候看到一篇是關于使用Thin Panel材料仿真天線罩的， 文檔中說這是一種減小網格，簡化模型的方法：

@我的小伙伴

這樣的問題觸及到我的忌諱?。?把精力浪費在與現實工作條件無關的問題上，我很厭惡*）下不為例！

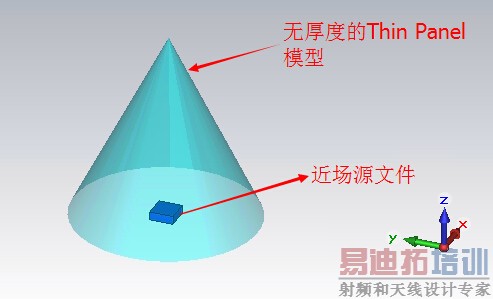

多層介質材料 Thin Panel 講的是一種簡化多層介質材料疊構的方式，并非一種執行行為。
一般的建模是直接建立多層介質模型，就是乖乖的使用Boolean、Bend Shape...逐個建模。這樣會使用過多的幾何圖形，造成網格劃分上的困難、增加硬件設備的負擔。

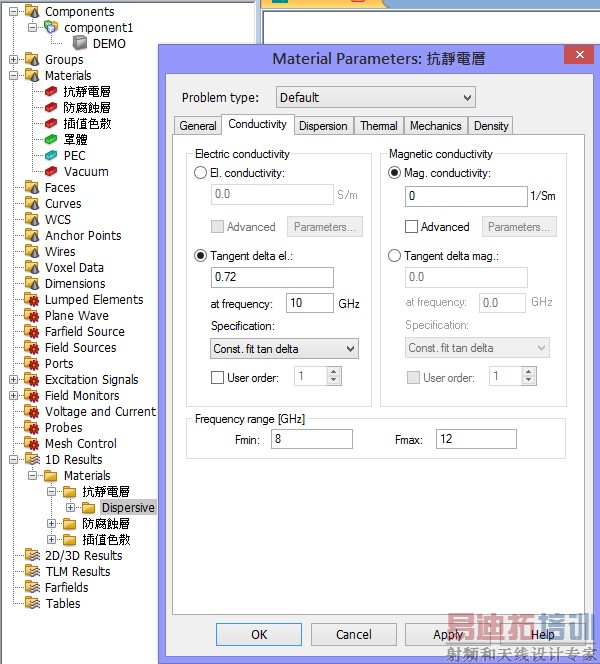

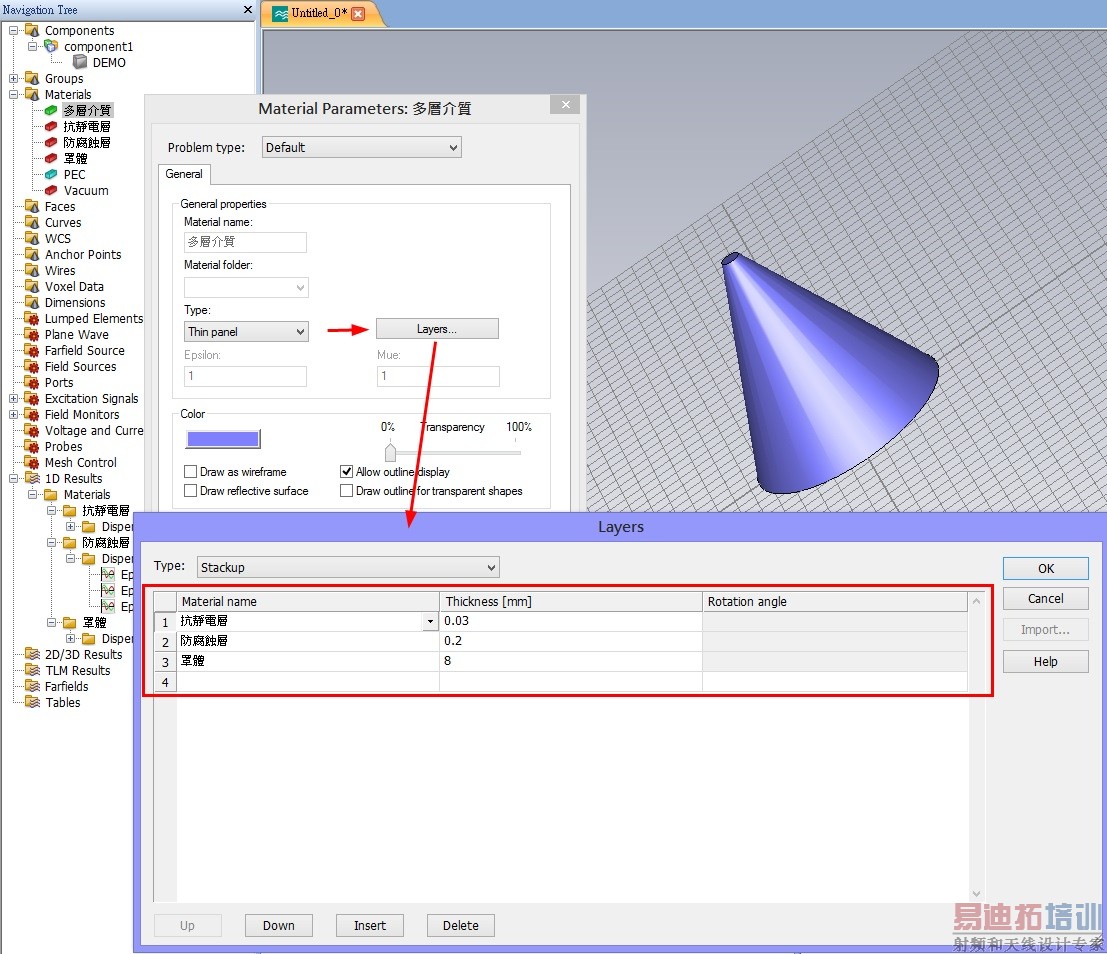

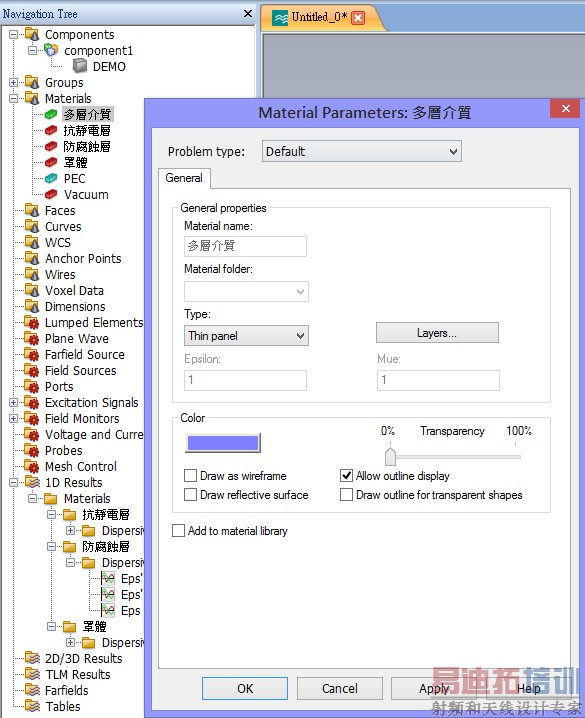

要建構成Thin Panel - 簡化多層介質材料的方式：建立成一個材料（多層介質材料），引用來建立模型。（算例中節略了許多材料物性參數，也就是說就算建好了多層介質材料，以這些殘缺的物性是沒有辦法還原算例中的結果！）

我想圖片已經表達的夠清楚了，我也不多說了。

首先非常感謝您能在百忙之中花時間給我解答這個問題，浪費您的時間，實在感到抱歉！！

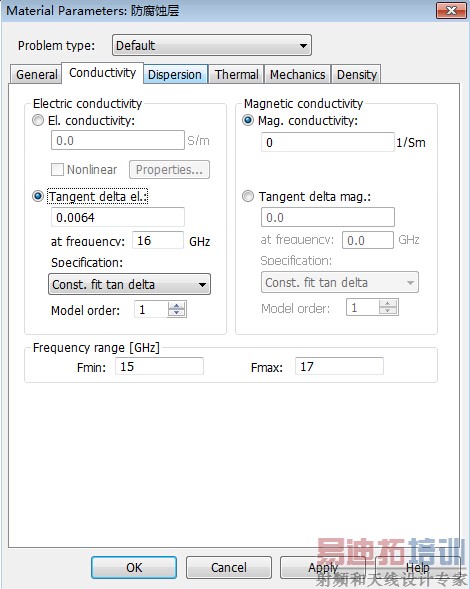

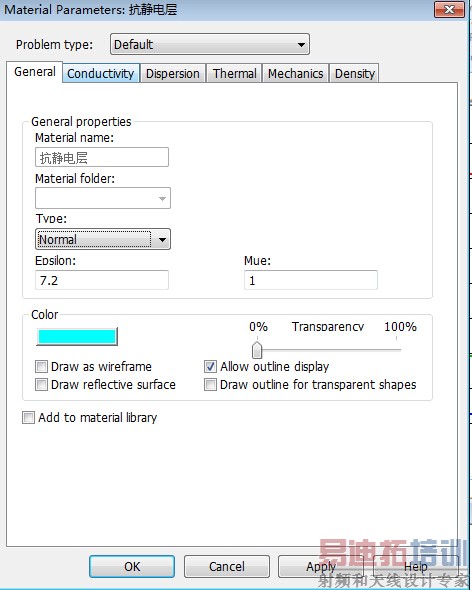

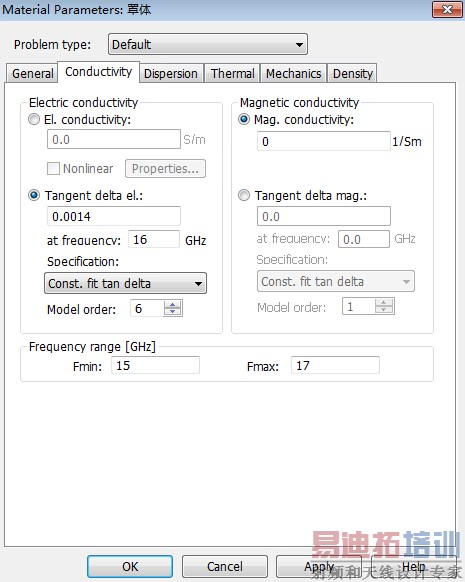

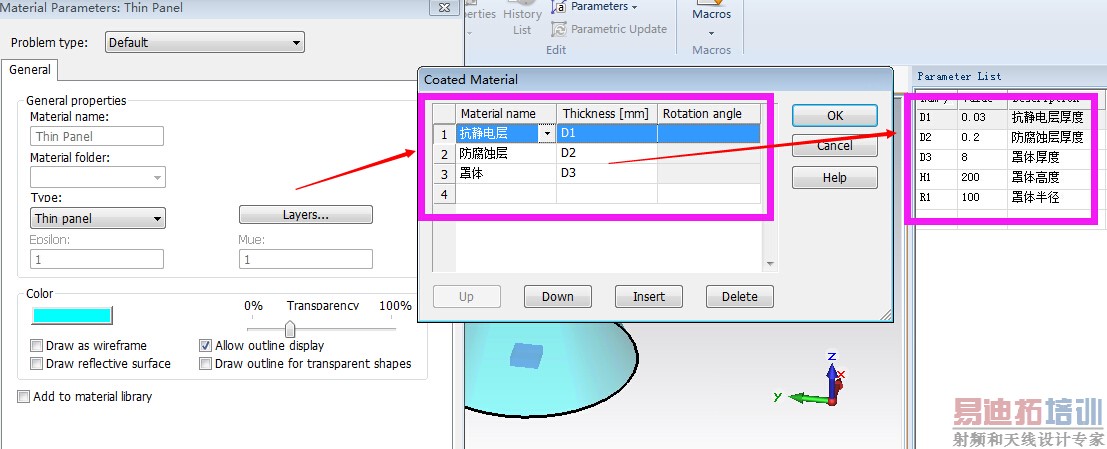

關于Thin Panel的理解，我和您大同小異，也是這樣建模的：建立幾種材料（抗靜電層，防腐蝕層，罩體層），然后新建一個Thin panel的材料，在layer里面依次加入不同厚度的三種材料以模擬實際情況。

以上這些過程應該和您的一模一樣。
重點來了，導入近場源文件以后用CST MWS下的時域求解器進行計算，會報警告：

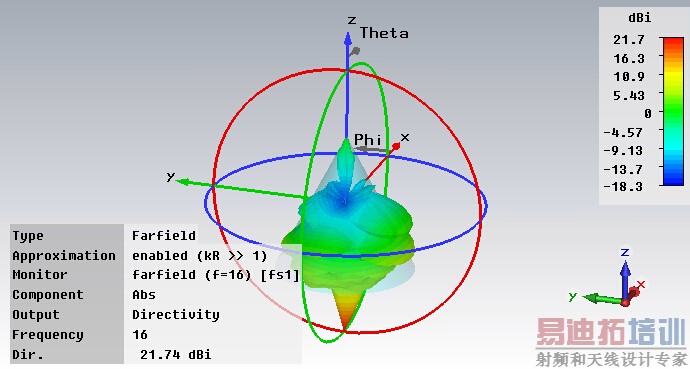

竟然都被當成PEC了（方向圖確實證明了被當成PEC了，原來方向圖應該是朝+Z方向的，被PEC進行了反射，朝-Z方向了），不知道為什么，不知道其中省略了哪些設置步驟，我就是這點不清楚，可能之前沒說清楚，浪費了您建模與講解的時間。
我把自己的模型上傳上來，還有那個文檔對應的視頻講解，如果您有時間就幫忙看看，再次感謝!
由于附件較大，上傳了百度云盤 http://pan.baidu.com/s/1x1yJc

關于那個警告，我還是不太懂，因為視頻中就是說本仿真是在CST微波仿真工作室下的時域求解器完成的，所以我的應該沒問題啊，搞不懂錯在哪邊

zypnuaa:關于那個警告，我還是不太懂，因為視頻中就是說本仿真是在CST微波仿真工作室下的時域求解器完成的，所以我的應該沒問題啊，搞不懂錯在哪邊

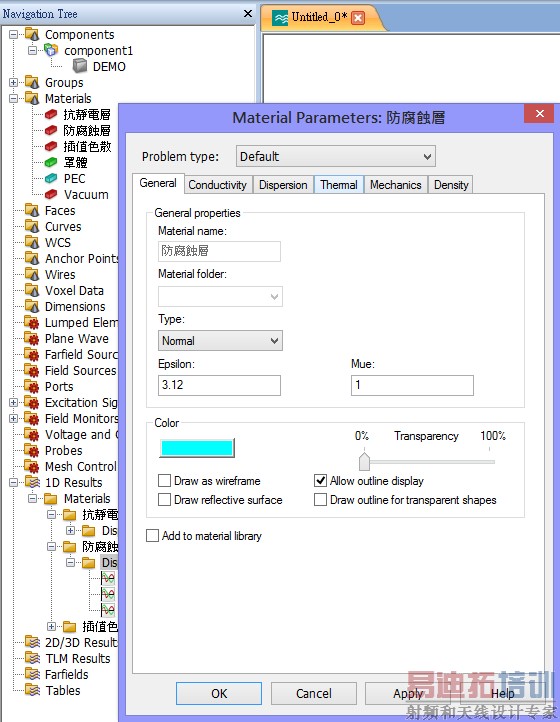

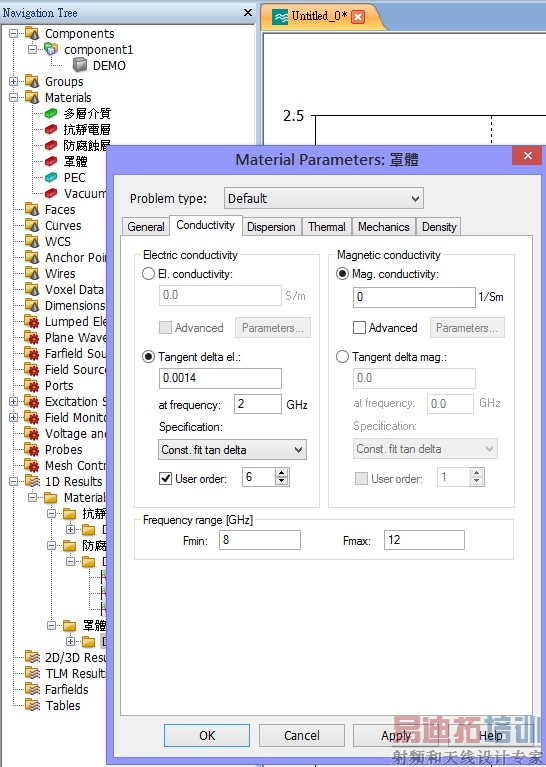

Thin Panel
Thin Panel
Thin Panel
如果都這樣了、你還沒有辦法繼續往下進行的話...
一句話共同努力：
天馬行空的發明、創造固然可喜、但是功名利祿總歸于實踐的人！

你的是2014版本，我的打不開，哎，屋漏偏逢連夜雨
您批評的是，作為一個新手，難免會犯各種各樣你們認為很簡單的問題，聞道有先后，術業有專攻，我知道我是一個菜鳥，很多地方做的不足。
下面回復一下您說的存在的問題。
1、"里面的錯誤從建模（含source）到求解環境設置"，我上傳的模型應該沒有問題，你那邊是打開.cst文件就報錯還是什么，我想錯誤會不會發生在導入近場源文件那邊，因為我是從我的工作目錄下導入的（C:A folder），換到您的工作目錄下(D:B folder)，出現了亂碼之類的錯誤，大概意思就是近場源所在工作目錄不存在的問題等等。這個可能需要重新進行導入近場源，這點是我的疏忽，沒有考慮到。

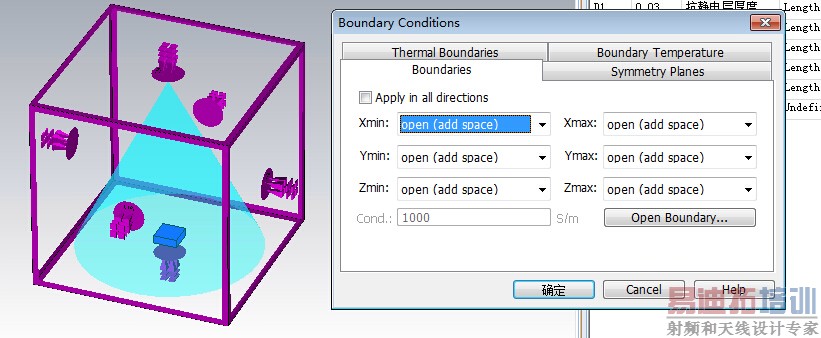

2、"求解環境設置"，這些算例文檔中沒寫，我真的不清楚該如何設置邊界條件之類的，用什么求解器，也沒有查到其他的文獻有具體說明，身邊也沒有人指導，只能自己瞎蒙，覺得應該是這樣，就設置的open的邊界，時域求解器。
3、"給你的文檔你再看一便，看看有多少地方不同？如果你有耐心和細心的話"，我沒有完全按照算例里面的設置，用的也不是半波陣子的近場源文件，就是一個16GHz的單貼片的近場源文件，還有就是罩子大小不同，頻率不同，沒有角度掃描，沒有對稱面，沒有使用色散材料，這些都應該不會影響啊。其他的文獻中展現的地方我都一樣，沒展現的地方，我就不知道了。
4、”你根本連周邊條件的含意與他仿真的目的...等，都還沒有理解呀！“，說實話，沒看懂您的意思，周邊條件是指……仿真目的我是知道的，簡單的說應該就是看罩體對天線性能的影響。
5、你那種報錯的圖我也不知道什么情況，是打開報錯還是求解過程報錯，我打開沒問題，把模型拷到另外一臺電腦也沒問題，就是仿真結果有警告，被當成PEC了。
謝謝你花時間在一個和你毫不相關的事情上面，真的感謝，你的批評建議也很中肯，感謝感謝！因為剛接觸這個，沒有指導，所以只能自己天馬行空的摸索，一直在實踐，就是實踐的方向需要像你一樣的大神來指導

我的是 CST 2015 sp3。
其實你要注意警示訊息、理解它、并逐一的解決它！
我看你模型的時候最讓我揪心的是，錐形罩體的中心軸線沒定位、遠場源相位中心偏差、遠場源元件有一半不在算例所說的天線罩（內）！、TLM的外部是全向性環境、仿真邊界條件應使用（對稱面的方式）.....這是我說罄竹難書的原因。
還有目標、物件名稱盡量避免使用中文??！

1、錐形罩體的中心軸線沒定位--沒懂什么意思
2、遠場源相位中心偏差--還是沒懂什么意思
3、遠場源元件有一半不在算例所說的天線罩（內）--這個只是做一個簡單的例子，粗糙的很，實際肯定不會這樣，但我想就算不在罩內，那Thin Panel的罩子也不會當成PEC吧？
4、TLM的外部是全向性環境--還是不懂，這是我設的邊界條件

5、仿真邊界條件應使用（對稱面的方式）--文獻中沒看出來在哪邊設置的對稱面，是為了仿真速度加快？這樣的話，不設也不會影響結果吧，當然實際中能用肯定用，至少減少一半的仿真時間

哎，估計我們說的不是一個東西，可能在你的理解中， 這些錯誤，細節肯定會注意，低級錯誤肯定不能有，但是我剛接觸這個，之前一直在仿真研究天線，天線罩的一些從來沒涉及到，從建模到仿真該設什么邊界，什么相位中心，TLM的外部環境，這些都沒接觸過，有的還是第一次聽說，所以你是在對牛彈琴，不耽誤你的時間了，你有沒有推薦的這方面的資料，包括軟件設置這些的，比較系統的資料。
其實這些大概的都能懂，只是涉及到軟件使用中出了問題，哪一步該怎么設，照著那個算例看來是做不成了，該注意的沒注意，或者說沒意識到錯誤的存在
謝謝了，我再倒騰倒騰
