求教各位高手，當存在多層傳輸線時，如何設置波導端口？

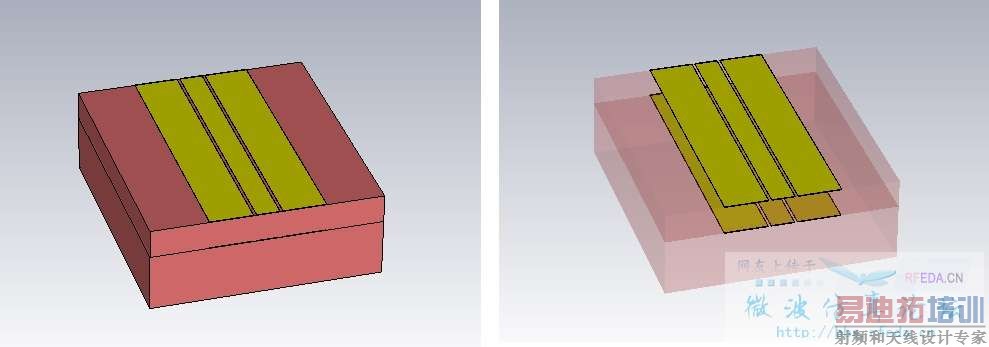

比如像圖里這樣，上下兩個共面波導，我想考察當下面那個共面波導工作時，會如何影響上面那一個，這時波導端口的大小和位置該如何設置？如果按照單個傳輸線的情況來設，那么兩個端口就有一部分重合了，這樣就沒法正常仿真。在這里求指教，多謝！
1、簡單點，直接采用discrete port，分別定義兩組傳輸線，仿真s參數；
2、復雜點，采用CST中的多芯端口，通過場模分布區分上、下傳輸占主的TEM模，這樣做理論上是嚴格的
建議使用第二種方法，會準確一些
樓主有結果了來分享一下吧
