球形螺旋線建模操作 -- 實線，任意截面，共型貼片

經常有用戶問如何畫球形螺旋線天線，這期給大家介紹一下。

先定義兩個參數，一個半徑，一個曲度：

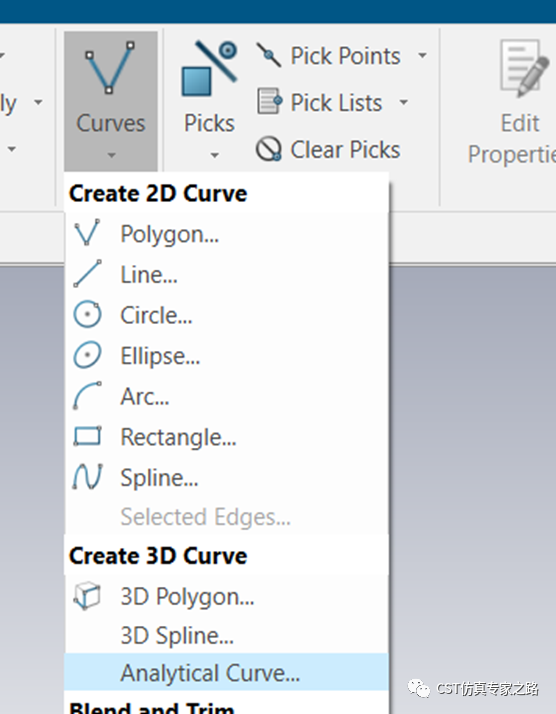

選擇Analytical Curve：

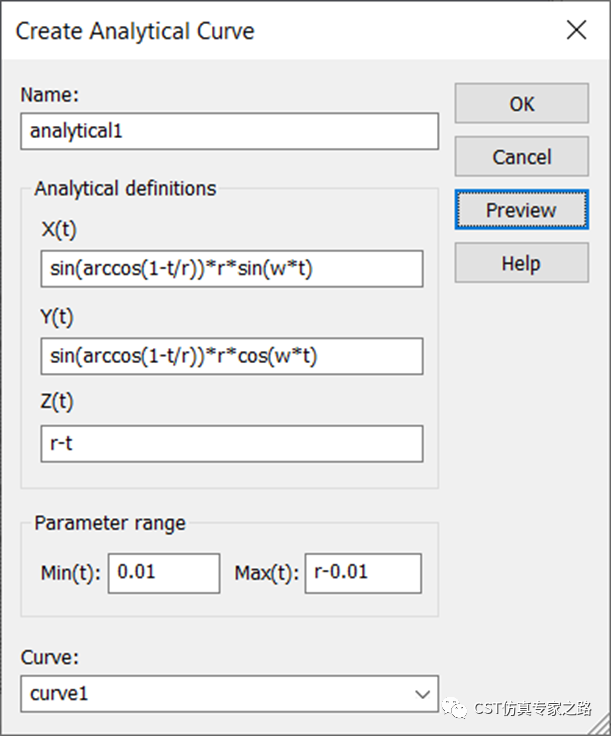

輸入計算式（自行推導三角函數哦）:

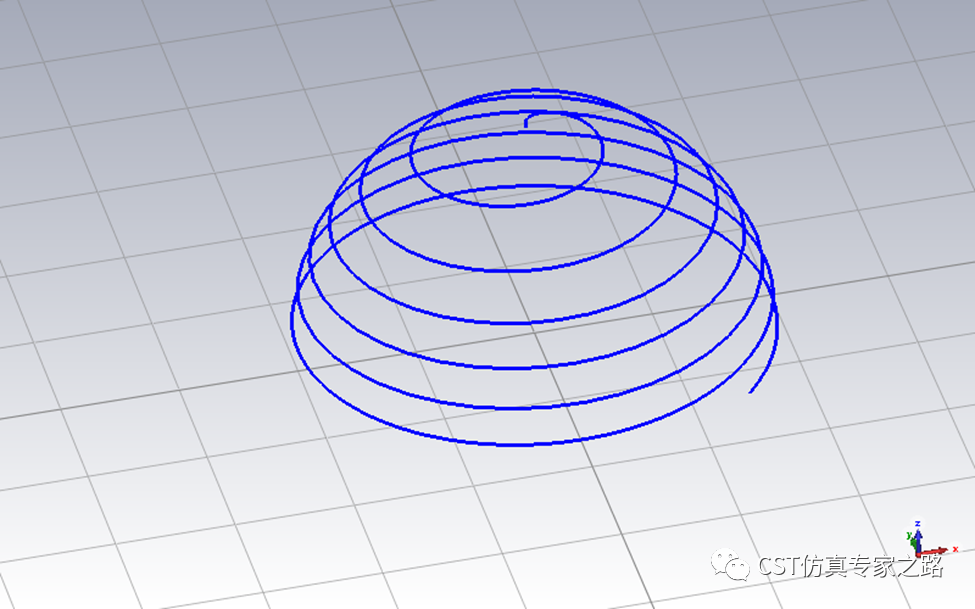

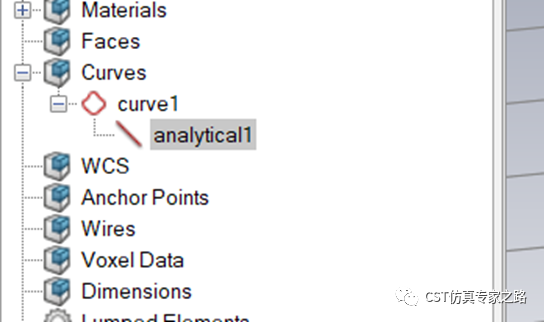

這樣就畫出來了：

下面看將curve變成金屬的幾個方法：

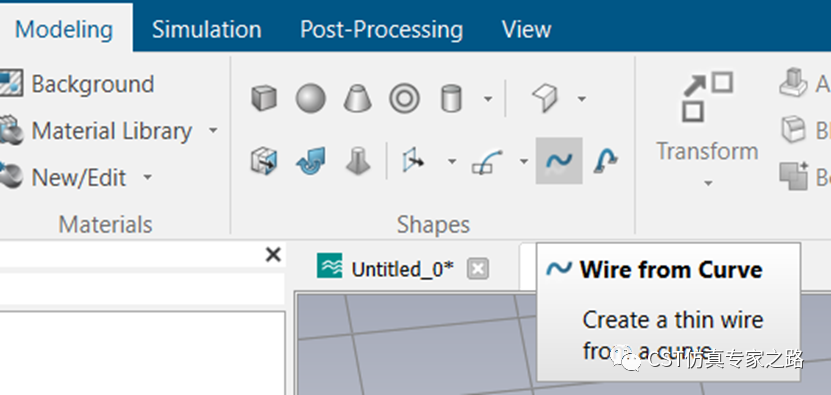

第一種：圓截面的線

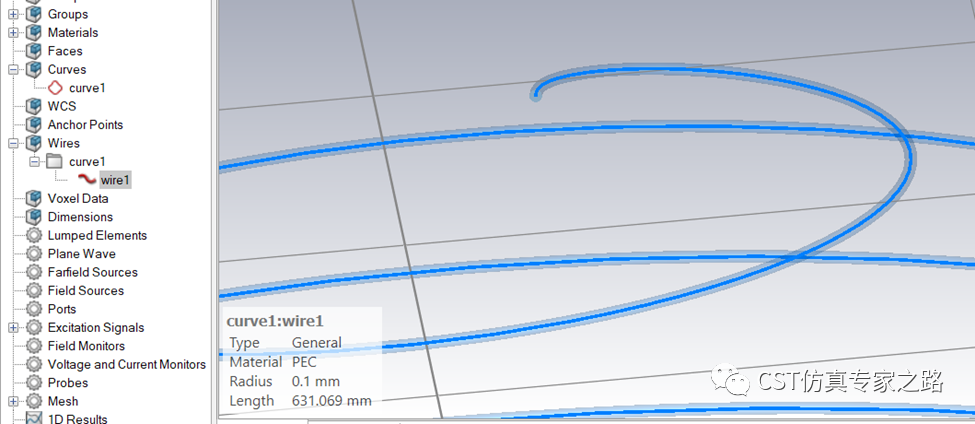

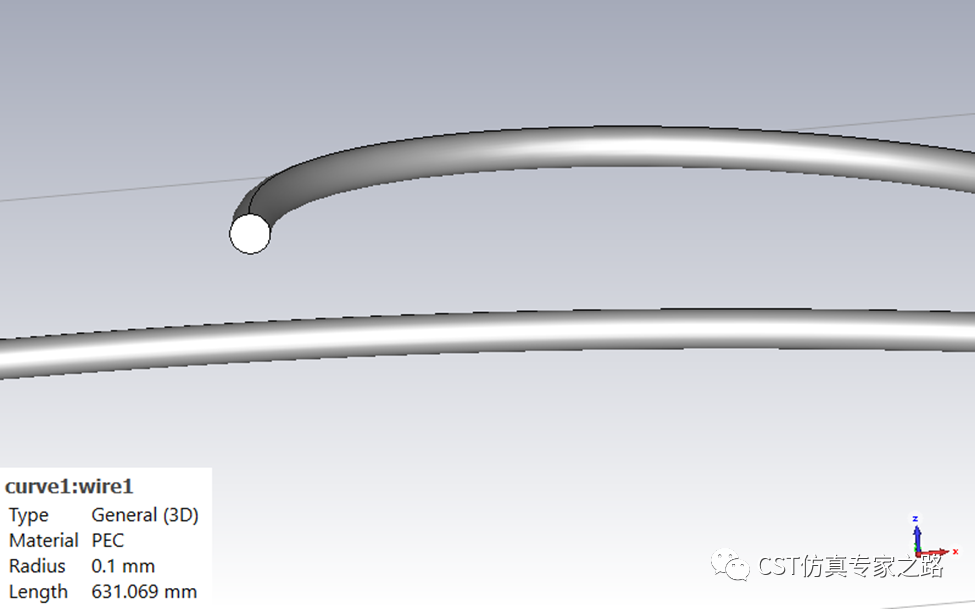

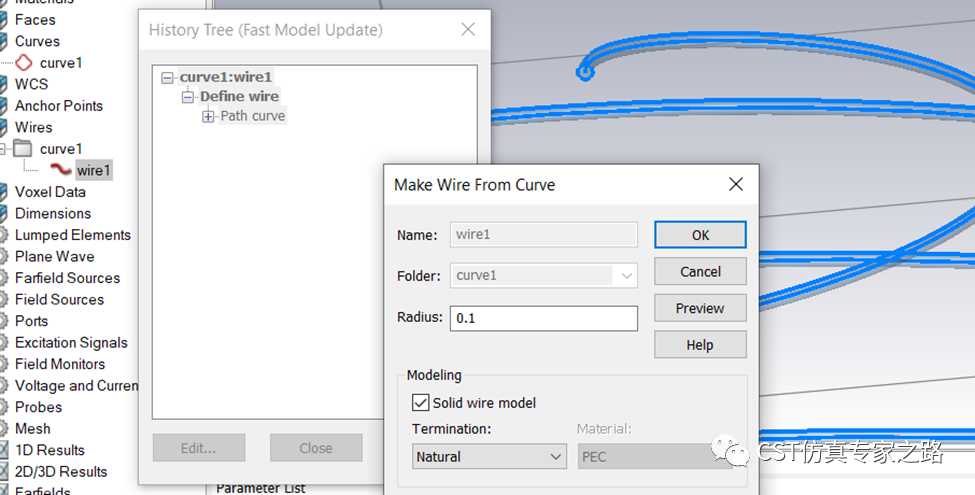

這樣就是一個wire模型，不算三維實體模型。也可以雙擊wire進入修改歷史，開啟實體：

第二種：任意截面

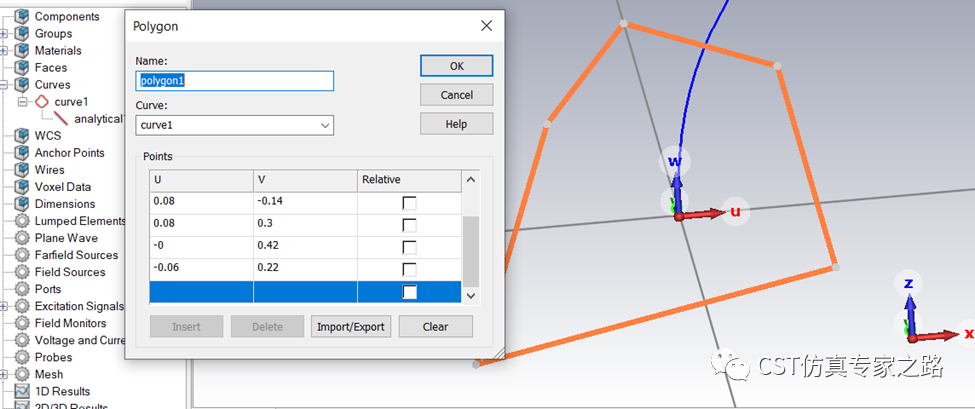

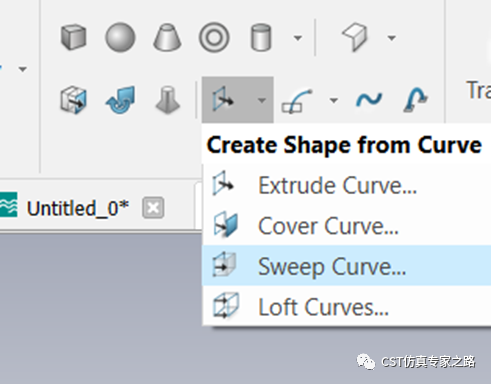

WCS坐標對齊一端，畫任意封閉curve作為截面，可不與路徑垂直；然后用sweep功能：

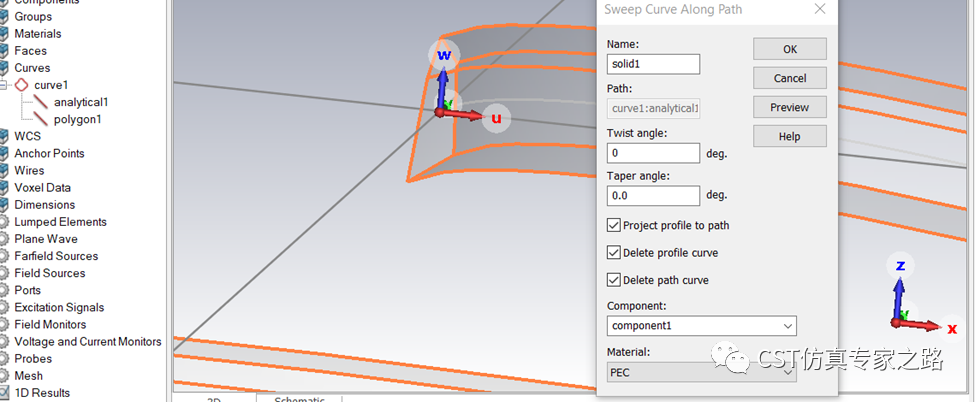

先選截面curve，回車，再選路徑curve，回車：

第三種：共型貼片

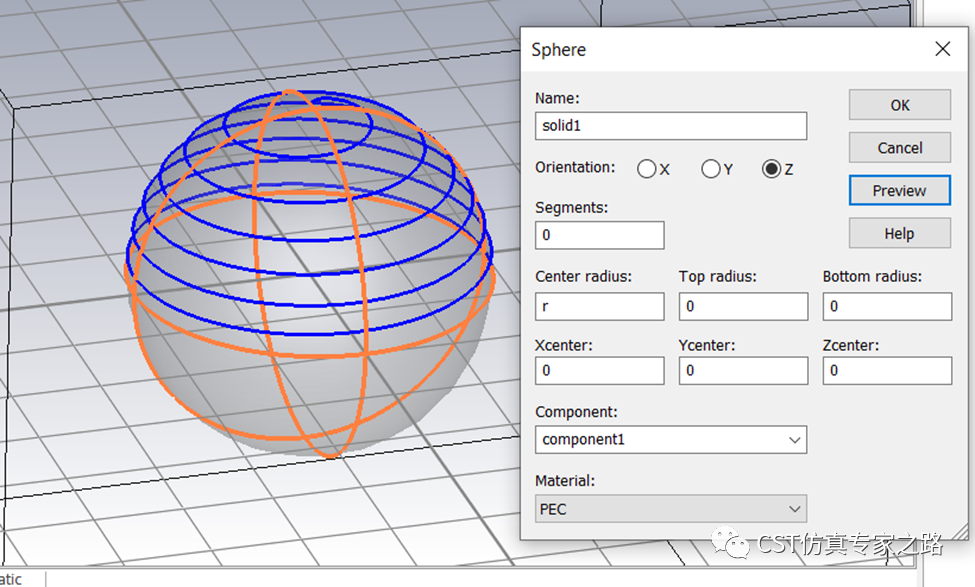

這種是更常用的；需要先定義一個輔助面，比如這個共型球：

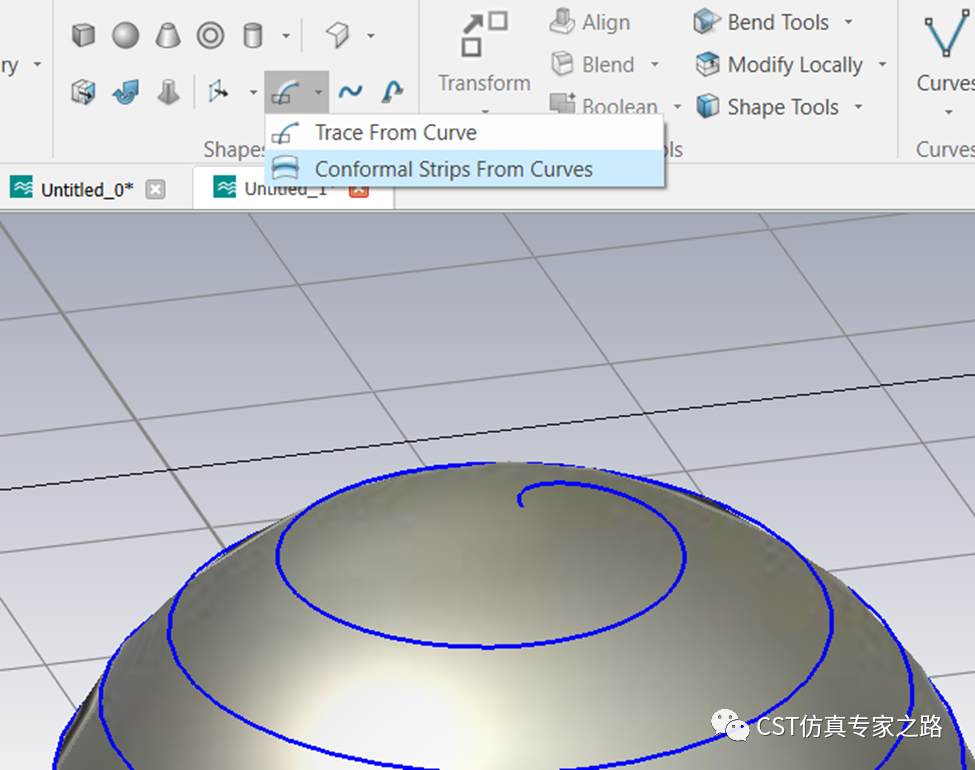

選擇共型貼片功能，選擇路徑曲線，回車確認：

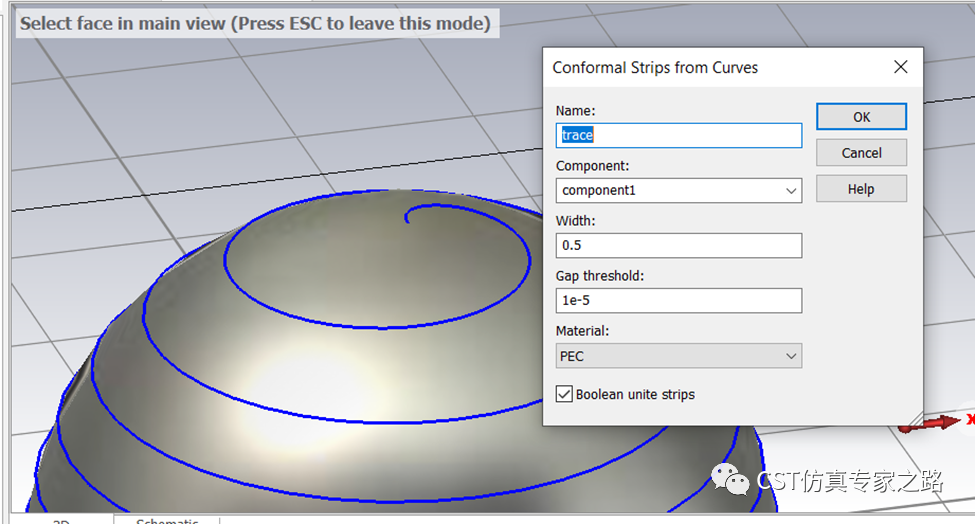

雙擊選擇球面，ok完成，清除選面：

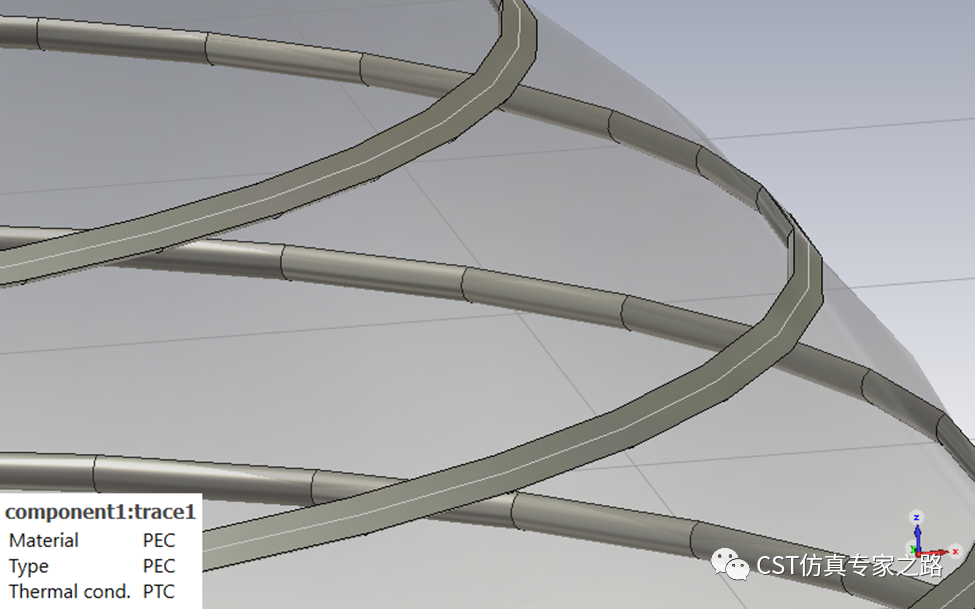

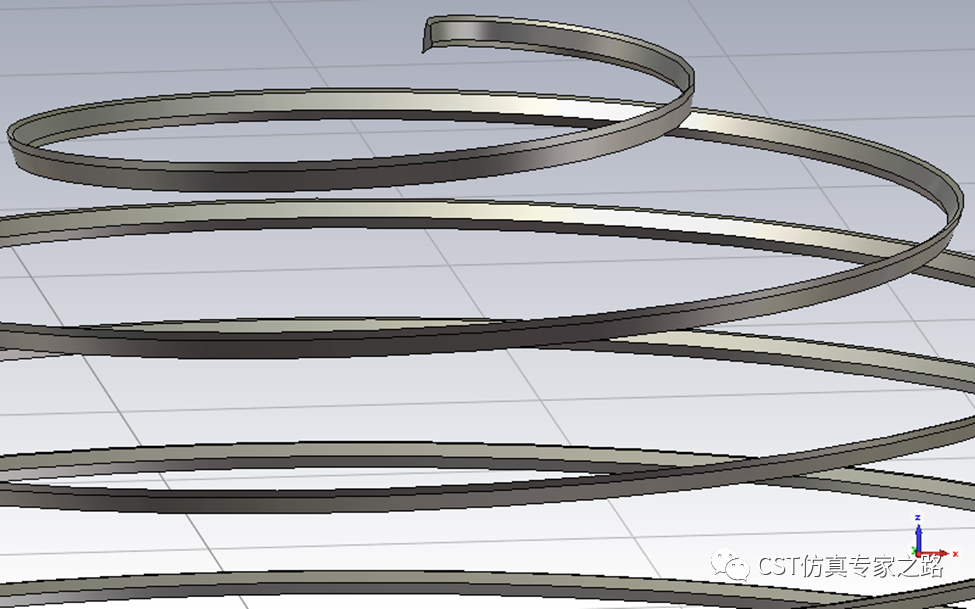

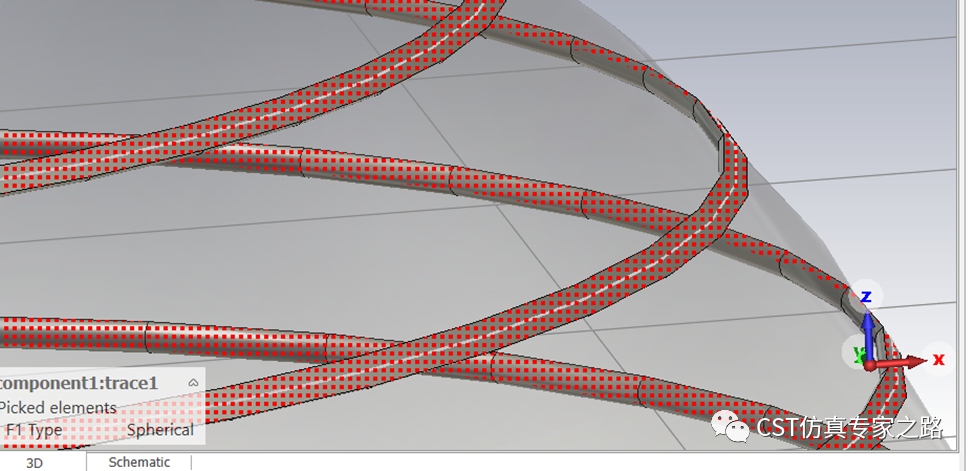

觀察新建的結構：

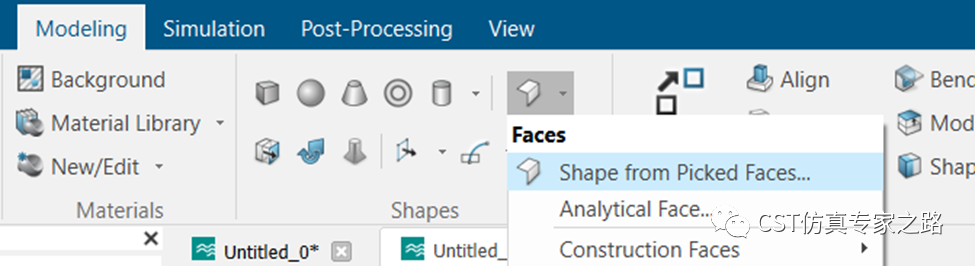

若想要無厚度的貼片，可選擇外表面：

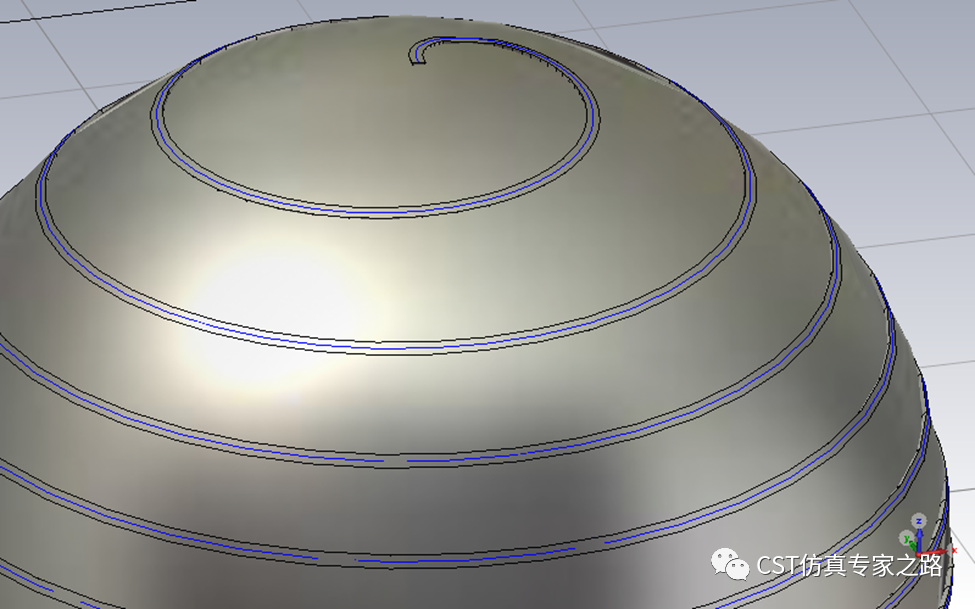

生成貼片：

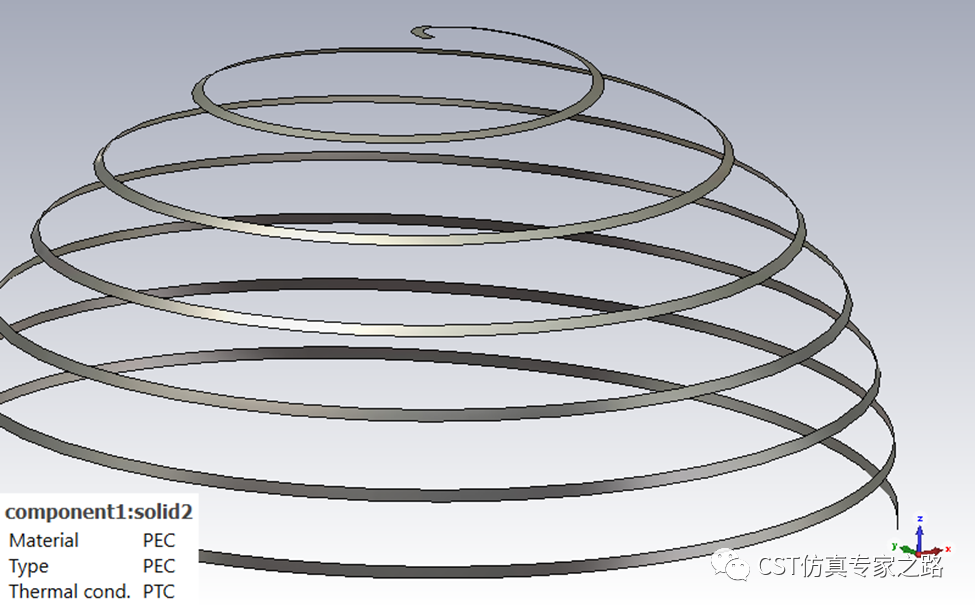

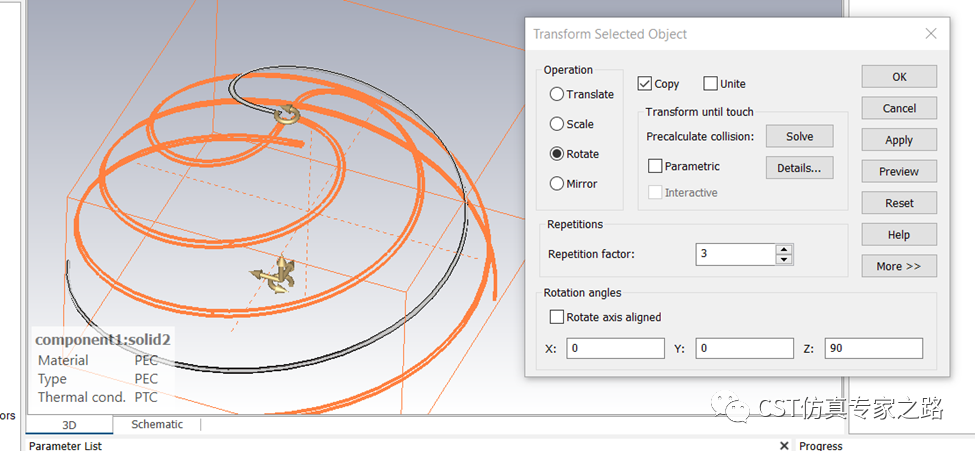

其他設計就大家開動腦筋吧，比如W=0.3小曲率，然后旋轉復制：

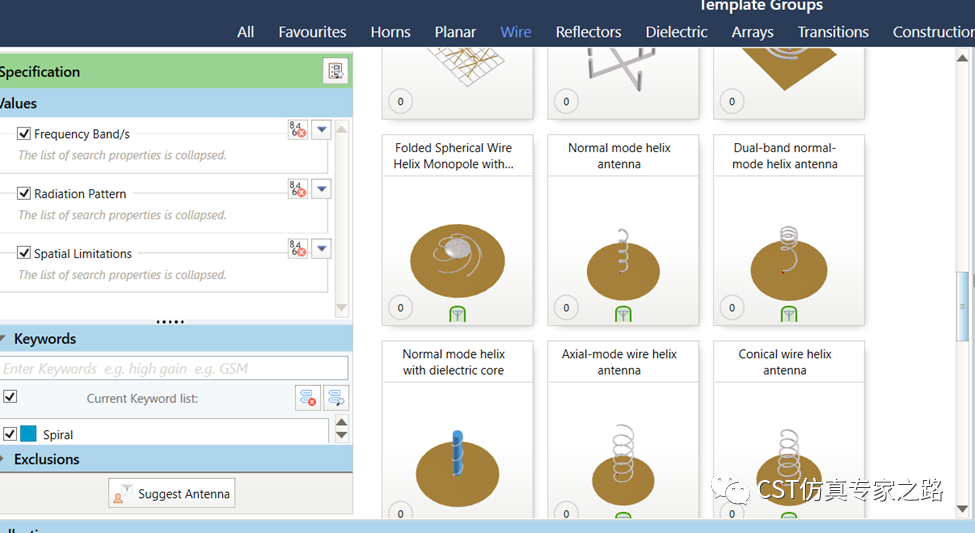

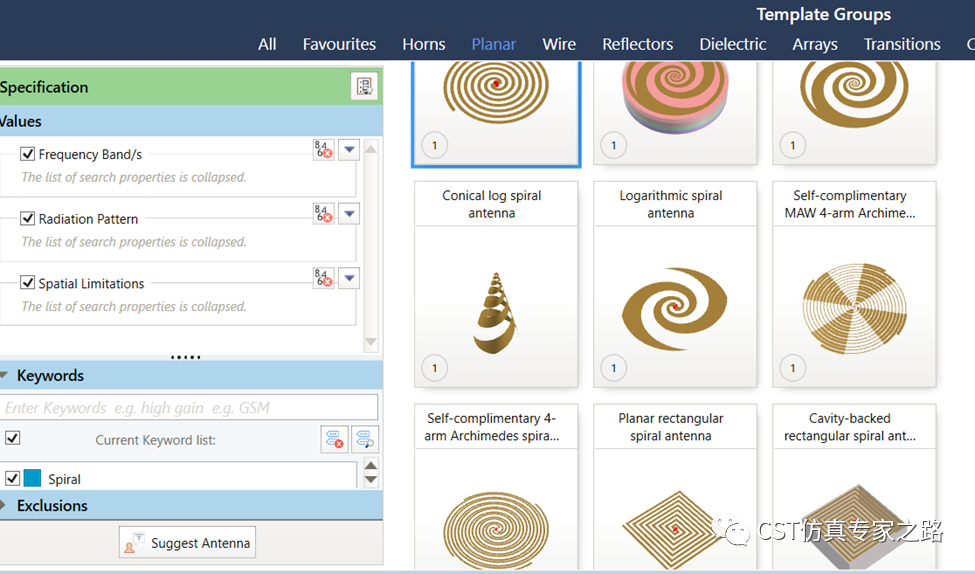

 另外就是不想畫的朋友可以去Antenna Magus庫里找找類似天線：
