2013CST電纜工作室中的電纜輻照計算求解器的設置

RT，按照附件中的算例在2013 CST電纜工作室中仿真線纜的輻照時，現在就是求解器跟算例中不一樣，不知道該怎么辦，也不知道跟版本不同有沒有關系。希望有知道的指點一下。

附件: 叢書15-算例18：悍馬車線纜EMP輻照敏感度（RS）仿真.pdf (915 K)

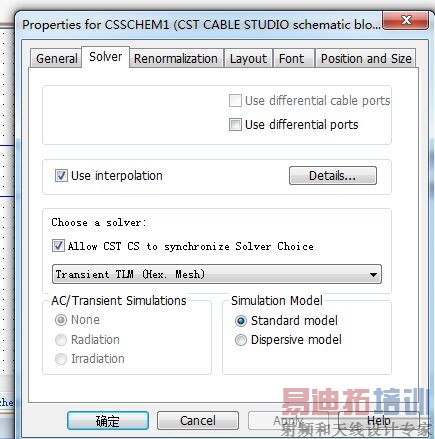

第一張圖片是我仿真的時候出現的界面，irradiation是灰的，第2張圖片是算例中給出的截圖

With this dialog box you can switch between three different coupling types for CS co-simulation. The dialog box will be active as soon as you have activated CST CS co-simulation inside the Transient tab.
The following settings are available:
Bi-directional: a bi-directional co-simulation interacting between the circuit simulator of DS and the field simulator of MWS is started.
Uni-directional Radiation: a co-simulation between DS and MWS is started. The fields caused by the cables will influence the 3D field simulation in MWS. Additional field effects in 3D will not change the behavior of the cable simulation.
Uni-directional Irradiation: a co-simulation between DS and MWS is started. The results of the 3D field simulation in MWS will be considered in the circuit simulation as additional voltage sources in unshielded cables. The fields caused by the cables will have no effect on the 3D field simulation.

非常的謝謝，后來我自己發現了這個設置問題，還是感謝你了。

謝謝你了，昨晚發完帖子沒多久自己發現了這個設置問題。

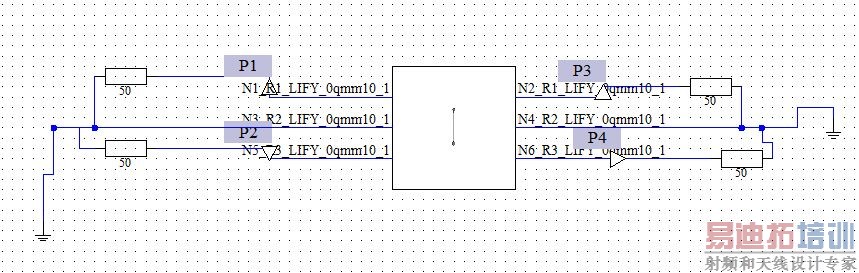

不知道你是不是知道關于最后求解線纜終端電壓比較小，就是數量級在-11（估計就是沒求出來），這樣的問題知道么？

不知道你是不是知道關于最后求解線纜終端電壓比較小，就是數量級在-11（估計就是沒求出來），這樣的問題知道么？不知道是不是平面波激勵源設置還是那個2Dmodeling里的設置有問題

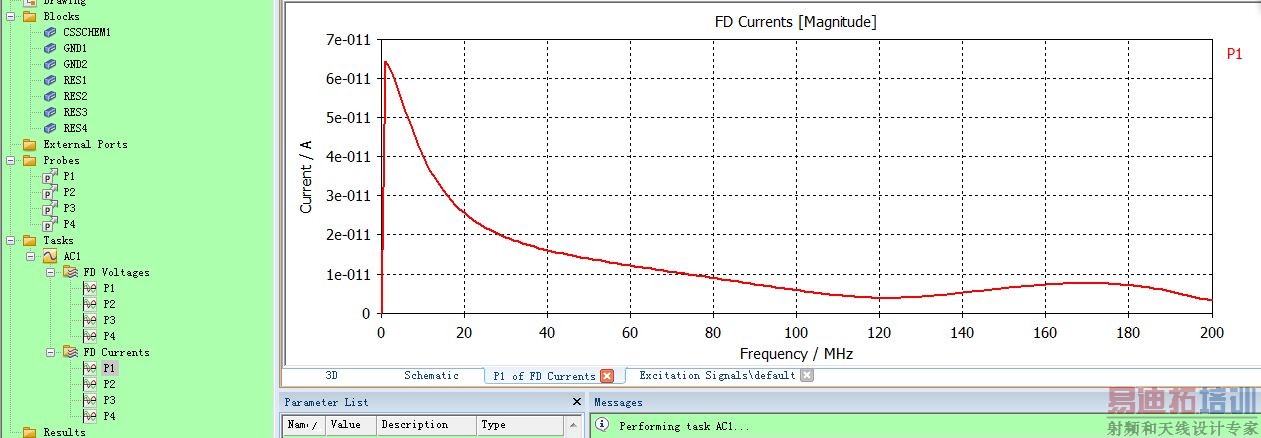

線纜的終端感應電壓大小與入射平面波角度、極化方式，線纜長度有關，
如入射為高斯脈沖，終端電壓頻譜分布就是這樣的。

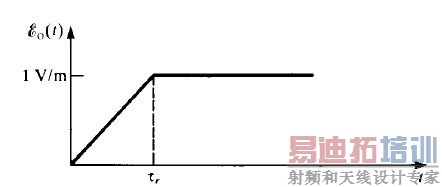

假如我想要獲得如圖這樣一個激勵源設置，該怎么設置啊，激勵源庫里沒有，是不是得自己把數據導進去？就是在那個User defined
