我的模型CST如何添加端口

各位大俠好，我最近在仿真文獻里的鍵合引線，參數如文獻里面的要求設置。但是S參數總是不理想，我認為應該是端口的問題。
如附件所示，在名為基本模型（微帶線）的文件里，給微帶線添加端口我是知道的，有尺寸上的要求，因此我的端口沒有刪除，請幫我看一下端口是否合理；
在名為基本模型（焊盤）的文件里，我是把微帶線尺寸變小，稱為焊盤了，打算在焊盤上建立端口，但是由于焊盤并不位于模型的邊緣，因此無法添加波端口，請問這種情況下我應該如何添加端口激勵？有同學說這種情況下若是在HFSS里面可以添加集總端口，可以嗎？那CST里怎么辦？
謝謝！
鍵合引線建模.zip

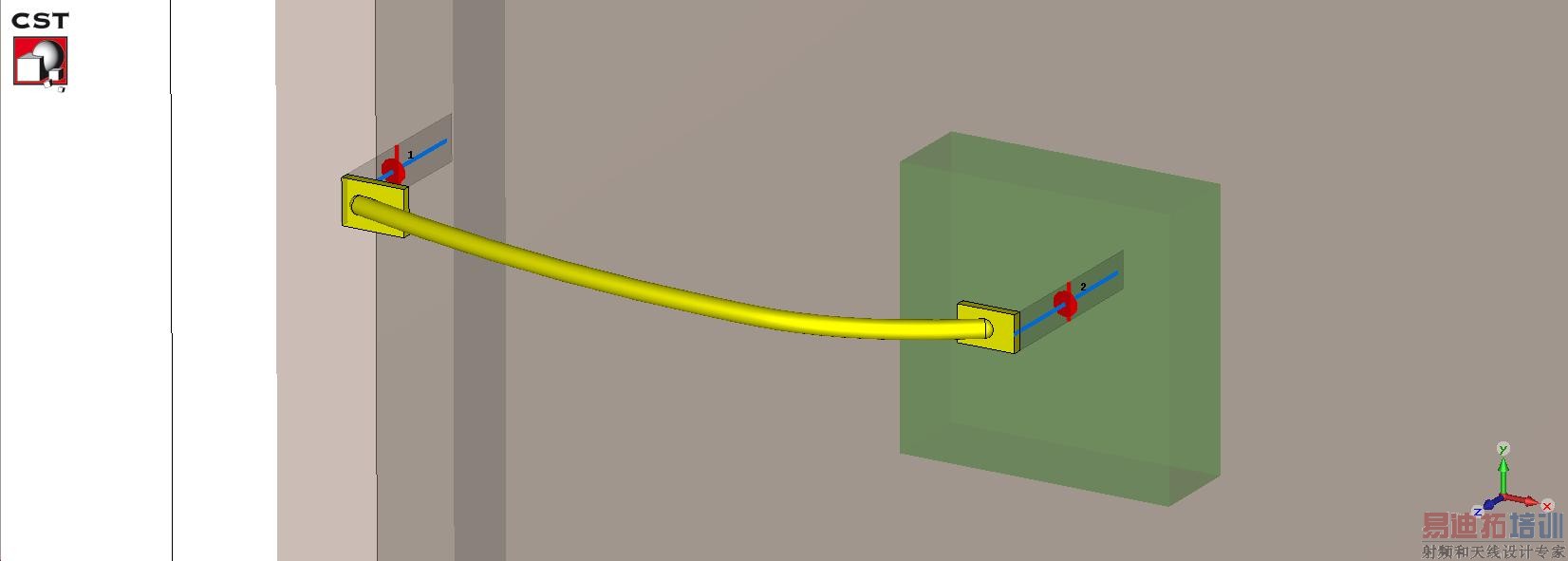

樓主的模型：

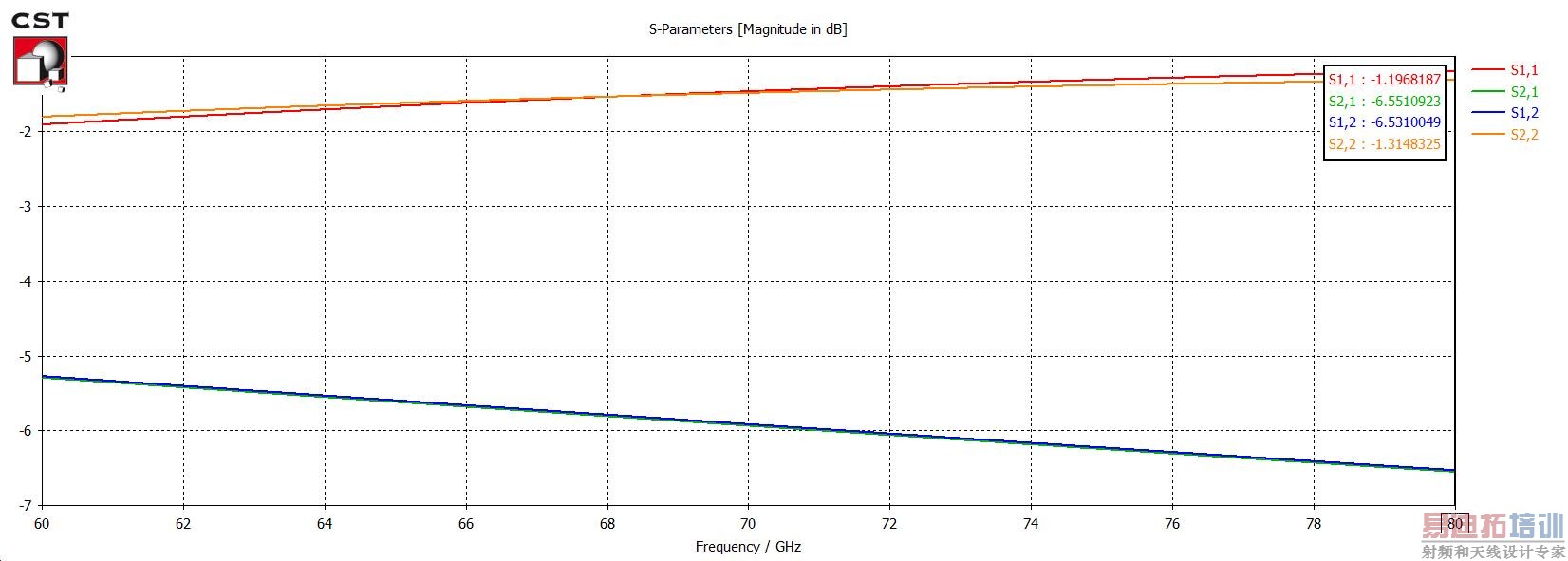

直接仿真得到的S參數：

和端口無關，模型結構決定了S參數就是這樣的。其中端口1的line impedance是36.12歐姆，端口2是85.43歐姆，這是設計的參數值嗎？

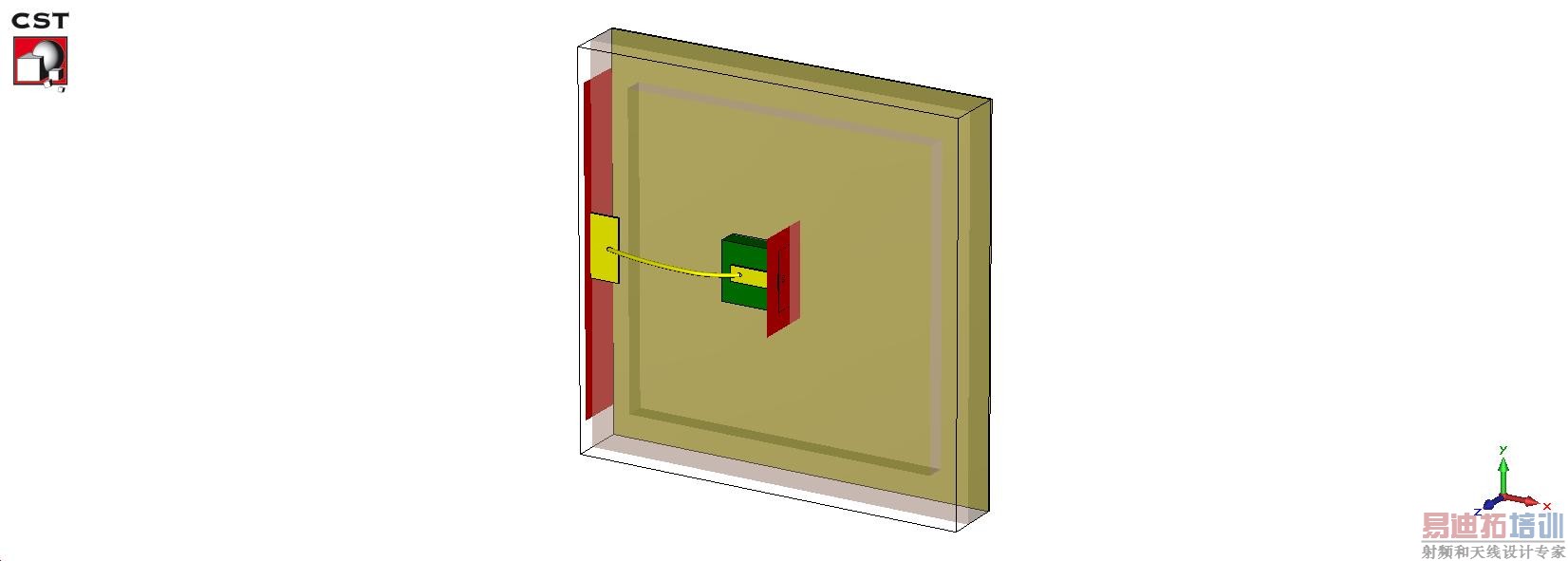

重新修改端口1和端口2的尺寸，把x軸正方向的結構刪除一部分：

仿真得到的S參數：

和原來差不多，不過兩個端口之間參數的差別不明顯了。
對于焊盤模型，如果不加波導端口，那只能用離散端口：

仿真得到的S參數：

謝謝hefnag。我還想問，
1、如附圖所示，我還是沒明白，兩條微帶線處于建模邊緣，要加波端口，但是由于兩條微帶線間距較近，且微帶線的波端口尺寸有尺寸要求，該怎么辦？
2、請問您的那個離散端口是怎么加的，為何我加的時候就提示touch the electric boundray at ymin？譯過來的意思是在ymin處接觸到了電邊界，可是只能這么加呀！我目前沒看到相關資料。再者，網上說離散端口得到的S參數并不準確，那么還是我這個例子，焊盤情況下還是只能加離散端口，沒有別的辦法嗎？
非常感謝！

自己頂，別沉了

1、可以用波導端口中的多芯端口
2、截個圖看看吧，看著hefang的圖，應該不會碰到Ymin啊

多芯端口設置出來是把兩個端口視為一個了吧？可是我需要識別這兩個端口，計算不同的參數。
離散端口說是計算出來的S參數不準確，因此我沒打算再用。
還有一個問題，Z11是否可視為整個系統的輸入阻抗？
非常感謝！

1.4樓已經說了用multipin waveguide port，先確定自己理解什么是multipin waveguide port之后再說什么兩個一個的。
5樓的回復說明你沒看過幫助文件《Multipin Port Overview》。里面即提到了Single-Ended S-Parameter Macro，又提到了Handling Multipin Waveguides by Using Standard Ports，你所提的問題根本就不是個問題。
------------------------------------------------
2. 設置兩個edge，添加就是了。出現樓主的提示，在沒看過樓主操作的前提下，最有可能的原因就是樓主不注意邊界條件的位置。CST MWS幫助文件《Background Properties》，自己嘗試一下surrounding space。
“網上說離散端口得到的S參數并不準確”，扯淡！樓主你自己難道連這點兒獨立思考的能力都沒有？

英文看見了認識，自己不會拼。讓樓主誤會了。
離散端口不準確這種說法確實值得商榷，只能說在某些“模式感”很強的情形下，才不準確，一般來說還是可以的，比如仿真微帶線之類的
樓主這種情況可以用。

很少有這樣的批評讓人心服口服，感謝hefang大神。
我一直還在嘗試，現有疑問：此處的兩微帶線并非是需要加差分信號，因此為何必須用multipin port？我使用了下離散端口，發現出來的曲線也比較理想。

恩，離散端口出來的結果也挺好的。只是不知為何可以用multipin，因為我不是想加差分信號。
謝謝！
