CST的激勵信號縱軸表示的意義

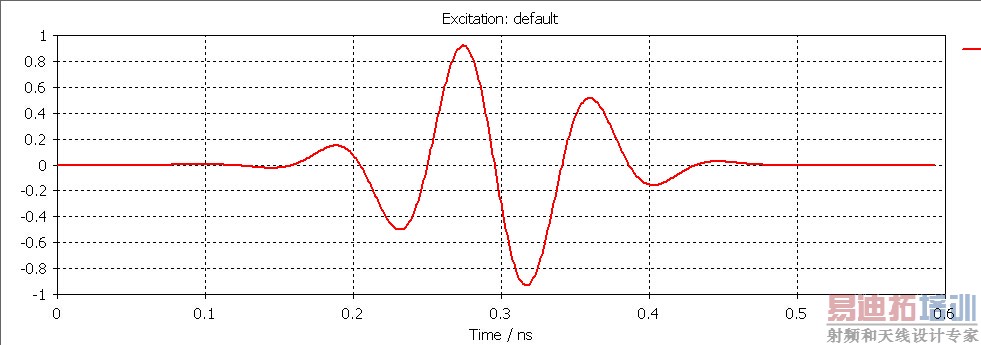

如圖，默認的激勵信號y軸沒有單位，我一直對于這個問題感到很迷惑。

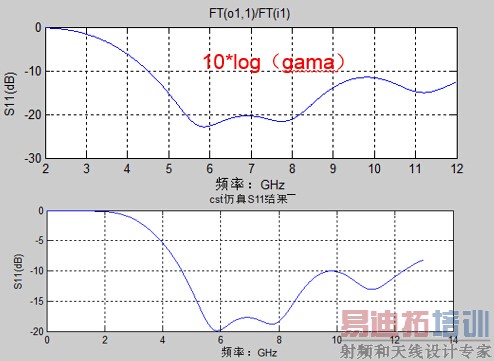

我做了一個小驗證，把一個簡單天線的i1和o1,1分別在后處理里面做了FT之后再相除，然后把得到的結果與仿真的S11進行比較，下面是對比結果：

可以看出當取10log的時候兩條曲線能基本吻合，但是數值上仍有一些差異，說明信號縱軸表示功率的可能性比較大
然后才看到help說明

這里不明白的是，y軸單位是sqrt(W)，這個根號的物理意義是什么呢？
而且按照這個sqrt(W),那么上面就似乎應該取20log，就又出現了矛盾， 所以我很困惑的是這里面我到底哪里理解錯了，請各位高手指點迷津，謝謝！

自頂一個，別沉啊

這是一個日了dog的問題，我之前也研究過，因為我的工作是用我們自己寫的仿真程序來和cst做對比從而驗證我們自己的仿真是否正確，我曾經用過cst中的場強直接計算s11參數，發現cst自己做了一個很奇怪的歸一化，簡單的說，如果樓主想要從i0 和i1.1中計算出s11，需要給o1.1乘以一個系數，這個系數好像是1。14。而且這個系數和你的網格結構有關系。
我對這個問題自己的理解是，這個歸一話系數應該是在cst內部的數學模型里面為了方便計算而引入的，可能在Finite Integration Technique中需要引入吧，具體內在的含義我也不清楚

好厲害，謝謝指點！

同問。
我想在端口上加一個自定義的電流激勵，但是不知道CST是不是拿它當電壓或者平面電磁波或者其他東西。

在定義discret port的時候可以選擇port type,cst 里提供了三種，s-parameter, voltage 和current，你要想定義電流激勵，選擇current就可以了
不知道為啥不能直接回復你，老提示不能回復鏈接。baqian407

discrete port里貌似current和voltage都是恒定值。我現在的激勵源是已知的不規則電流激勵，似乎只能用waveguide port自定義波形。
我剛學，有不對的地方，請包涵下

S11是10*log(Pout/Pin), P 正比于V^2 所以S11=20*log(Vout/Vin)
而且時域上算的時間越長，得出的S11越精確

回復六樓，你用discret port也可以自定義激勵的，只用在右鍵單擊Excitation Signal ，選擇添加新激勵，然后右鍵點擊新加的信號，選擇 屬性，然后載入你的激勵信號就行了，如圖。

解決了，thankyou
