2013版MWS中對PCB板的差分對端口設置？仿真差分對信號串?dāng)_

差分對端口設置
zongxianMWS2.zip
如壓縮包所示，仿真差分對信號線的串?dāng)_，端口設置出現問題，求大神解惑！！

請輸入描述
zongxianMWS.zip
這是一塊四層板，想仿整板中時鐘信號線的輻射（EMI），不知這樣設置端口可以嗎？請大神解惑！！非常感謝！

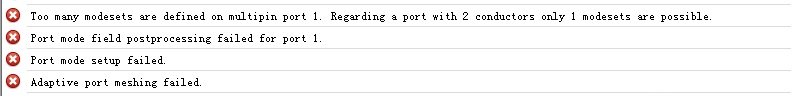

只看提示信息的話，你的端口處沒有“地”結構。如果PCB里有“地”層，multipin waveguide port必須接觸到這一層。如果沒有，只能用離散端口。

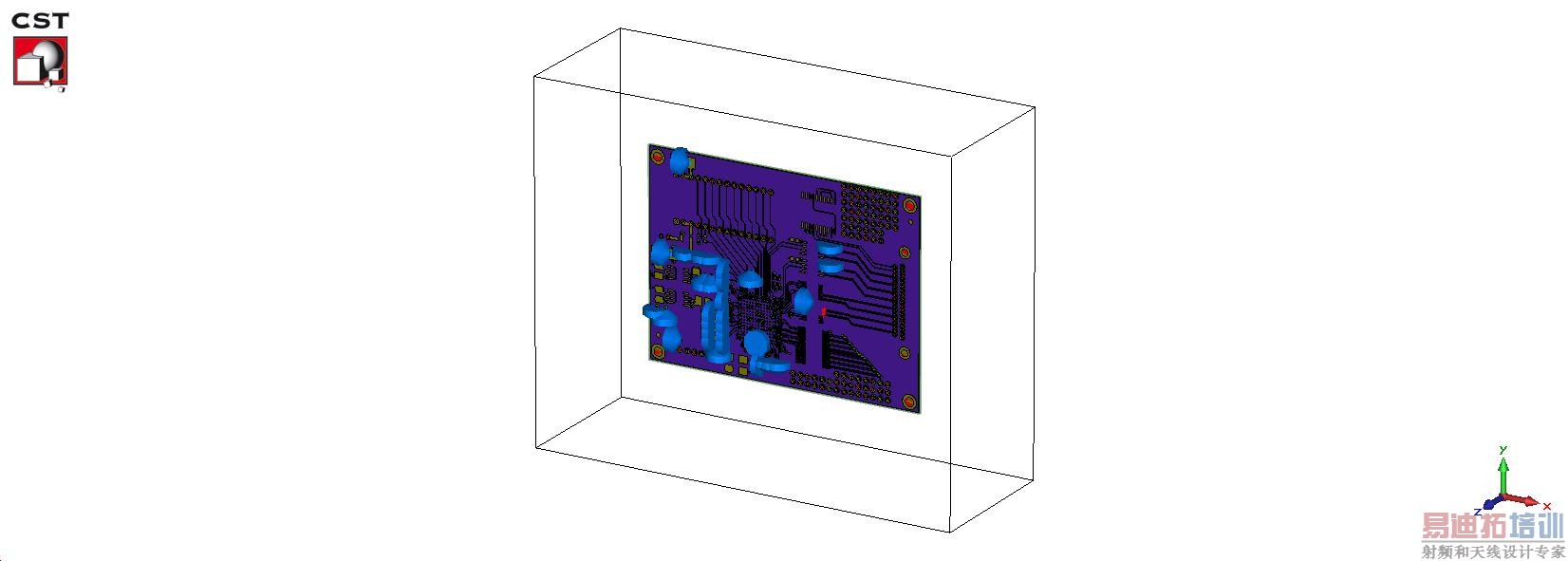

樓主的模型是一個PCB板：

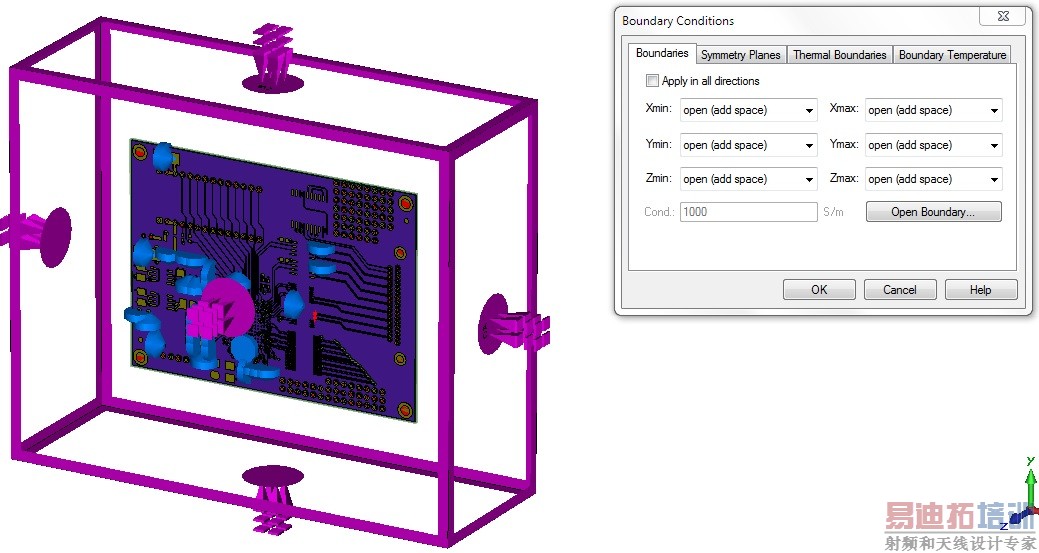

仿真頻率0-6 GHz，normal背景材料，邊界條件不出意料的用了open (add space)：

看到邊界的設置就可以肯定樓主基本上不懂電磁仿真軟件。

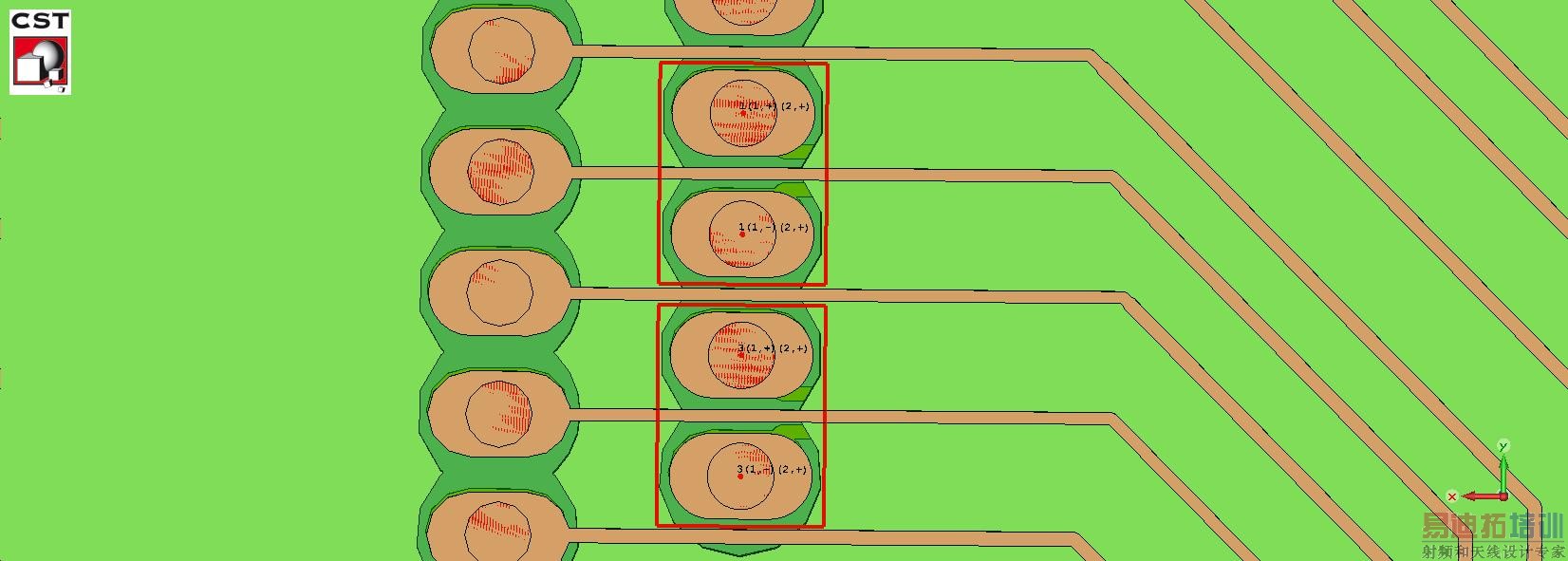

奇葩的端口1和3設置，根本就不操心端口接觸到了其它的信號線：

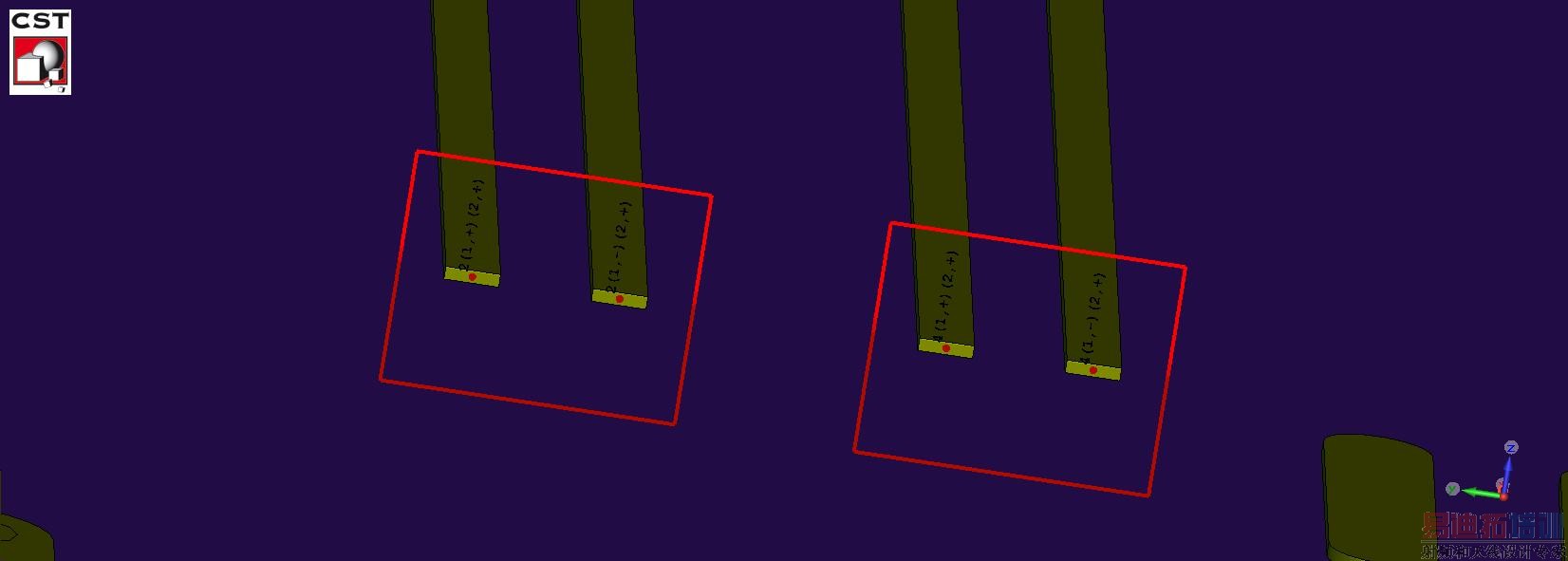

端口2和4只有差分對，沒有“地”：

非常感謝hefang大神耐心的講解！小弟確實對電磁兼容仿真這一塊有很多不懂，以前沒接觸過，現在正在學，還希望能在以后的仿真路上您能多多指點！！不甚感激啊！
這塊板子的邊界應該怎么設置啦？我參看一些例子似乎對這類問題是這樣設置的！
還有我用這塊板仿時鐘信號線的輻射，端口設置正確嗎？激勵用的離散端口S參數，負載加的50歐電阻。附件也在上邊的第二個壓縮包。還請hefang指教，謝謝啊！
另外，請hefang大神給點建議，如何能快速入門基于CST的板級電磁兼容仿真？需要補充哪些方面的知識？我需要看些什么書籍啦？謝謝！
