PCB導入后再打開的錯誤問題

求助：
我利用Altium desigher將電路信息生成odb并壓縮成zip后導入CST并保存，再次打開時總是出現一個history error的錯誤，自己嘗試解決，但是沒有成功，希望能夠得到大家一些經驗上的幫助和啟發，非常感謝！
今天自己簡要的分析了一下，整個導入過程就主要包括了幾個步驟：
1.AD生成odb++文件，并打包生成zip文件，文件名odb
2.利用CST微波工作室導入odb的zip文件，查看相應的log文件，最后顯示導入成功，但是其中有很多warning，主要是一些器件無法識別。log文件已上傳
3.導入界面處簡要的修改了一下layer的厚度并進行導入，導入成功，包括電路板模型以及集總參數，其截圖已上傳。

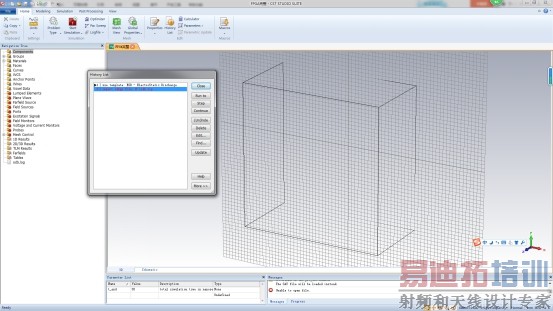

4.保存導入的模型，關閉后再打開出現history error的問題，查看history list發現import EDA這一步出現問題，其截圖已上傳。
到第三部之前都是正常的，因此我感覺應該不是odb++文件本身的問題（雖然說有很多warning），要不然第一次就不會導入成功；我感覺問題主要就是在重新打開cst文件時讀取odb.zip文件出錯，請問大家有沒有遇到過這種情況的啊？能不能給我一些解決的建議和意見，萬分感謝！

附件: odb的log文件.pdf (56 K)

有木有人幫幫忙啊 謝謝啊 給些建議和意見也可以啊

我也出現這種問題，如何解決哦？
