CST MWS頻域求解如何手動減少網格數
各位大神，我最近在算太赫茲波段的超材料結構。這是一個SRRs
請輸入描述
gold SRR.zip
你網格這么粗，算出來也不準啊60w網格都算不動 你什么電腦？ 網格真的不能低于8cells per wavelength 建議你換個配置高點的電腦算

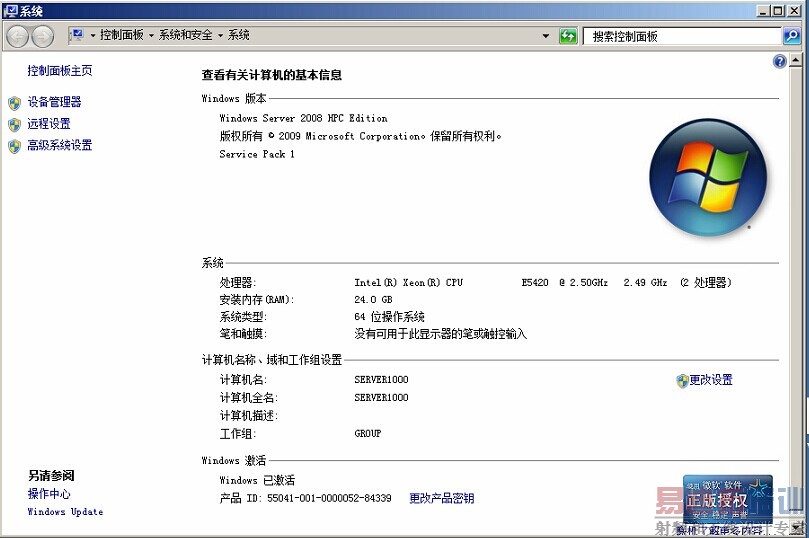

實驗室舊的服務器。
計算的快慢好像和結構也有關系。有的結構幾百萬都能算，但是這個結構幾萬都算不下去。
有沒有看見CST警示訊息內有一條，材料厚度比 1：5000 系統會做何處理？看一下唄..
還有當襯底材料為有損材料（電損、介質損都有），此時厚度就有斟酌的必要。
配置沒問題
應該是你的model問題，三樓說的襯底厚度問題你試過沒 改薄點試試

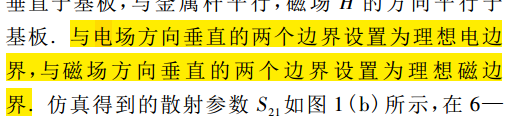

連通的開口和閉口諧振環構成的磁超材料設計_陳春暉
你去知網看看這篇文章 也是諧振環做磁超材料的
下了你的cst文件打開看了下 你仿真頻段是0.2-6THz 要不要試試設置窄一點 這個頻段太寬了
你是不是要加兩個waveport的激勵，是要仿真s參數？我打開的時候都沒激勵
謝謝推薦！！
電場方向的理想電邊界是指Et=0吧？這是要用時域求解器，設兩個waveguide port吧？那是需要自己重新設一個平面波的激勵源嗎？
6 THz帶寬的頻域求解，CST的人已哭瞎……
