共面波導CPW饋電的阻抗問題

新人學習CST仿真天線，遇到CPW方式波導端口饋電時的阻抗問題。一般是要求50Ω匹配，而有些文獻算出來的有部分是大于50Ω。附件有一些案例截圖，望大家討論討論，提前謝過。
CPW阻抗問題.pdf

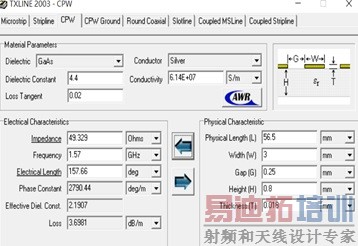

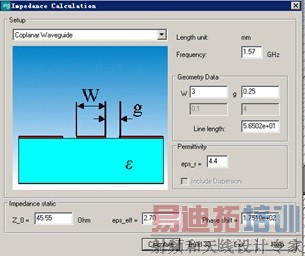

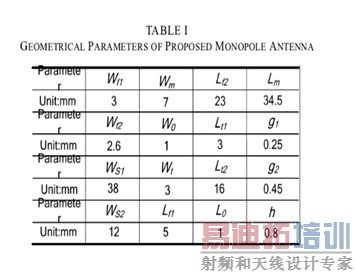

最近在仿真CPW饋電寬帶天線阻抗問題一直沒搞明白，一般文獻都說是50歐姆共面波導饋線饋電，這是其中的一篇文獻用TXline算出來是吻合的，CST自帶阻抗計算器大體吻合，介質用的是FR-4介電常數4.4。

但是在計算其他文獻時，發現有好多不是50Ω，大多數都是大于50Ω。另外一篇文獻模型如下：

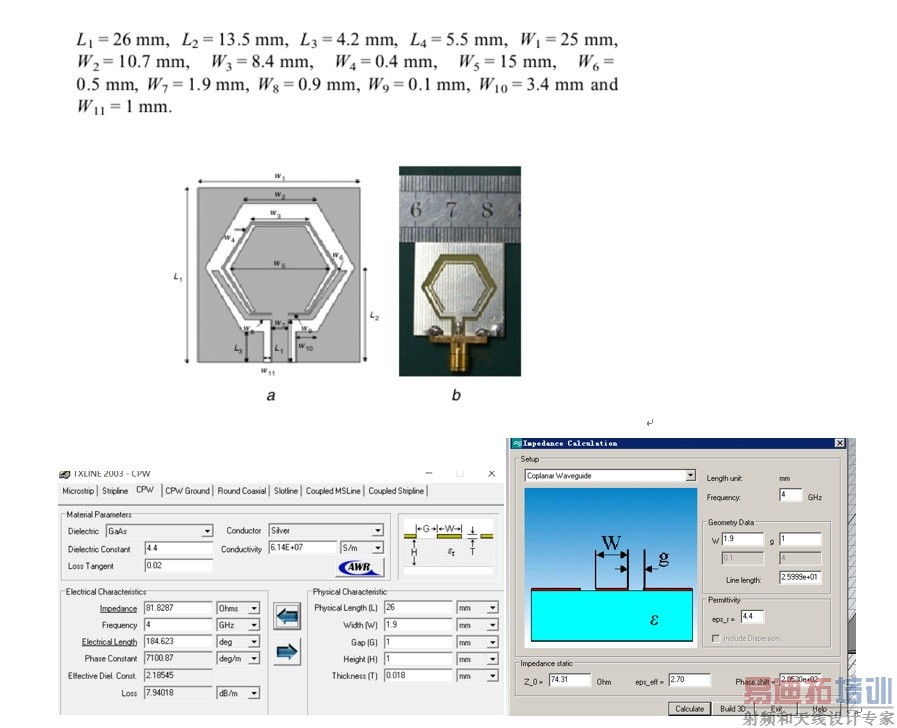

（文獻給出的參數：The antenna is designed on 1 mm-thick FR-4 substrate with a relative permittivity of 4.4 and a loss tangent of 0.02, and the size is only 26 × 25 mm2. The CPW-fed transmission line is a rectangle of size 5.5 × 1.9 mm2 and has an interval length of 1 mm between the rectangle and the coplanar ground plane, matching the antenna to 50 Ω.）文獻給的是50Ω，而用TXline算出來的是81Ω，另外用CST自帶的阻抗計算器算的阻抗也遠遠大于50Ω。
現在被這些文獻搞暈了，究竟是什么回事？一直想不通，希望大家給予解答，提前表示感謝。

一種可能是81歐姆線也參與到了匹配中。

但是也有文獻算出來的六十幾或者七十幾歐姆的，太亂了這

看來你還沒弄懂我的意思。就是串聯這根81歐姆的匹配線后，端口阻抗為50歐姆。當然根據不同的情況，其他數值的阻抗線也是有可能的。

你的意思就使用這根81歐姆的饋線使得端口的阻抗為50歐姆，我之前在CST仿真時它的端口阻抗也不是在50歐姆左右啊，仿出來的阻抗都是跟TXline算出來的類似。雖然我還沒懂，還是謝謝你。我在琢磨琢磨

CST算的是饋線部分的特性阻抗，但是要測試或者應用一般都要連接50Ω的負載。
