CST2018如何仿真脊波導的特征阻抗

---

我用CST2018，仿真脊波導，不論怎么改變脊的大小，仿真出來的阻抗都是380多歐姆，但是HFSS仿真出來就是對的，可以減小到幾十歐姆。我查了下，看以前的版本，

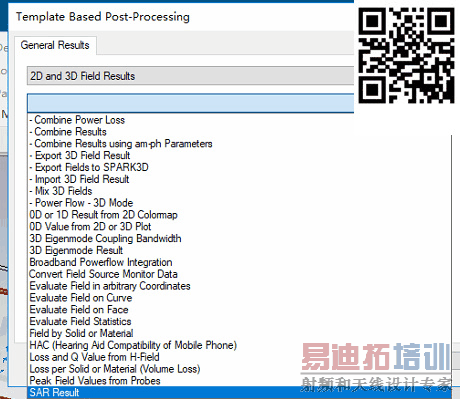

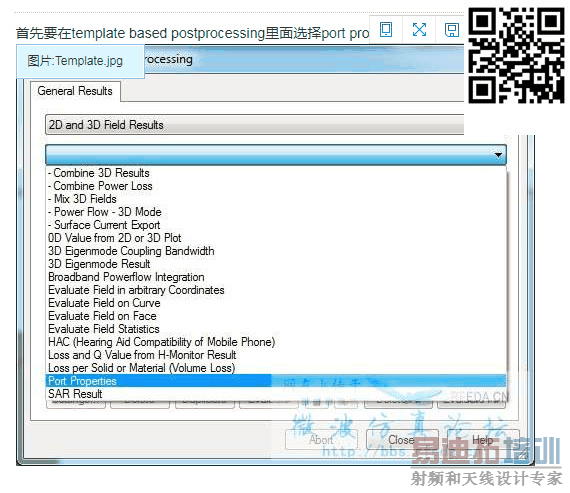

可以在上面處理。但是新的版本找不到port properpity,如下圖

問下如何在CST計算波導端口特征阻抗，hfss里選port z0就可以，但是CST找不到

https://www.researchgate.net/profile/Feng_Han_Lin/publication/261446492_Study_of_cross_polarization_of_tapered_slot_antenna_for_EMC_measurements/links/56a67d9208ae68404556c7a2.pdf

謝謝樓上，沒看懂你發的論文的意思，波導是單導體，你的論文的懸置線和微帶一樣，是準tem波，在CST里有線阻抗可以計算

脊波導的話你要的也是Q-TEM模式吧，跟槽線是一樣 的，對于脊波導的Q-TEM模式，場主要集中在縫隙，所以波端口不需要覆蓋整個喇叭口面，以避免計算無用的高次模式

謝樓上，我的意思是脊波導因?yàn)槭菃螌?dǎo)體，所以最后在端口信息里，只有wave impedence。而懸置線因?yàn)槭莾煞N介質，所以有線阻抗。而脊波導的特征阻抗如果在端口信息里看wave impedence，結果不對，而脊波導又沒有線阻抗顯示。而雙介質如微帶，帶狀線等等有線阻抗可以正確顯示端口特征阻抗

單不單導體不是重點，重點是工作模式
