超表面助力寬帶、多頻段、多天線系統去耦合，改善方向圖畸變、提高隔離度
A Method of Suppressing Higher Order Modes for Improving Radiation Performance of Metasurface Multiport Antennas Using Characteristic Mode Analysis
作者：Feng Han Lin ; Zhi Ning Chen
文章鏈接：https://doi.org/10.1109/TAP.2018.2806401
引用信息：
F. H. Lin and Z. N. Chen, "A method of suppressing higher-order modes for improving radiation performance of metasurface multiport antennas using characteristic mode analysis," IEEE Trans. Antennas Propagat., vol. 66, no. 4, pp. 1894-1902, Apr. 2018.
摘要：A method is proposed to suppress the unwanted higher order modes (HOMs) of the metasurfaces in multiport antenna systems for improving the radiation performances using characteristic mode analysis (CMA). The proposed method is to control the modal currents under consideration by loading the unit cells of the metasurface with slots and vias. The positions of loads are determined with the aid of CMA of the metasurface. For proof of concept, the proposed technique is applied to a compact wideband four metasurface antenna (MA) systems operating at 5 GHz WiFi bands. With the suppression of HOMs, the split and tilted radiation patterns of the MAs are significantly improved. The concept is experimentally validated for potential compact multiport antenna applications.

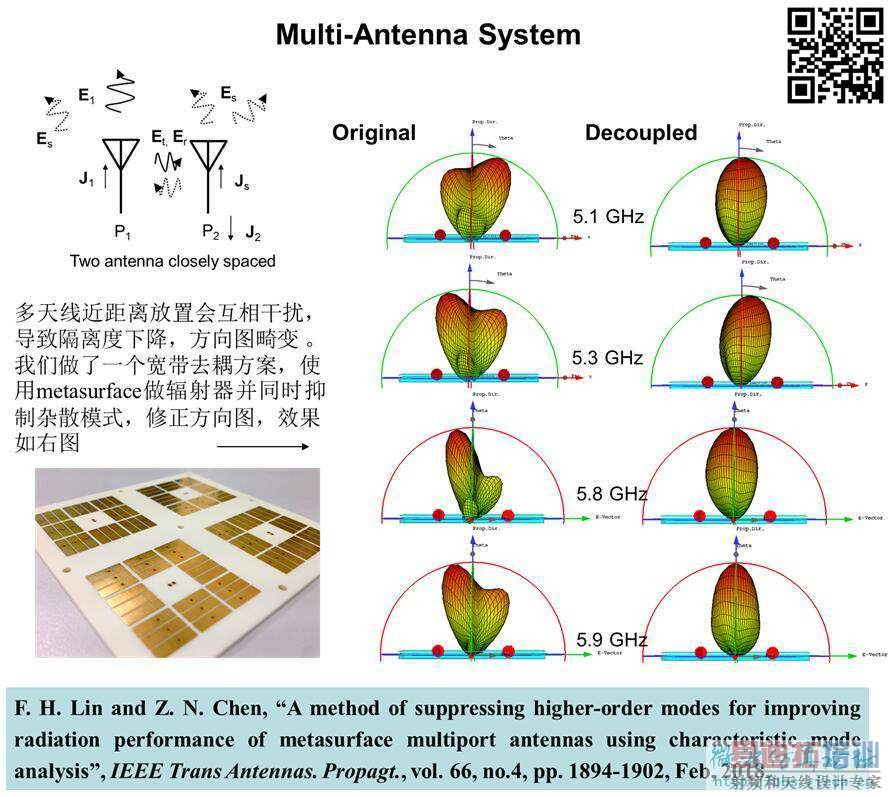

天線之間的近場耦合不僅僅會導致端口隔離度下降，更嚴重的是會導致方向圖畸變，大部分文獻對此問題進行了回避。這里我們從模式的角度對這個問題進行了系統的分析，并基于模式電流和場分布，使用超表面單元加載的方式，在不影響天線工作模式的情況下對雜散模式進行選擇性抑制和調控，使得畸變的方向圖在寬帶范圍內得到了極大的改善，同時提高了多天線間的端口隔離度，工作最近發表在IEEE Transactions on Antennas and Propagation.
