想在單個端口饋入HE11模，需要TE11和TM11相差180度的相位，怎么設置?求教大神
1. 計算多個端口模式；
2. 選擇TE11激勵，全波分析；再選擇TM11激勵，全波分析；
3. 在post-process中，選擇combine results
學習了

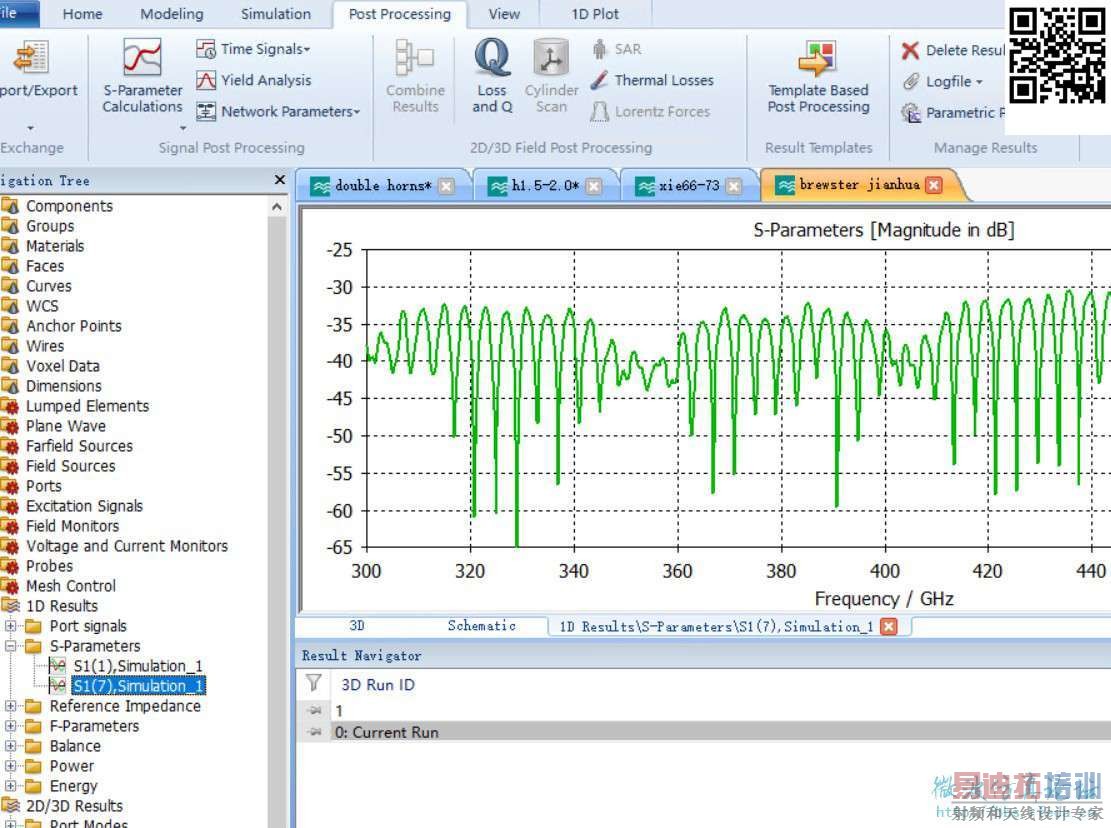

@linfenghan 感謝，但是我計算完后，combine results按鈕是灰色的，無法點擊。圖片是我自己設置的TE11和TM11激勵，其中-180度的相移不知道對不對?
1. 這樣也是可以的，但是如果你想換一個相位差和幅度加權，就要重新算一遍；
2. combine是灰色，我估計你只算了端口模式，沒有對這兩個模式單獨激勵進行全波分析，因為S參數顯示的是S1（1）， Simu_1, 如果是全波，顯示應該是S1(1), S1(1)以及S1(7), S1(7)。 記住combine results是combine全波分析后的矢量結果，這樣，可以任意修改幅相加權而不用每次都重新就算
感謝，我再看一下
