CST2017 MWS的Par.sweep中找不到Result watch下拉框??？
來源：
更新時間：2024-08-11
閱讀：
CST2017 MWS的Par.sweep中找不到Result watch下拉框啊?

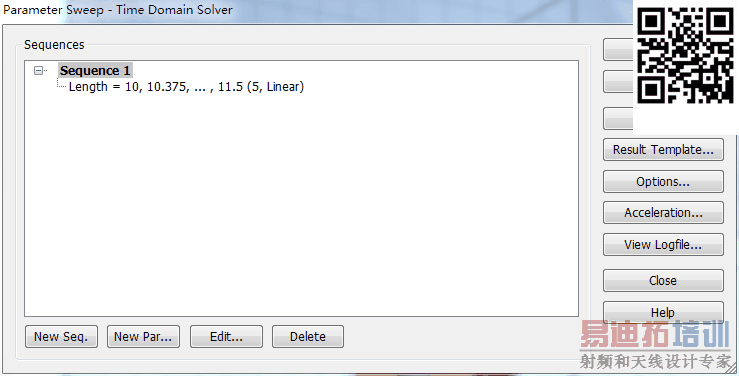

這是我的界面

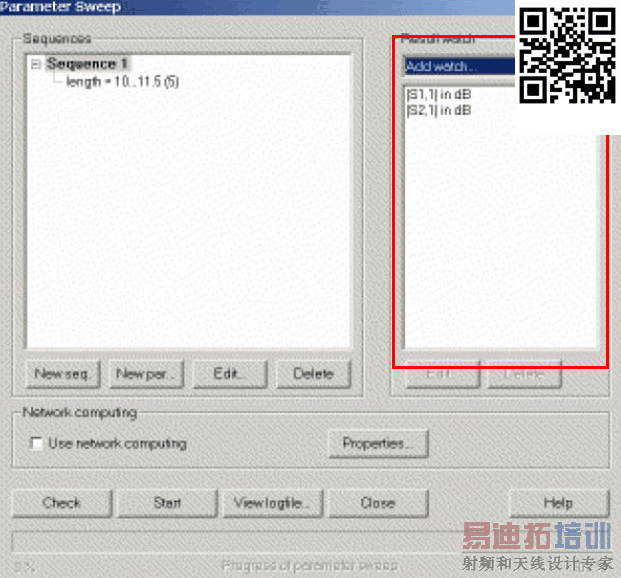

這是資料上的界面
版本不一樣啊
，去results tree下面找
小編留言：
您能具體點嗎，results tree也沒有找到啊，您用的是什么版本嗎?謝謝
您是要看掃參完的S參數嘛?
如果是看掃參的S參數的話，就沒必要找這個選項了，新版本好像沒有。直接在results--》s parameter 可以查看。CST版本2015和2017,2018
在Macros->Solver->E-Solver->Define Slow wave...即可，再在Par.sweep中找Result watch
我上面說的是周期結構的色散曲線的，如果為了得到S參數，你在后處理模板中選中相應的S即可，然后你參數掃描自動就會對后處理的進行掃描。
小編留言：
好的，我試試，感謝
