CST模擬中出現端口模式計算不支持各向異性材料
來源：
更新時間：2024-08-11
閱讀：

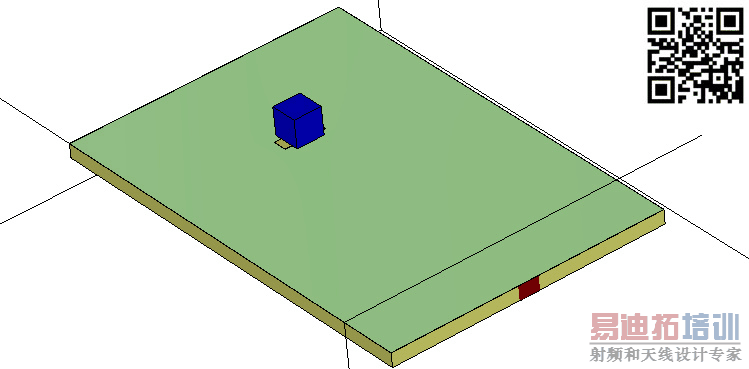

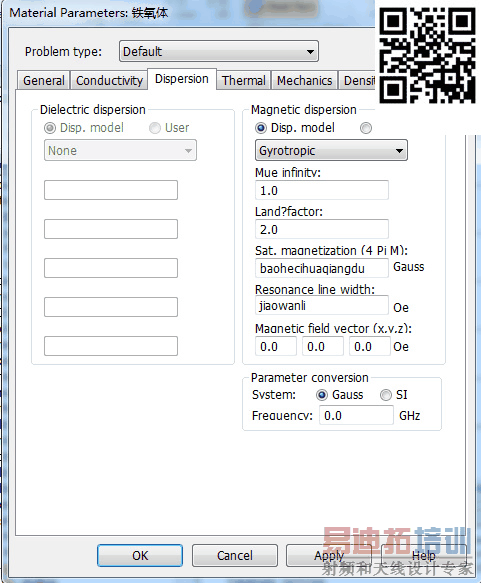

請問下，模擬計算S11時出現Anisotropic materials are not supported in the port mode calculation.這句話啥意思，基板用的是鐵氧體材料，給了模型和基板鐵氧體的參數，求助各位大神啊，怎么更改設置呢，謝謝各位了！
做吸波?
小編留言：

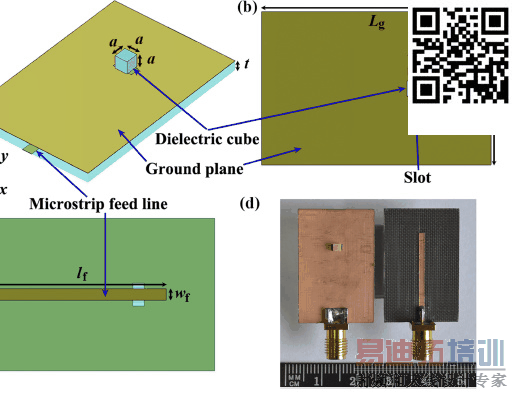

做的是一個微帶天線，初學者不太會用CST
你這個端口設置比較像HFSS的設置方法，CST不太一樣。CST端口：1、波端口，要選擇面和輻射方向，當然具體用哪個面也可以設置（如果選擇了一個較小的面效果不明顯的話，可以把面放大一點，當然面不能超過金屬底板）；2、集總端口（好像是，也可能不是，記不清楚了），要選擇積分方向。以你的事物為例子，把積分方向設置在底面微帶線上，從SMA指向微帶線末端就可以了。希望可以幫到你
小編留言：
請問下，端口不能包含微帶線和接地面是嗎?后面的積分方向。初學者實在是不太懂，煩請賜教
