求助如何通過pcb工作室獲得pcb的.rsd表面電流文件然后導入微波工作室仿真

---

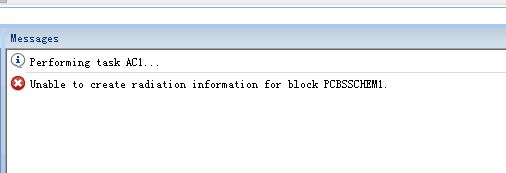

這個問題對于大神們來說可能是的小問題，但是幫助文檔我也看了，不知道是哪里的一個細節沒注意到，總得不到想要的pcb表面電流文件。我的設置如下。模型就是cst自帶的信號仿真例子，周圍有用cst2013的，在modeling這部分有一個export compact model可以設置場監測模塊。但是我是2015版本，這個沒有找到。我按照下面的設置仿真，老是顯示unable to create radiation imformation for blockPCBSSCHEM1。已被困擾很久了，求大神幫忙答疑解惑。非常感謝！

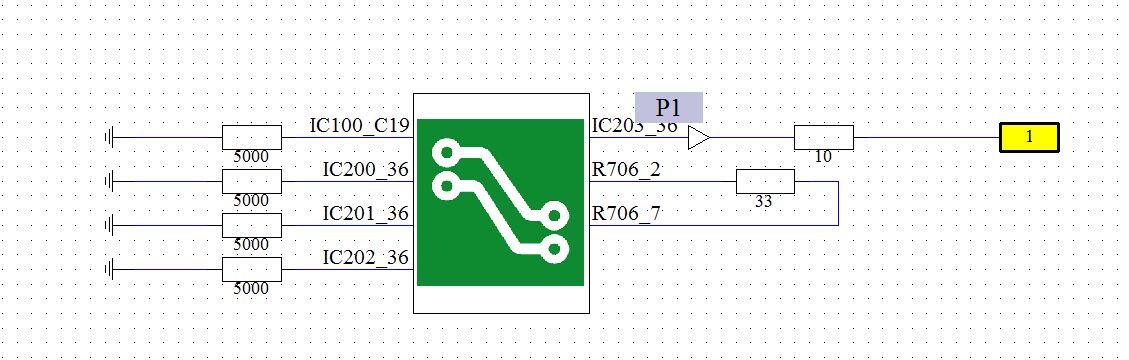

我后來又想了一下，覺得可能是我電路連接不對，但是因為對電路沒有研究，所以我把圖貼上來，希望大神幫忙看看哪里連接錯了

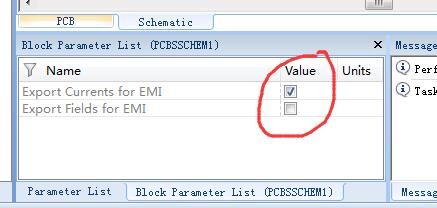

問題已解決，是一個很細節的地方，沒有注意到，問同學解決的。但是具體為什么這么設置還沒想明白，因為不搞電路，pcb具體的引腳和物理含義不明白。這里只把我的仿真流程貼出來，讓之后的同學做一個參考，對于pcb工作室入門還是挺好的，如果能有大神解釋為什么這么設置就更好了。
我具體做的是想通過pcb工作室仿真cst自帶的signal integrity例子得到pcb表面電流數據文件，后綴名為.rsd，然后把這個電流文件導入微波工作室作為激勵源，考慮進一步的EMC仿真。

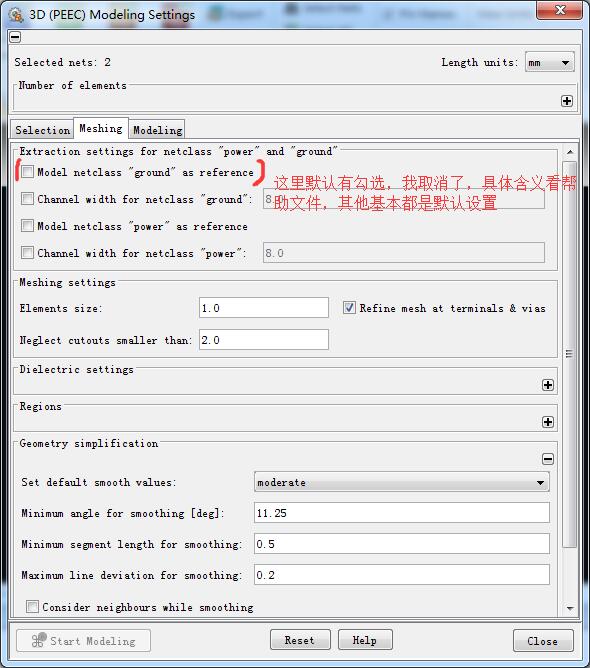

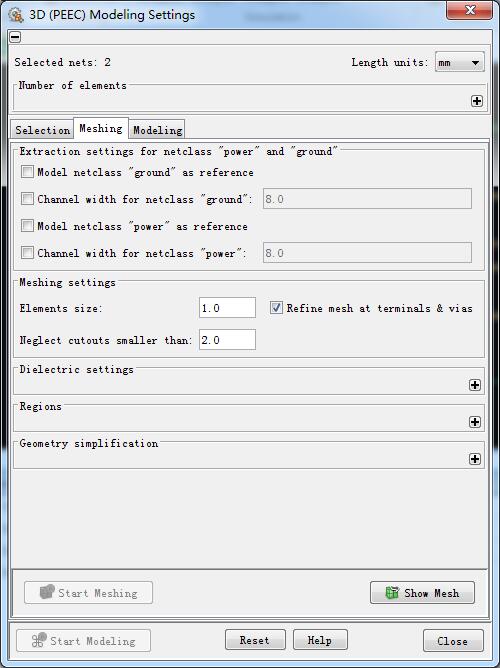

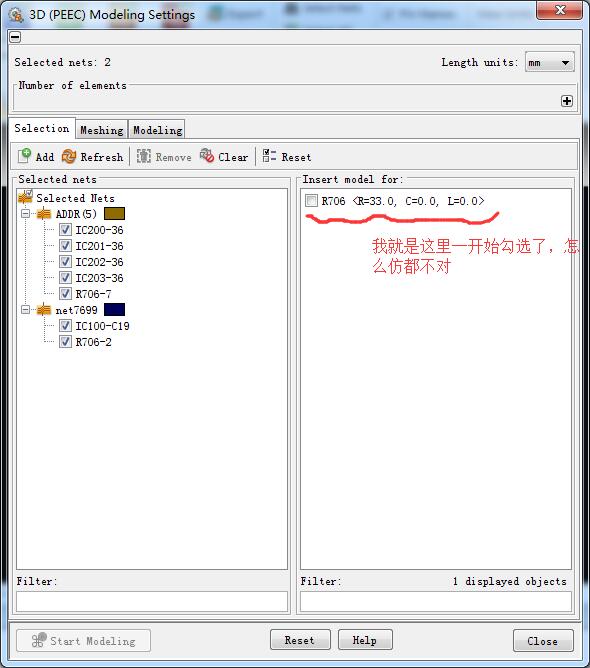

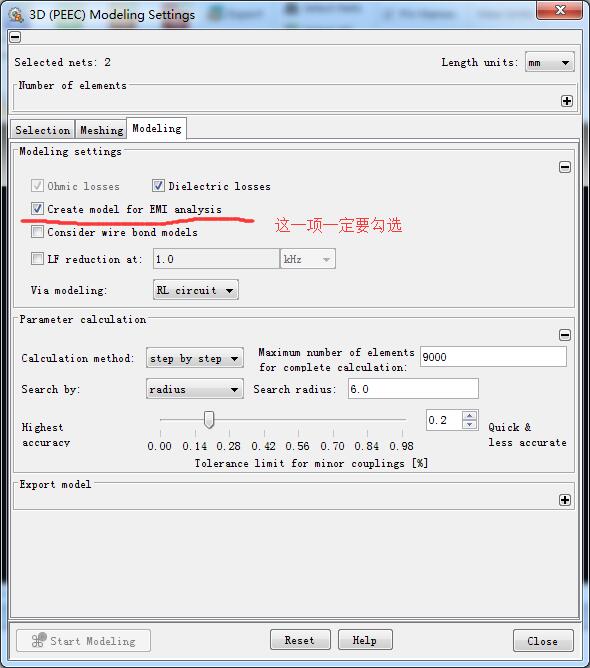

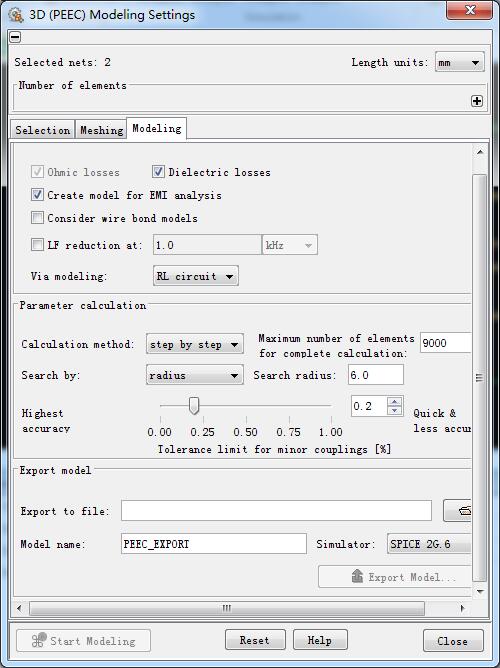

1. 打開signal integrity例子，Modeling→3DPEEC，作如下設置

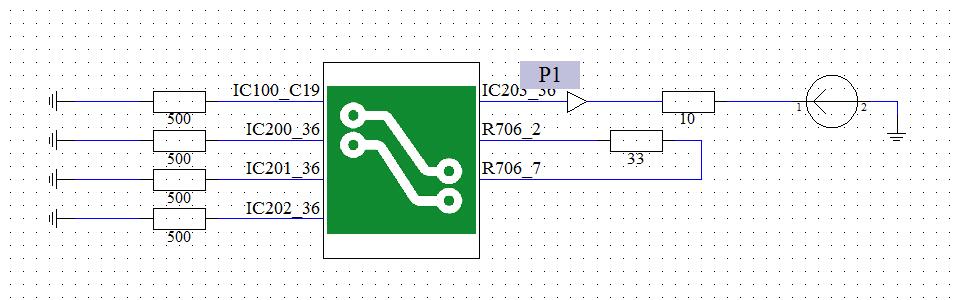

然后進入Schematic，連電路，如下

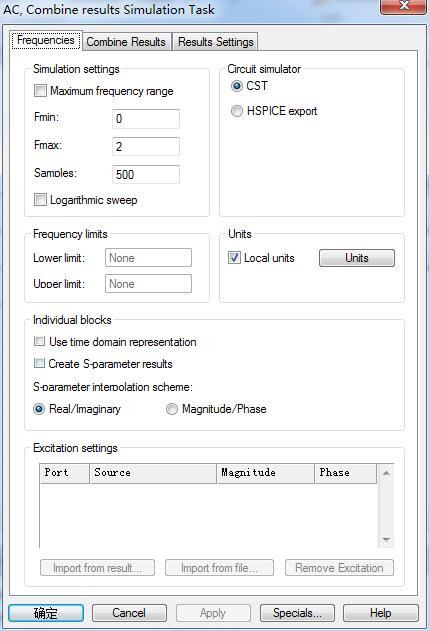

然后新建一個AC task

然后update就可以了

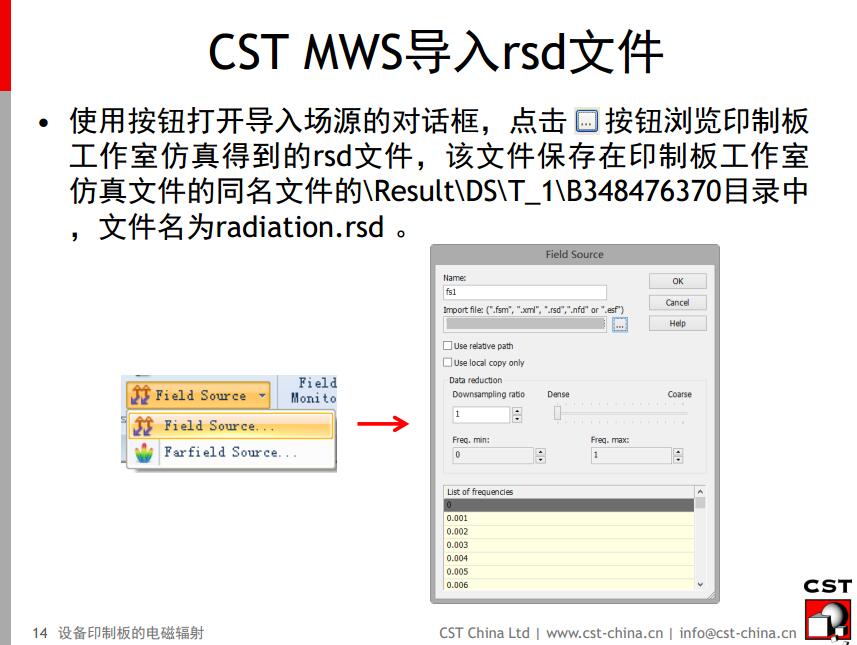

然后，打開微波工作室導入表面電流文件

可能有人覺得這個是一個小問題，一下就解決了。但是我確實被困擾到了，而且這種感覺很不爽。在網上搜也有相關問題，但是沒有可以解決我困擾的答案。幫助文件也仔細看了很多，有很大收獲，但是對于pcb，電路的知識很匱乏，有的地方像引腳什么的也不是很容易理解。雖然我把詳細步驟貼上來了，但是我也同意學習軟件，不會的時候自己也要學會看幫助文件，這個很重要，同時，作為一個新手，有的地方為什么這么設置。它的道理我確實也不明白！
