問題：
我現在對一個物體用CST仿它的RCS，用的射線跟蹤法，A算法求解的，掃頻從8G到12G，入射角45度，方位角0度90度，最后得到多組結果。

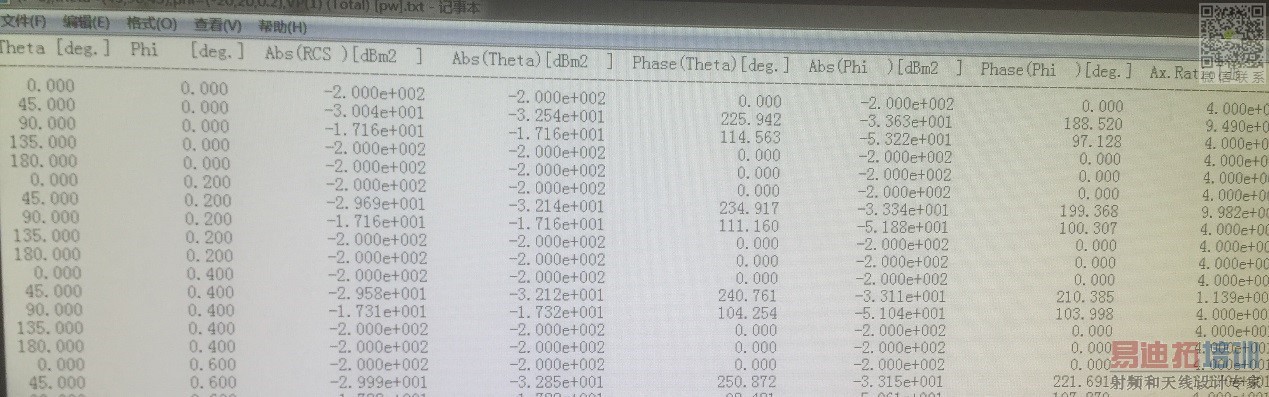

通過那個export的plot ascii，可以輸出一個結果，如圖1所示，結果包括入射角方位角，RCS值，入射角方向和方位角方向的RCS兩個分量，還有兩個方向的相位值。
由于輸出比較耗費時間，并且占內存比較大，考慮cst本身結果保存在result文件夾下面，打開后如圖2所示，包括方位向電場強度和距離向電場強度的實部虛部。
現在我需要做的是從圖2轉的數值轉換到圖1，而且肯定是可以轉換的，RCS的幅度我可以求出來，就電場強度的平方乘4pi，但是相位我用arctan求解對不上，而且也沒有什么規律，所以請教一下，怎么通過電場強度，轉換到圖一的幅值相位。
入射角和方位角在哪里設置，你的RCS怎么查看的，是在那個宏里面嗎?我也要仿真RCS，很多不是很清楚
