CST MWS關于橢球建模及仿真

---

我建了一個模型 添加端口 仿真后一直出現這個錯誤port1 is inhomogeneously filled within the first 3 mesh cells 求高手解答 貌似我加密了 將mesh line ratio limit 變大 還是不行 求解！

上傳模型吧，錯誤的原因是靠近端口的前三個網格不一致

暈死 居然不能回復

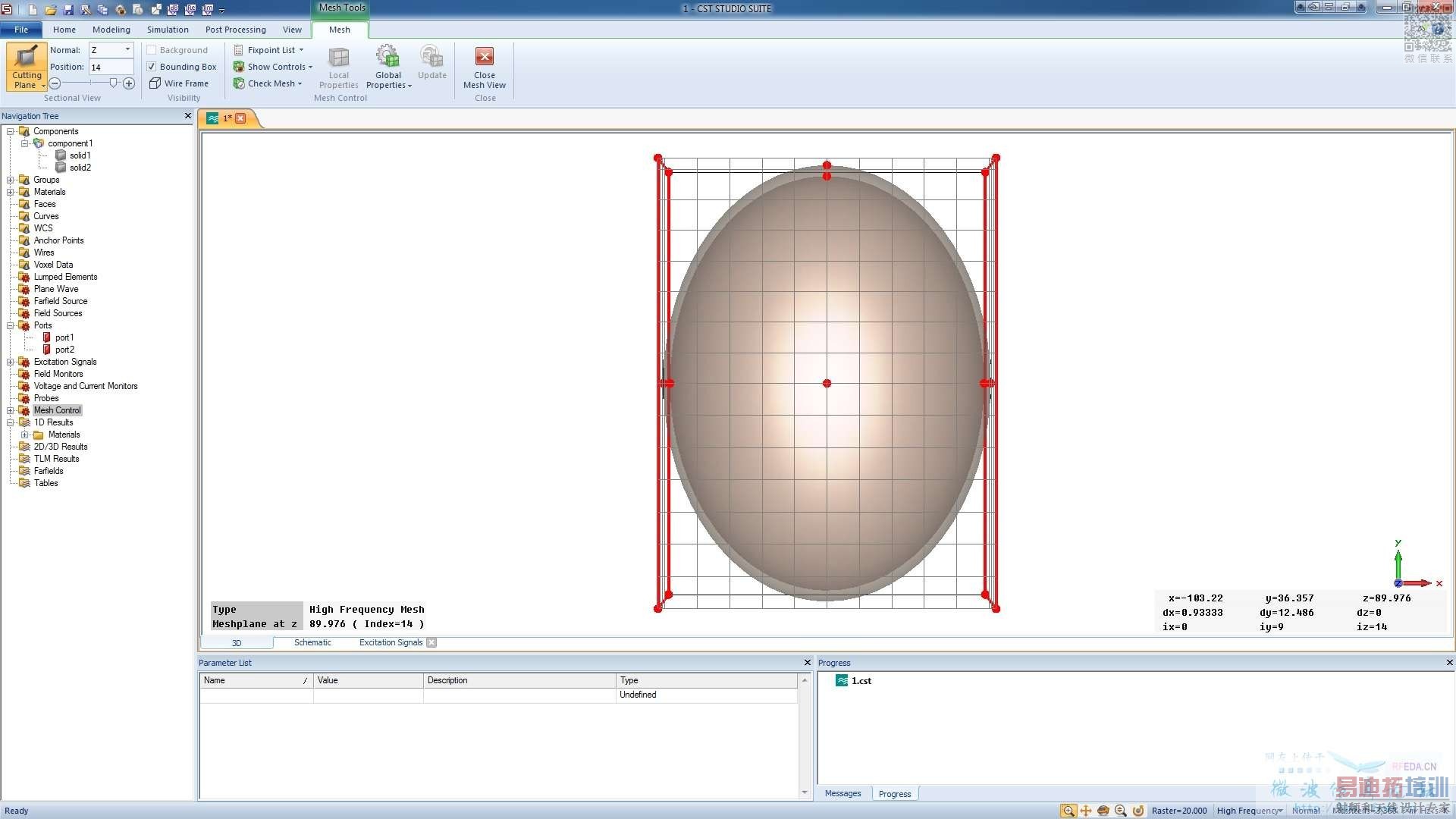

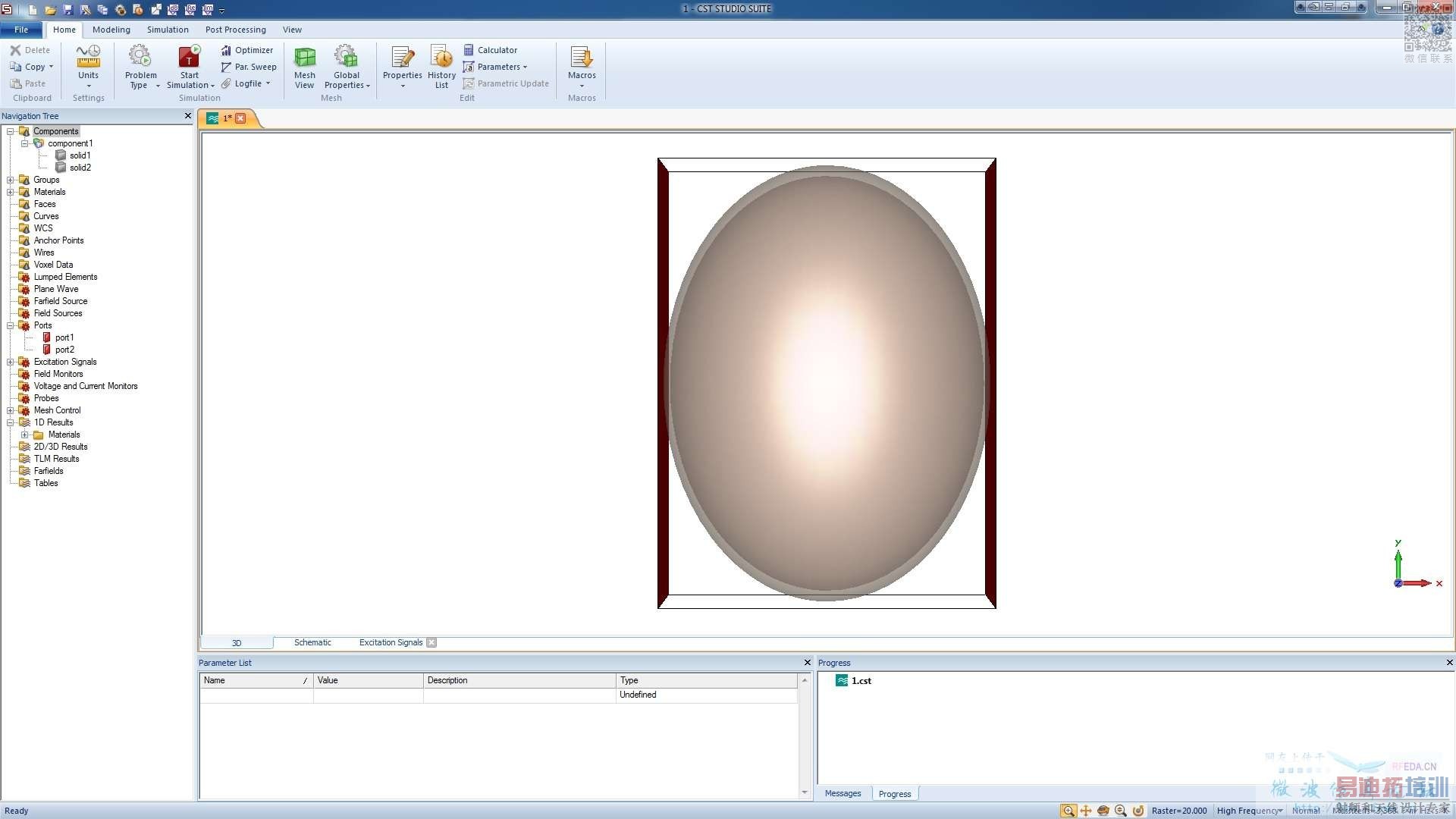

因?yàn)槎丝谔幨乔娼Y(jié)構：

所以波導端口的前三個網格材料不均勻：

看你設置的材料屬性像是仿真人頭，為什么不用平面波呢?

那我應該怎么設置能解決這個問題?

小編需要先告訴大家你的這個仿真具體是做什么，越詳細越好。
如果別人都不能確定是應該用波導端口還是用平面波的話，討論怎么設置就沒有意義了。

看了你發給我的模型啊，是不是網格太多了啊，有將近4千萬的網格，是要仿真好久的
