CST建模，如何將平面結構彎曲貼到另一個結構上

CST里有非常強大和方便的前處理建模能力，例如彎折一個平面結構到一個曲面物體上。將一個多層PCB板彎折物體上，以及沿著圓柱彎折結構等。

本期中我們我們先介紹第一個操作，如何將一個平面結構貼到曲面結構上。這一部分操作被應用在手機天線FPC天線貼到支架上等應用中非常方便。

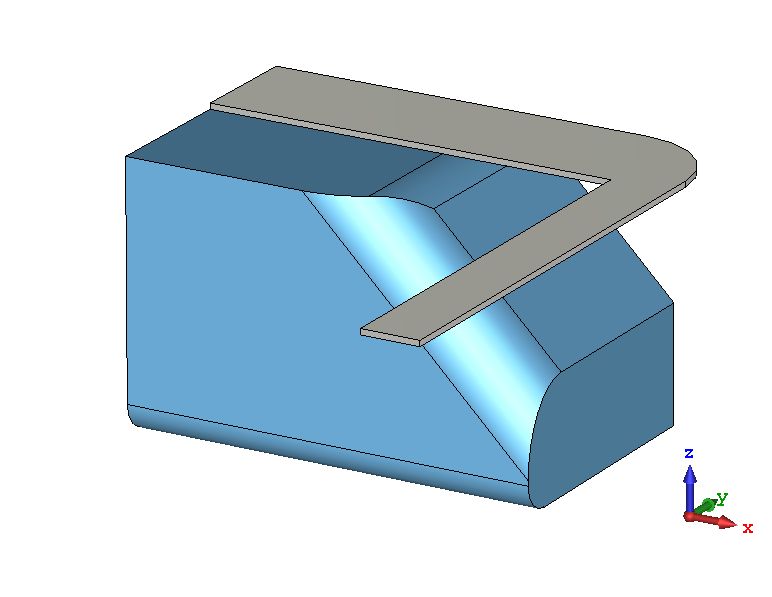

一，首先通過平移等操作，將需要貼合的平面圖形（可以是有厚度的薄層）放置在需要貼合的其中一個平面上，如下圖所示：

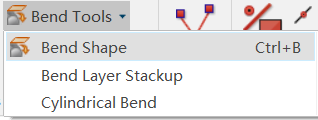

二，選中需要彎曲的平面，如上圖中的L型金屬條，再點擊Modeling選項卡下的Bend Tools/Bend Shape，如下圖所示：

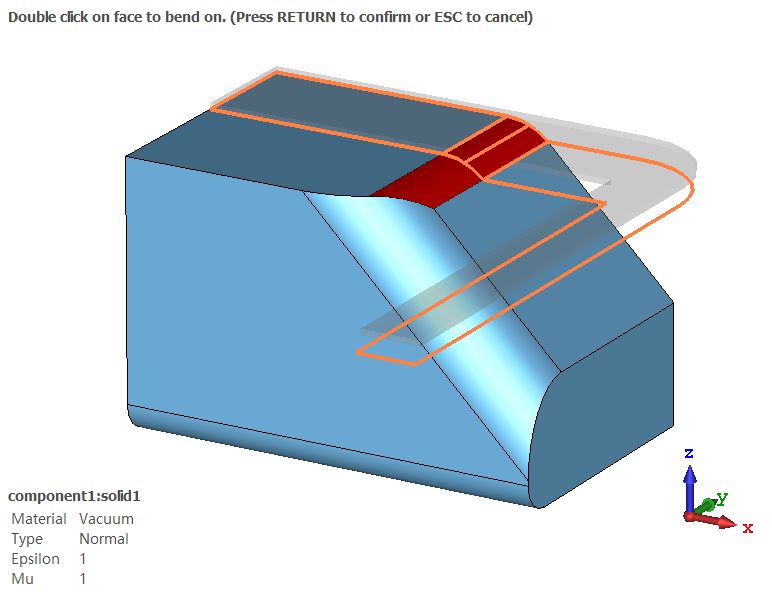

三，選中需要貼合的物體，如下圖中的藍色塊，然后選擇需要彎曲的表面，如下圖所示：

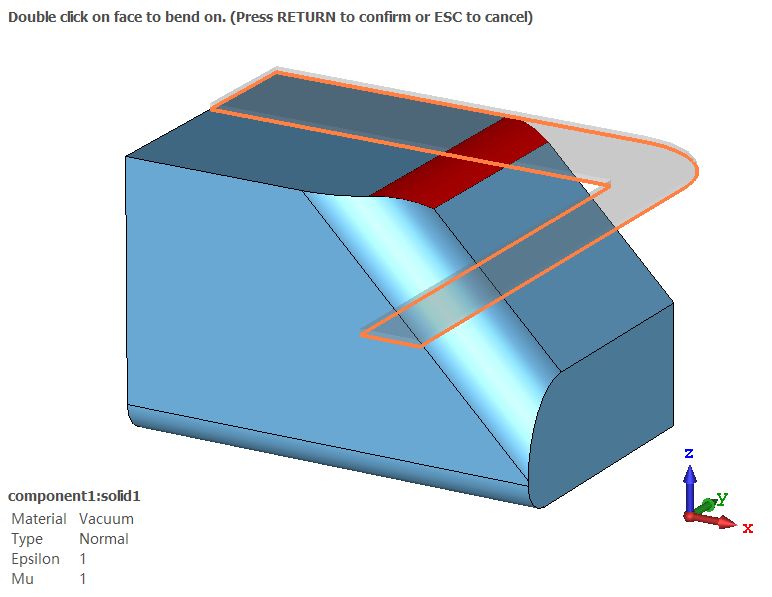

雙擊該表面后，金屬條自動沿著所選表面完全，如下圖所示：

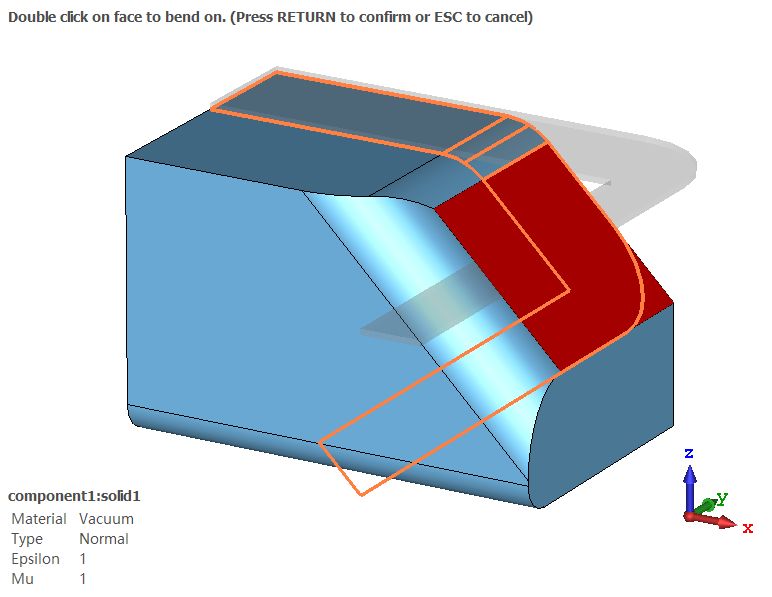

再選擇第二個表面，繼續雙擊第二個需要貼合的斜面，如下圖所示：

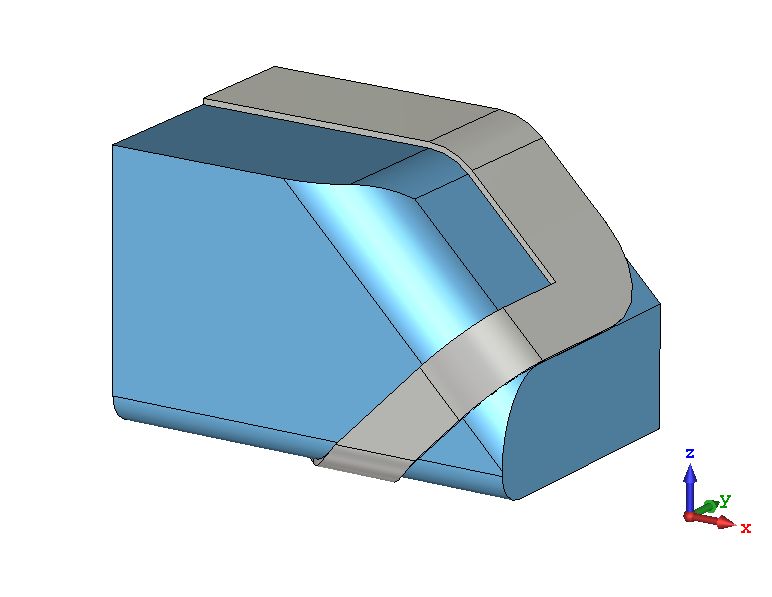

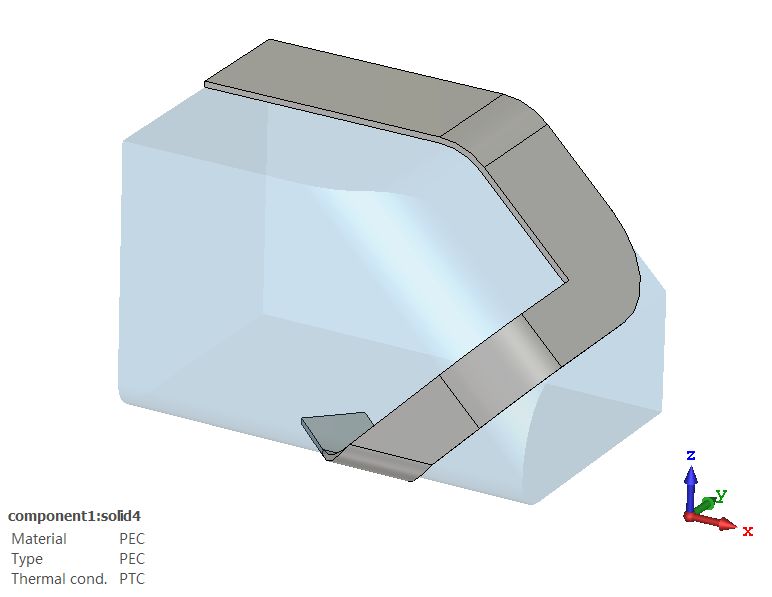

繼續該步驟，最終完成整個L型金屬條的彎曲建模操作，如下圖所示：

這樣就完成了，將平面結構貼到曲面結構上彎曲操作。

CST里這個操作非常簡單靈活，在一些手機天線FPC銅皮建模中有非常方便。
