CST MWS XOY面方向圖的理解問題
來源：edatop
更新時間：2024-08-29
閱讀：

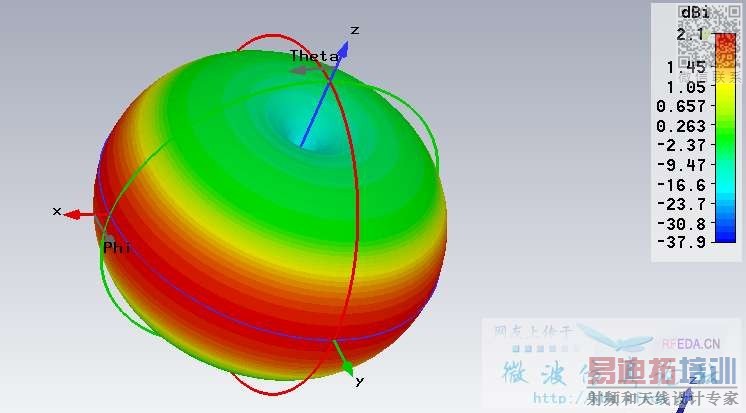

一個典型偶極子天線的3D方向圖如下

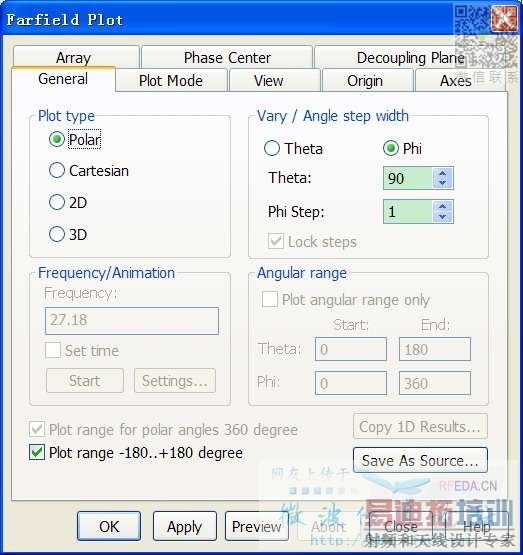

我想取它的XOY面方向圖，設置如下
從圖一可以看出當theta為90°時，不管Phi值為090的任意值，其對應的增益值應該均為最大值2.1
即其畫出來的XOY面方向圖應該為一個圓，

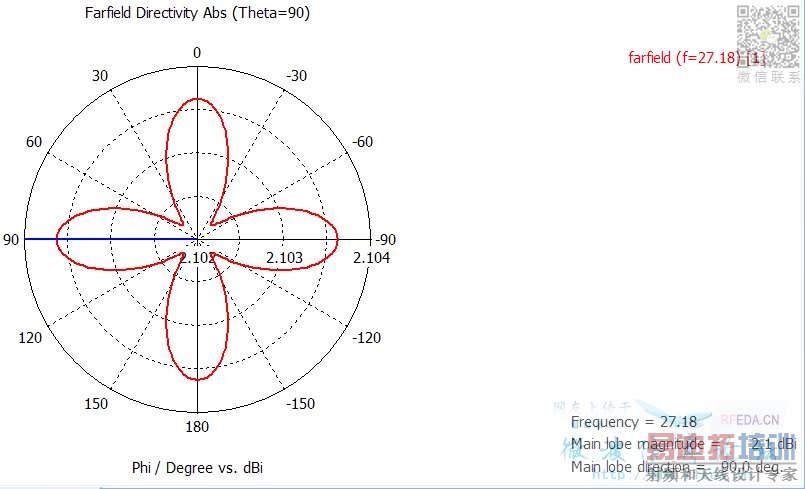

但是根據圖二的設置，得出的曲線如下
明顯和判斷的不一致，請問這是為什么啊！多謝！
2.102 與 2.104 差別很大么?
確實如此，被表面現象迷惑了，多謝指教！

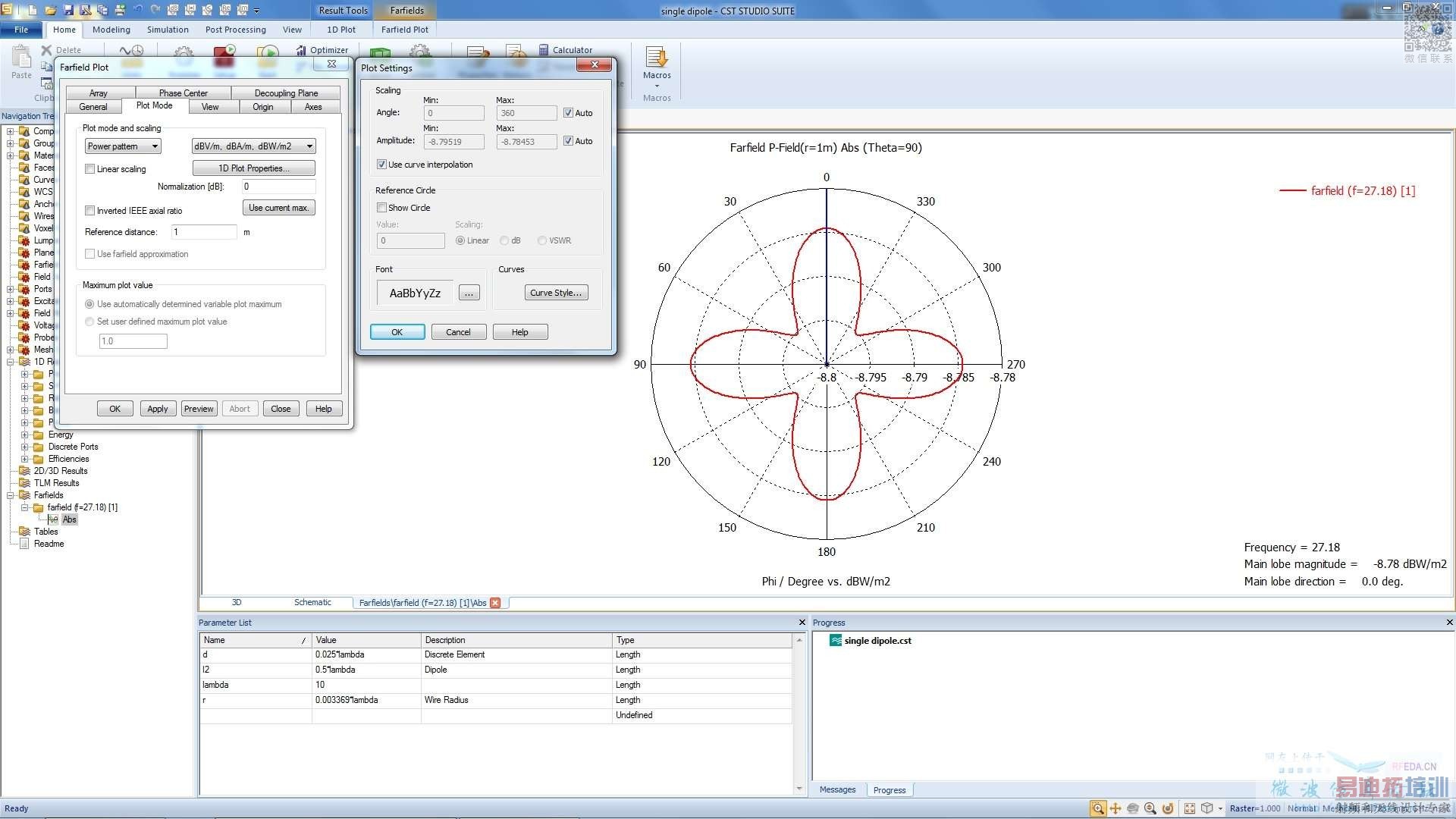

圖形刻度問題，顯得好像h面不是一個圓，你改下scale試試

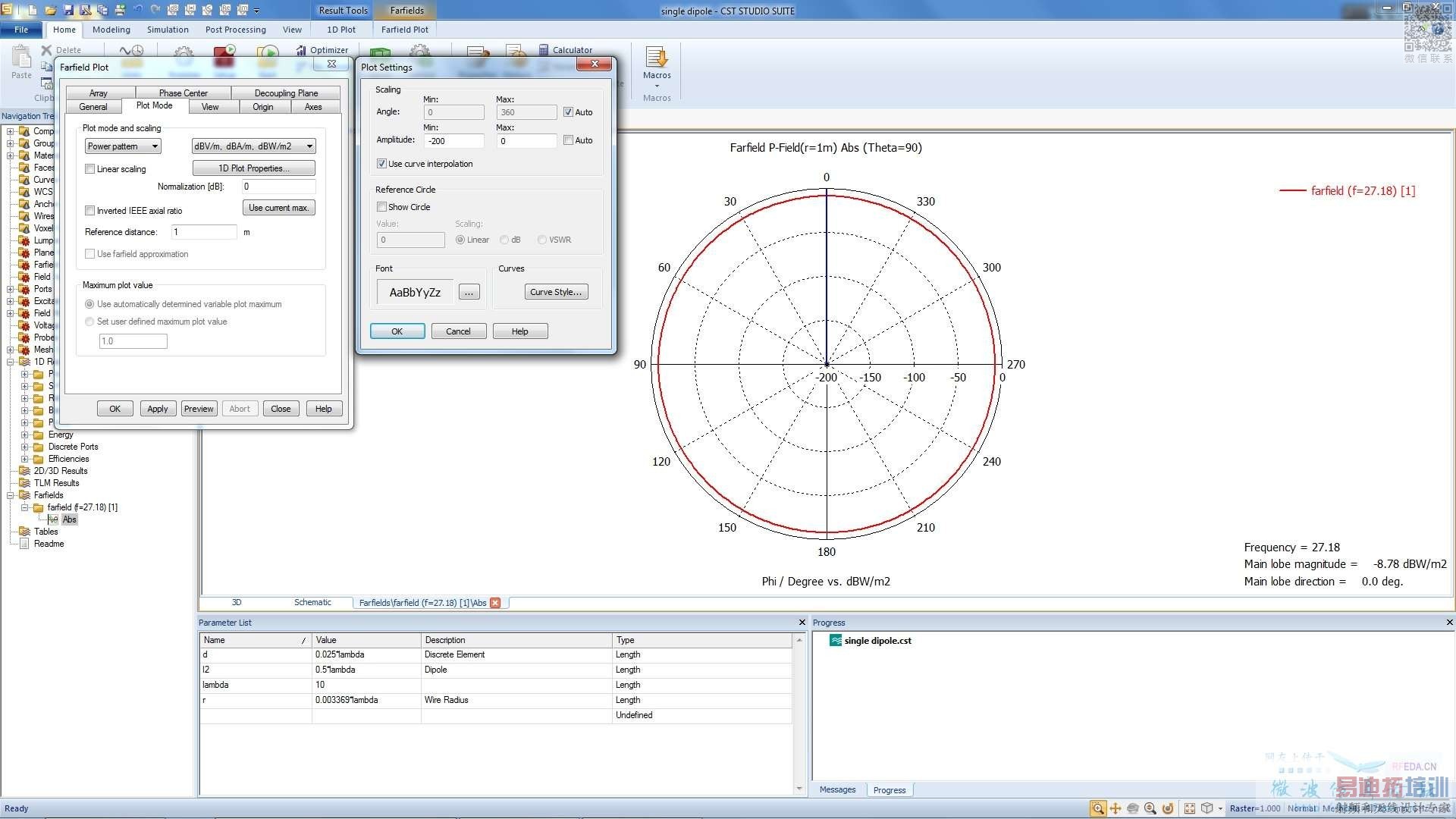

正在研究如何讓它變得圓一些，可否詳細指教一二?多謝！
請學會使用軟件的幫助文件。
CST MWS幫助文件《Farfield Plot – Plot Mode》和《1D Plot Properties》。
