關于CST MWS中仿真端口奇偶模電場的問題
來源：edatop
更新時間：2024-08-29
閱讀：
在CST的HELP中，我看了CPW如何用波導端口的問題，看到他的電場圖例分成了奇模與偶模，放端口的時候我只仿真出來了偶模的，奇模的請問該如何設置呢?

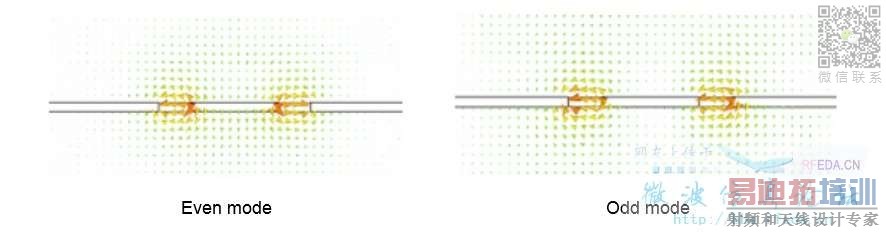

就是這張圖，有辦法能仿出來么?
還有個問題，CST中的waveguide port與HFSS中的wave port,我看了兩個軟件的help，感覺這兩種port是很類似的。但是有沒有什么差別呢?
謝謝
Potential Definition里設置奇模了嗎?
原來要用這個來設置，之前我都不知道。后來我又改了幾次才出結果。剛開始還忘記把CPW的磁對稱面給去掉。謝謝hefang大神啦
好好好
