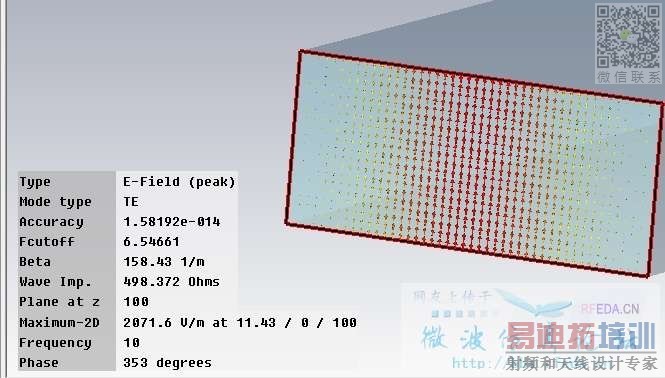

CST MWS端口模式圖左邊的表中的各項都是什么意思，后面的數據都代表什么？

哪位能幫忙解釋一下端口模式圖左邊的表中的各項都是什么意思，后面的數據都代表什么?

1. 先把每個英文都翻譯成中文。
2. 如果看不懂中文，請自學微波原理的基礎知識。

精辟，我也向這么回答。

幫助文件里面這個是什么意思? 就這個Beta不知道
Beta: The mode’s Beta value

復傳播常數γ=α+j*β，它是頻率的函數。α表示傳輸線每單位長度上波的衰減，稱為衰減常數，它的單位為NP/m。β表示傳輸線每單位長度上波的相位滯后，稱為相位常數，單位是rad/m。對于無耗傳輸線，α=0。
對于波導來說，如果某個模式α=0，則這個模式可以傳輸。如果α≠0，則這個模式屬于凋落模，CST會給出該模式下波衰減-40dB的傳播長度。

謝謝，又學習到了

這個阻抗就是498嗎 真不是太大了怎樣使他成為50

圖里的是wave impedance，我猜你想要的是line impedance。

謝謝 我就是要的是哪個

波導哪兒來的line impedance?

怎么計算啊啊

請問如果仿真頻率是010G，而某模式的截止頻率是5G，那么算不算凋落模呢?
也就是說這個端口下的α和β是用哪個頻率值來算的?

某模式介質頻率5G，那他在5G以下的都是掉落模。5G以上都是傳輸的模。
這個和是和頻率的關系，什么叫按那個值算呢。

這個波阻抗和線阻抗不是一回事嗎?如果50歐的傳輸線，和400歐的波導要匹配不也是要匹配嗎?

如果是一回事兒，何必分開兩個名稱呢?

我想問問α≠0時，該模式下波衰減-40dB的傳播長度怎么得到的?謝謝你，希望得到解答！
