CST 電路仿真淺談（二）
作者 | Wang Jieyu
上一期和各位CST的小伙伴們淺談了3D界面創建的Port，電路圖端口，以及如何理解接地符號。在CST的場路協同仿真中最重要的就是Port，它是連接3D界面和電路圖界面的接口。本期我們繼續聊聊CST 電路仿真。

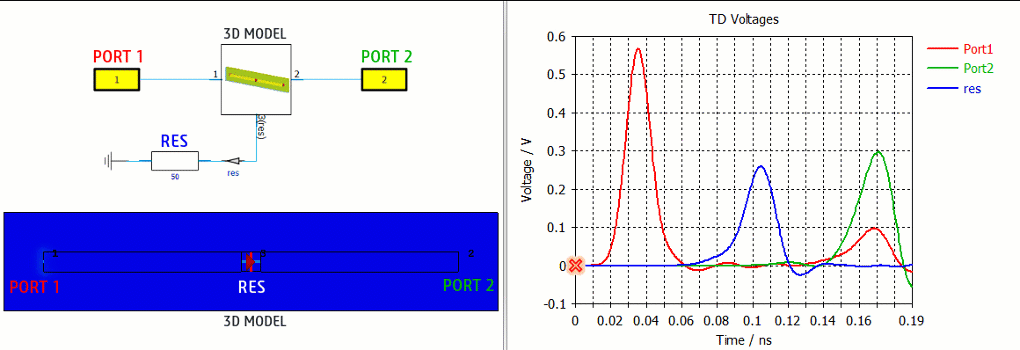

電流在3D界面中，沿著金屬走線流動，到達port的紅色箭頭后，直接跳轉至電路圖界面。
下面例子中還可以觀察到電壓的變化過程。
二、電路Probe——應是綠肥紅瘦
在電路圖中可以添加probe，用來測量電路上的電壓及電流，如同示波器的探頭一樣，如下圖所示。
P1是在一條線上添加的一個probe，形狀為三角形，三角形指向的方向是probe的方向。該probe既可以監測電流，也可以監測電壓。
電流：如果實際電流與probe方向相反，則仿真得到的電流波形為負，反之亦然。
電壓：電壓一定是電路上兩點之間的電位差，因此，仿真結果中probe上的電壓值，為電路圖中Probe所在位置與該子電路的接地符號之間的電位差。

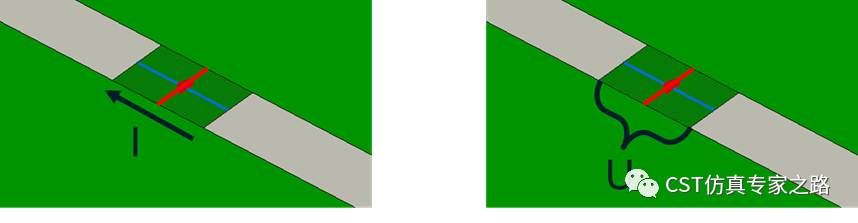

同樣，對應到3D界面中，其電流方向及電壓如下圖所示。

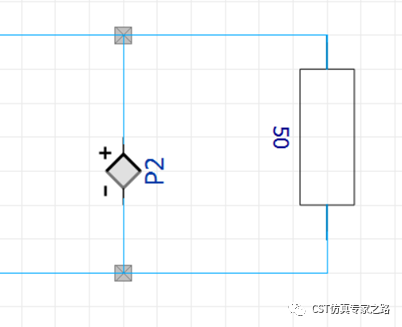

另外，在電路中如果同時選擇了兩條走線，那么可以添加一個差分probe，類似示波器的差分探頭，可以監測兩點之間的電壓，如下圖所示。
三、電路端口百態——萬紫千紅總是春

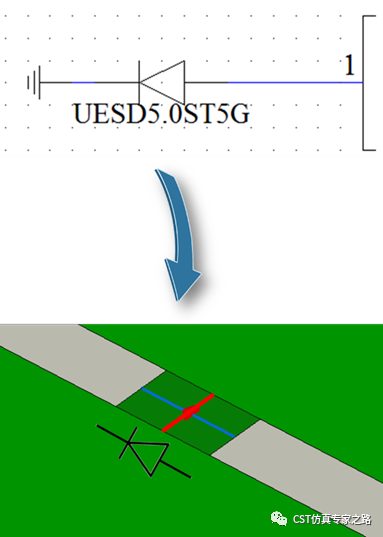

3.1 二極管：由于二極管是有方向性的器件，因此，在電路圖中，要了解電流的流向，方能正確地連接二極管，如下圖所示。
3.2 CST除常用的電路器件以外，還支持SPICE模型，TS（S參數）模型以及IBIS模型，下圖展示了簡單的二端口模型的連接方法。

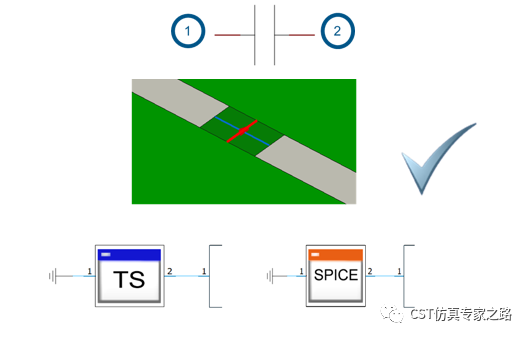

當SPICE/TS模型是類似于L、C、R的無源器件，建議使用單端口連接3D，電路圖如下圖所示，一端連接pin，一端連接GND符號。

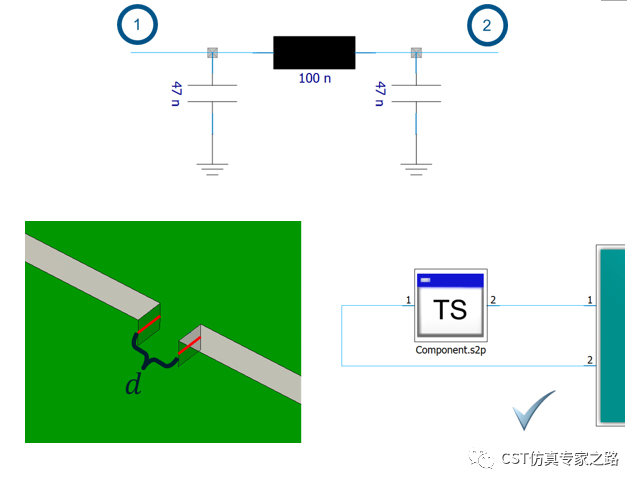

當SPICE/TS模型包含與GND強耦合的電路時，類似π型濾波電路，建議使用兩個端口連接3D，如下圖所示，TS模型的兩端分別連接兩個pin。
3.3 如果想在兩個端口之間串聯一個器件，能否如下圖這樣連接呢？

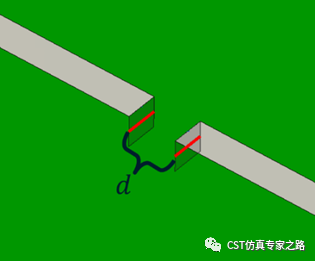

這樣做是可以的，但有個前提條件：端口之間的距離d要遠小于關注頻點的波長，如下圖所示

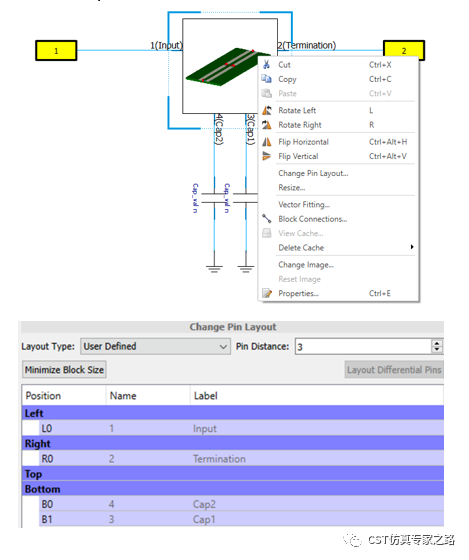

最后，關于實現Block pin位置的移動，鼠標置于block上右鍵點擊“change pin layout”，出現下圖對話框，即可實現pin的重新布局，任意拖拽即可。
