hfss中模型導入到CST MWS中，電流分布仿真結果完全不同，求解釋？

HFSS中一個模型導入到cst中，兩個軟件的電流分布仿真結果，不一樣。我懷疑是我端口設置不對了。

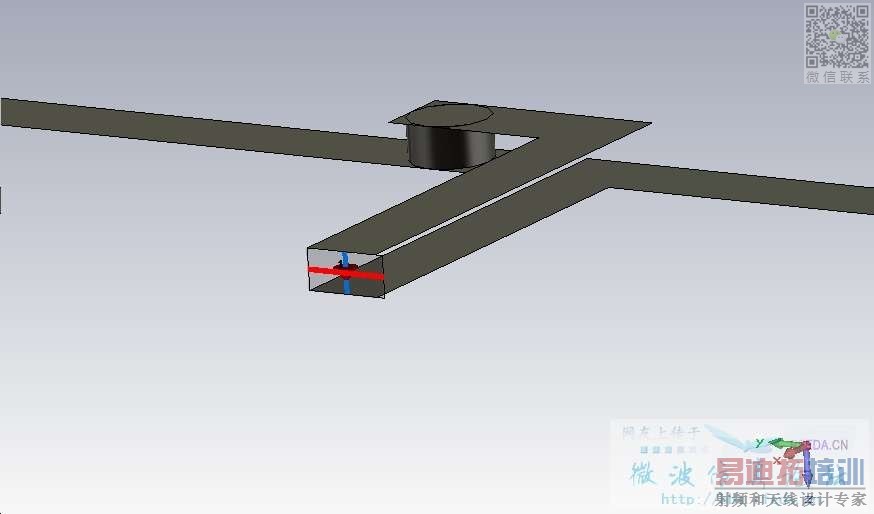

我端口設置為：先畫了一個vaccum平面，然后通過 pick edge midpoint 選擇該平面的上下兩條邊，最后選擇離散端口discrete port。

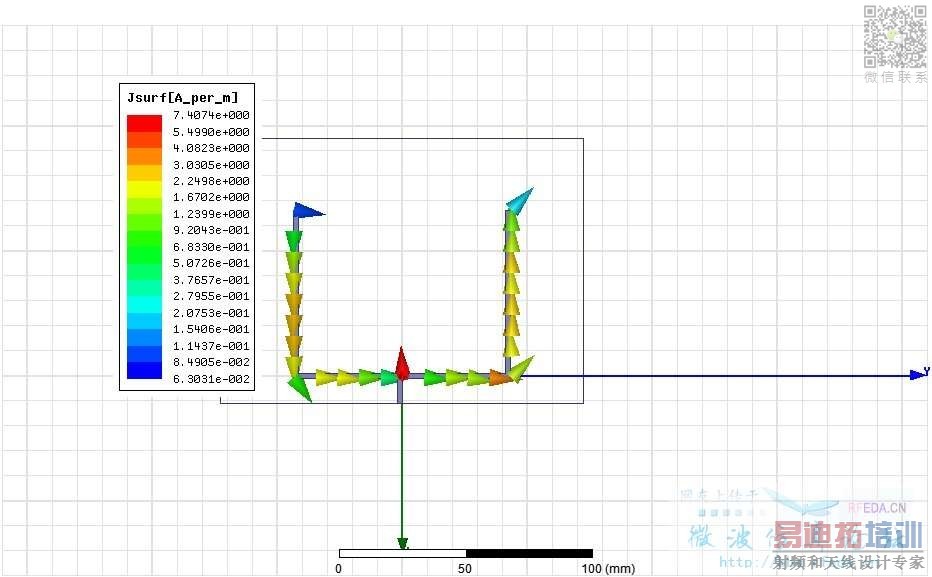

下面是我仿真的結果圖：

小編問的是電流的大小還是分布?

電流分布的方向錯誤了。而且大小也變小了。

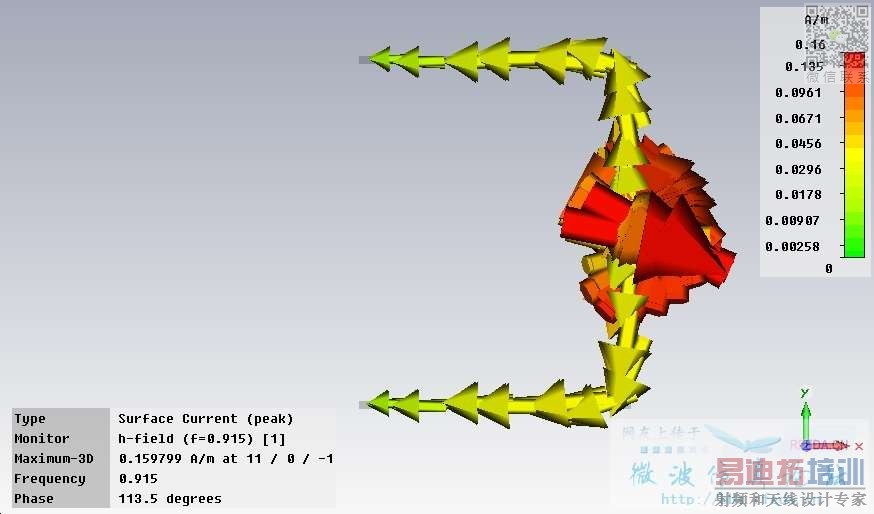

1）上面第二張圖，有個相位phase設置，不同的phase，電流分布也是不一樣的。
2）CST里discrete port，由于discrete port本身端口與結構之間的不良匹配，相比波導饋電端口，它的精確度就低很多
3）實際應用中，discrete port物理長度一般要求小于諧振波長的十分之一。
電流方向，你把HFSS和CST的phase設置相同，再對比一下，再檢查一下你的discrete port有沒有小于10分之1.
個人看法，歡迎拍磚，相互學習。

樓上正解

你說的那個phase應該是phase/animation那塊的相位吧?
