有沒有同學用CST MWS仿真時域信號和場的？

有沒有同學用CST 仿真時域信號, 場的 一起來交流吧
我現在從事一些時域信號, 場的研究學習 不知道有沒有同方向的同學 一起來交流吧

沒有具體方向或者主題嗎?

目前還在初始階段
現在用一段方波或脈沖 一類的時域信號 激勵一段微帶線觀察時域的近場輻射

CST MWS 仿真時 方波激勵 場Probe輸出的時域波形 總是有擾動 很郁悶 AR-filter也不是很好用
想尋求一些這方面的經驗

那么你是不是認為時域波形是不應該有擾動的?這個有理論或者實測值做支持么?
另外，你如何確定你所作的CST MWS的仿真（模型）設置是準確的?

因?yàn)樽畛醯臅r(shí)候使用正弦激勵 得到的結果就是平滑的正弦曲線 當然正弦是單一頻率 然后也試用過高斯信號 也得到了平滑的輸出 后來嘗試用方波激勵 曲線就撥動的厲害了 看了高級手冊說 S曲線的波動是因?yàn)槟芰繘](méi)有衰減完 產生的截?cái)嗾`差之類的 可以使用AR FILTER 或者 增加脈沖數來解決 我照貓畫虎 用在時間信號上 沒什么效果 所以來看看有沒有人跟我一樣的 交流一下啦 哈哈。 獨樂樂 與眾樂樂 孰樂嘛

還有啊 使用時間信號激勵的時候 不能自適應加密網格 也很郁悶 還要通過選擇頻率范圍來確定 BOX的大小 反正很多東西都是手動調整的

接著提問。聲明我也不確定是不是有標準答案，提出來大家一起探討。
理論部分：
為什么用正弦信號和高斯信號就可以得到平滑的輸出，而方波就不可以?
就以手冊上所說，為什么用正弦激勵和高斯激勵模型的能量就可以衰減下來，換了方波激勵能量就衰減不下來了?這背后有沒有什么原理?
能量的衰減和激勵信號的函數形式有沒有關系?
門函數、正弦函數和高斯函數各自在時域和頻域的特點是什么?它們的這些特點對于電磁場能量的消逝有什么影響?
仿真所用的微帶線的特性是什么?它的諧振頻率是多少?這個諧振頻率和激勵信號的頻譜會不會有什么關聯?
操作部分：
小編你是如何使用AR-Filter的?First Time Step、Max. Order of Filter和Relative Window Length這幾個參數都是如何確定的?
如何確定AR-Filter結果的準確性?Energy Error是多少?Deviations of the Energy Balance是多少?

為了將來實際測量方便 我所用的信號是來自信號發生器的真實信號 同時為了簡化仿真 我使用一個離散端口做為一個電偶極子 設置一個FIELD PROBE來監視它的近場 得到的結果也是一樣 如果很簡單的正弦信號 場信號也是正弦 還有一些類似高斯的周期信號都可以得到平滑的曲線 但是方波激勵的時候 場信好擾動特別厲害
我設置的缺省信號就是 我倒入的信號 所以CST并沒有給出 其它的分析 類似 你說的能量誤差之類的
我分析 方波信號頻率分量很復雜 我設置的頻率范圍不夠 還有擾動的強弱跟網格的劃分有很大關系 還有其它的因素 自己想的頭都大了
等我把仿真的結果貼上來看看 讓大家給分析分析

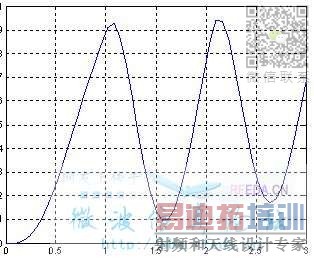

  就像這樣
input

恕我愚鈍……，這個輸入信號是方波……?
“使用一個離散端口做為一個電偶極子”，看不懂，不知道離散端口怎么做電偶極子……。小編愿意的話可以考慮上傳模型文件。
小編請繼續貼出來在CST MWS里1D Results里面的Port Signal的波形。
另外還有你的AR-Filter的設置參數：First Time Step、Max. Order of Filter和Relative Window Length。
Energy Error 和 Deviations of the Energy Balance是運行AR-Filter時得到的，小編運行時得到的數值是多少?
如果不清楚這幾個參數的意義的話，說明小編并不掌握AR-Filter的使用方法……。最好閱讀幫助文件《AR-Filter Overview》。

這個當然不是方波信號啦 汗。
方波的不在手邊 等晚上回家上傳
這只是個例子 他也有那種現象
小編不睡覺么?

目前考慮可能是因?yàn)槟Ｐ褪菑?qiáng)諧振結構，在仿真頻率范圍內有諧振點，因此會出現波紋。AR-Filter可能是設置上不夠精確，沒有達到效果。
我跟你就隔一個時區啊，法國不用夏令時的話我們現在的時間是一樣的。

哈哈 原來你在對岸啊。
那我可以跟你好好學習一下了 等晚上回家傳仿真模型 現在在辦公室 打字太不方便了 郁悶
我是初學者 起步中 不要嫌我問的白癡哈
謝謝

是不是你的時域波形沒有完全輻射出去，所以探測到的波形你覺得有問題，天線沒有達到指標吧

方波的話，如果在第一個時間點（0點）上升沿太抖，CST是肯定會仿出來一個發散的結果的，所以方波最好在第一個上生沿做一下處理，將上升沿平滑上升。
