如何在CST MWS中的導航樹的1D results中建立|S| linear， |S| dB， smith chart文件？

如何在CST MWS中的導航樹的1D results中建立|S| linear, |S| dB, smith chart文件?

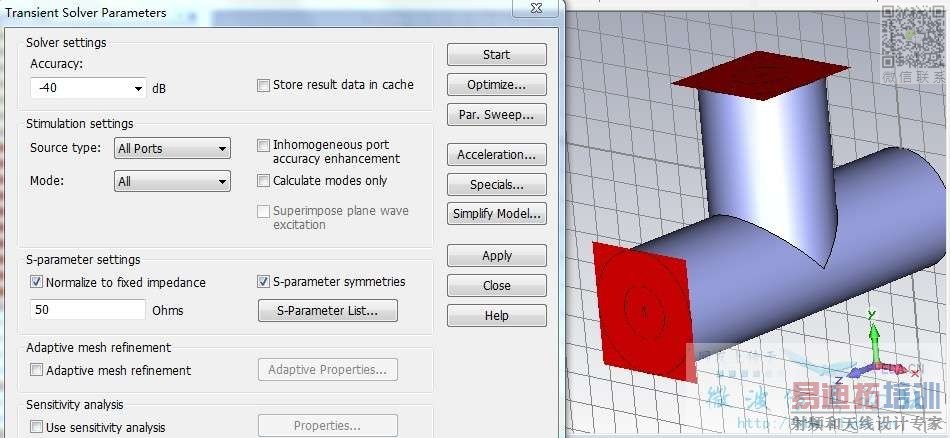

下面的圖片為何無法點擊start，如何使用它?

計算S參數之后才有，不是你自己建的。
PS沒有設置parameter，當然沒辦法start了。
建議小編先好好耐心看一下CST文檔《CST STUDIO SUITE - Getting Started》和CST MWS文檔《CST MICROWAVE STUDIO - Work Flow and Solver Overview》，如果最起碼的仿真流程都不了解的話，這樣問效率很低。

我看的就是這個文檔中的算例，做的就是MWS中的第一個算例。

跟著文檔還能有這種問題……?

恩，就是照著做，可是卻出現這個問題，不知道如何在CST MWS中的導航樹的1D results中建立|S| linear, |S| dB, smith chart文件，可是算例中卻讓我打開這幾個文件。

哎…………

小編看的是哪個算例?叢書里面的還是什么?

是否使用對的求解器設置? 這些文件是在運算完成后自動生成的，不是自己在1D結果里設置建立的.

不是很明白小編的問題啊，不過如果模型用了端口做激勵那1Dresults里自然有你要的東西。所以小編你先確定下你用的是端口激勵么?還有斑竹說的問題，看你這個圖應該要參數掃描啊，掃描參數你定義了嗎?另外用下后處理模版里的1D results里相關的功能試試。

波端口什么的沒有設置好吧 小編用的是CST MWS的哪個版本啊

我用的是2011版的，我下面求解器的設置有問題么?
