CST MWS關于放置小天線的問題

   首先工作的頻率范圍是650-750Thz,我要在一個半徑為46納米的球殼中心再放置一個5納米長的short diople antenna,請問是用pec棒中間留空隙加discrete port構成這個小天線嗎?之后的仿真怎么劃分網格啊，看起來discrete port 比小天線本身還大，這是什么情況?自己實在搞不明白啊。

跟我的問題好像.....小編這個是微球諧振腔?
關于dipole antenna的設置可以參見
wikipedia,抱歉我沒辦法直接發鏈接
小編方便的話能告訴我你做的是什么東西么?

很好奇，你那么小的天線能加工嗎?有實物嗎?還是純粹理論研究?

CST 時域求解器不適合仿真這么小的天線

,有壓力，這么小的尺寸，請小編咨詢下有關的CST客服，看下他們給的回答如何。記得分享喔！

是一篇文獻的重復，肯定能用CST做，作者就是用CST做的，是超材料的Shell-core 納米天線設計。

那您的意思是其他的求解器可以嗎，比如頻域?

我做的只是理論，但實際上已經可以加工了，目前超材料都是加工出一些極其微小的特殊結構構成的。

不知道和我做的一樣不一樣
這個所謂的天線,應該是圓形諧振腔的內部激勵源吧

對！請問您做過嗎?求指點啊，不甚感激！

我正在做這個,略微有些了解..可能的話,可以和您交流一下
方便的話,不知道能不能把你說的那個文獻告訴我一下...

再回一句,半徑你是不是寫錯了....不是46nm而是460nm,我好像還沒有看到過這么小的Microdisk....= =

看看，學習下。

我不太懂天線，但是想說兩句
這個問題是否可根據電尺寸等效為：
工作的頻率范圍是650-750Mhz,我要在一個半徑為46mm的球殼中心再放置一個5mm長的short diople antenna。
這樣的話，看起來似乎是能仿真的，因?yàn)槠鋵?shí)對于軟件來說，關鍵在于可比擬否，而非絕對尺寸的大小。

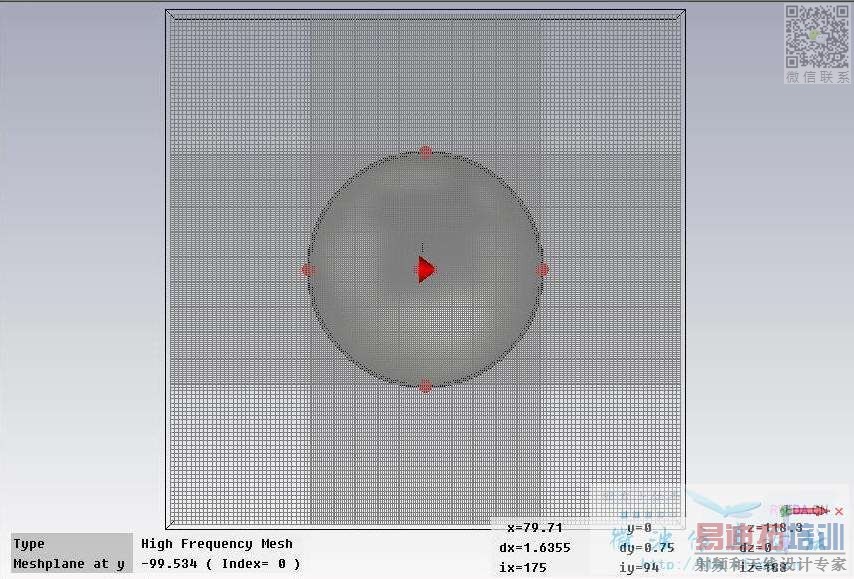

我按照我說的尺寸做了一下，網格設置為100/100，總網格600多萬。
能夠分辨出來5mm的antenna和1mm的球殼。

這么小的納米天線啊。
