有沒有用CST MWS仿真鐵氧體器件的
有沒有用CST仿真鐵氧體器件的啊，問一下一個問題：在定義鐵氧體材料時，加的magnetic field vector是指的鐵氧體內場大小么? MWS
望，高手們多多指教啊
你說的這個magnetic field vector應該是在定義鐵氧材料的時候出現的?我怎么沒見過啊。
我沒打開EMS，但我感覺這個應該是在定義場的時候出來的選項吧，這個不是定義鐵氧體“里”，而是你的空間內場強，鐵氧體里的場強可以通過定義Cutting Plane讀到。
如果不是這樣的，我再開EMS看看。

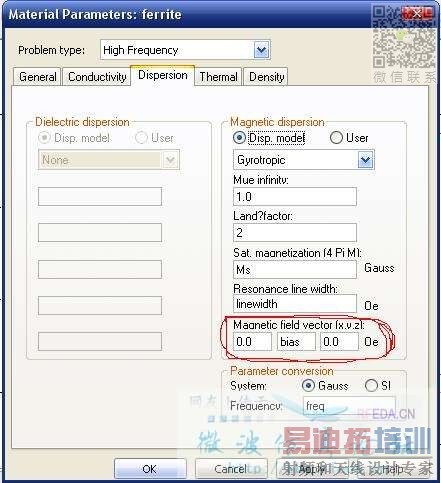

是在這個地方哈
在你的這個截圖的右下角，點一下那個"Help"，所有參數的解釋就都有了……
額，還沒有注意哈
，那里說的是external applied magnetic field vector ，應該就是描述的外部偏置場強哈
在全波分析時（HFSS或CST）都是內場，因?yàn)闊o(wú)法考慮鐵氧體的表面去磁效應和體去磁效應。只有通過靜磁分析，才能準確知道鐵氧體內部的磁場
請教burton及各位管理員，高人：
外場，內場是怎么定義的啊，
外場是假設鐵氧體不存在，由外部其他磁源提供的磁場嗎?
還是應當這樣理解：由于外部磁場與鐵氧體存在，首先外部磁場將鐵氧體磁化（部分磁化，或者鐵氧體已經磁飽和不再受外部磁場影響），然后鐵氧體這個磁源穩定下來。外部磁場與鐵氧體磁場疊加在一起。外部和內部依據鐵氧體這個物體來界定?
看來軟件的help功能可以當做教材使用啊
