關于CST MWS中方向圖
大家好 我最近再做一個天線的仿真 在CST里面做 是這樣的 我想得到隨參數變化的方向圖漸變視頻圖像 現在我是將每個值的方向圖仿出來 根據圖片做成的視頻 請問各位大俠有沒有其他的方法 或是CST中自帶的實現這種功能 現在我這個方法做的太慢了 請各位大俠指教！
看看Macros -> Graphics -> Save Video (Broadband Farfield)有沒有你想要的功能。

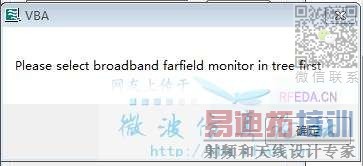

試了試 出現以下情況 怎么辦?
你能翻譯一下這句話是什么意思嗎?
請在樹形結構中選擇寬帶場域 但是我在樹形結構中沒找到這個 在Macros -> Farfield-> Broadband Farfieldmoniter 不過這個就是增加監視器的頻率選擇的點 沒能生成視頻文件

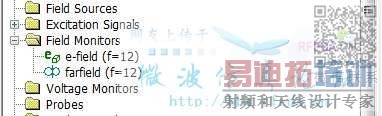

也就是說你的樹型結構里沒有遠場監視器?所以你的模型里還沒有添加寬帶遠場監視器?還沒有計算寬帶遠場數據?
如果還沒有的話，仿真軟件拿什么生成視頻文件呢?
那怎么在模型里添加寬帶遠場監視器呢?
沒看懂你的問題……，你不是已經能仿真方向圖了嗎?怎么還不會添加遠場監視器?
我這是這樣的 我現在能夠得到方向圖 我現在想得到方向圖隨參數變化的視頻圖 這是目的 我按開始你的建議試了 就出現以上的的那種問題對話框 不知道是不是因為沒注冊的原因 CST中有些功能不能用啊
我直接重新修改這一樓回復你10樓。
按照你的目的，CST MWS應該沒有能完成你的需要的宏。
題外話：一定要用視頻來做嗎?視頻加在演示幻燈里效果很好，只不過視頻怎么加到文本檔案里閱讀呢?
我會考慮使用Parameter Sweep（張角設置為參數），用Template-based Postprocessing里的Farfield Result提取每次參數變化時你需要的方向圖，再用第三方軟件做圖/表出來。
其實和你現在的做法沒有原則上的區別：
1. 你現在是“手動”，Parameter Sweep+Template-based Postprocessing是半自動。
2. 你用視頻展示數據，我傾向于使用圖形或者表格。
這個仿真任務我個人認為沒有捷徑可取，因為你改變的是模型的物理結構，因此每次修改參數之后應該必須重新仿真得到方向圖。CST MWS 2011版本可以實現微小結構改變（金工誤差級別）的直接后處理運算，不用重新仿真。
現在你需要考慮的是參數改變的精細度（參數數目）和單次仿真的仿真速度。
我知道啊 我想得到的是在某個頻點上得方向圖變化呢 我做的是雙錐天線 我想得到在12G這個頻點上錐的張角對方向圖的影響 監視器里面是不同的頻點對應的方向圖 我所做的那個中心頻點是沒變化的 就是張角改變了
謝謝你哈 我這個問題困擾很久了 我現在是改一個張角得到一個方向圖 很慢啊 我做的是30度到150度 現在做了一天了 才弄到120左右 很慢
在找到合適的方法之前，簡單的“笨辦法”不失為一種辦法～
是啊 我想視頻做出來能更好的直觀的反應張角對天線方向圖的影響 給人一種直觀的概念和感覺 CST的確太耗電腦了 比較大 計算也比較慢 我裝的是那個5個多G那個 裝了很久才裝上 嗯 謝謝你的意見 嗯 在寫論文時你的那個是一個非常好的方法 謝謝哈 以后還有問題請多多指教！
