屏蔽腔體內電場分布

來源：edatop 更新時間：2024-08-31 閱讀：

請問一下：我用CST軟件仿真艙室（鐵皮）內電磁場分布情況，想知道艙室內大致的電場分布規律。
仿真模型為3*3*3m艙室頂部有一吸頂天線作為輻射源，然后在某一平面開了一個門0.6*2m，在腔體內取了3個平面來看，z=100mm,z=1000mm,z=2500mm來看空間電磁場分布，但是觀測的平面的圖看不出什么分布規律。

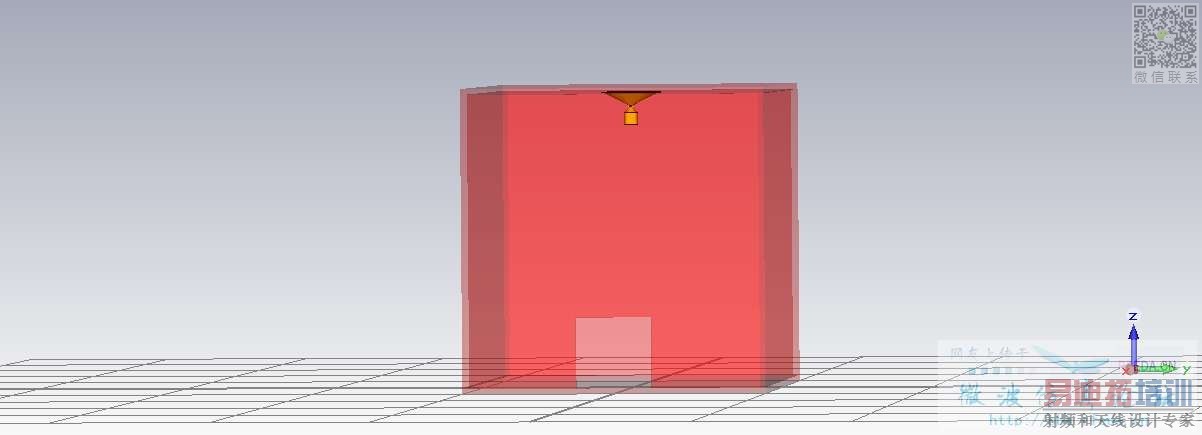

我的仿真模型為：

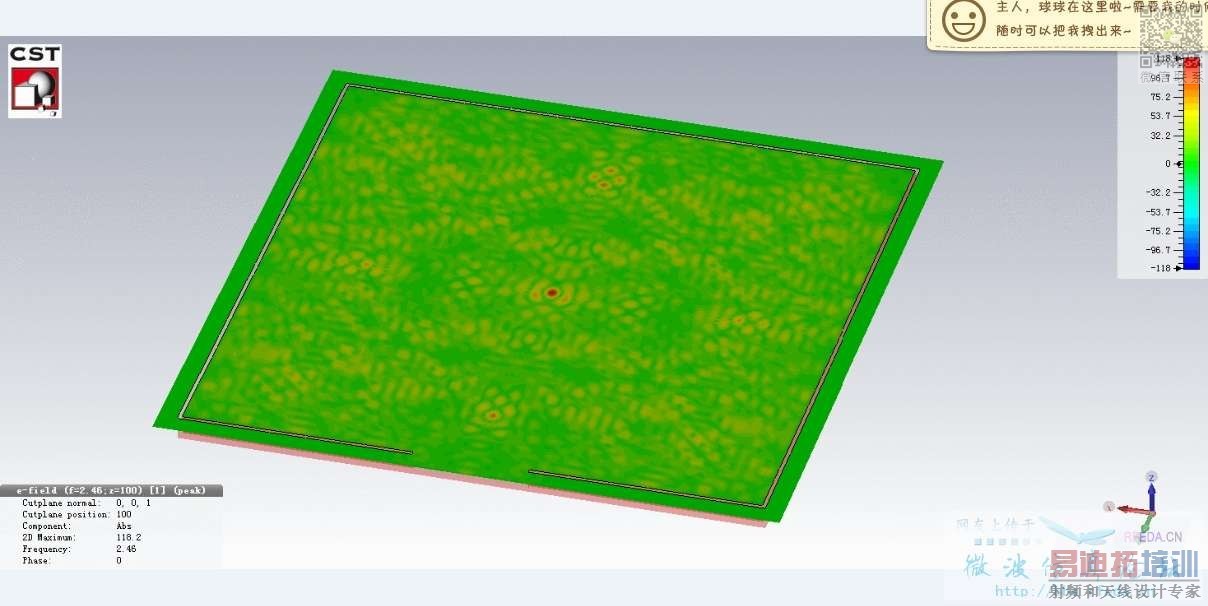

仿真結果為:z=100mm

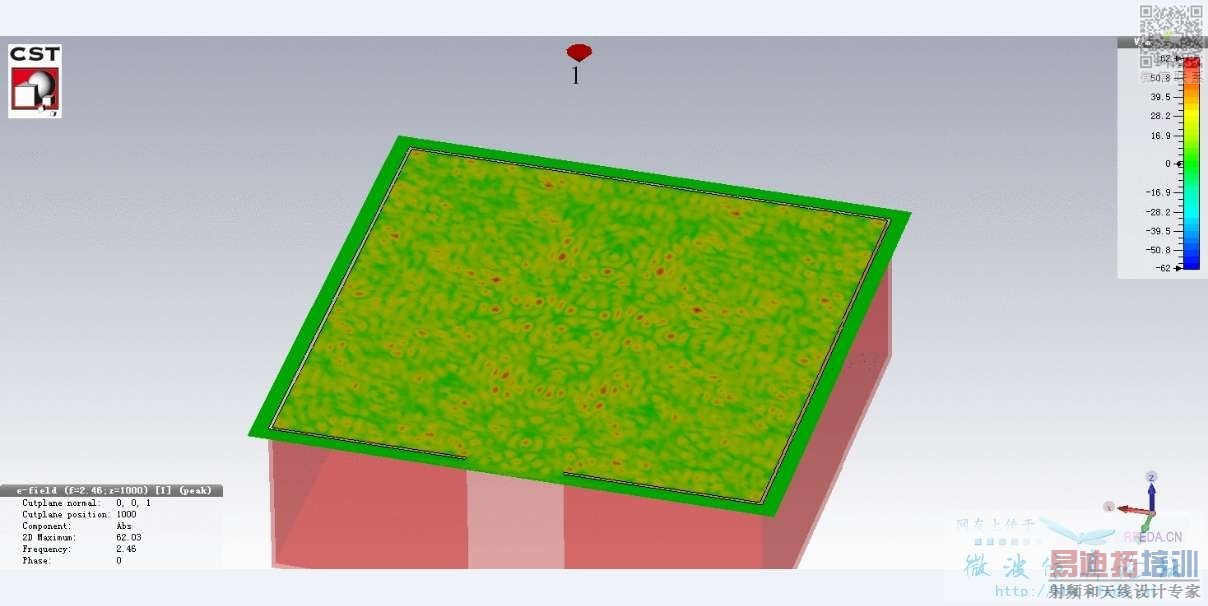

：z=1000mm

你想要得到什么規律呢

這樣的分布感覺很雜亂，沒有波導腔體內部的電場分布那么明顯。
本意是想知道哪些地方電場強度超過規定標準，知道這些地方是否影響到敏感設備正常工作。
請問CST能仿真一條線（z軸）上的電場分布嗎?

你的三個 平面是怎么設置的啊?怎么獲得平面上的場強的啊?

監視器中選擇近場E-field右邊點擊平面設置就行，自己可以選擇任意一個軸然后設置。

畫一個curve，然后用處理計算curve上的場就可以了

畫curve，然后用后處理模塊只能得到這條曲線上的平均值吧，不能得到沿著這條曲線上每一點的值。

很簡單你把E-field視圖中 bar中數值上限值固定為標準值
看哪些區域?yàn)榧t色即可

謝謝了，以前我弄錯了，已經解決了線上的仿真分布。

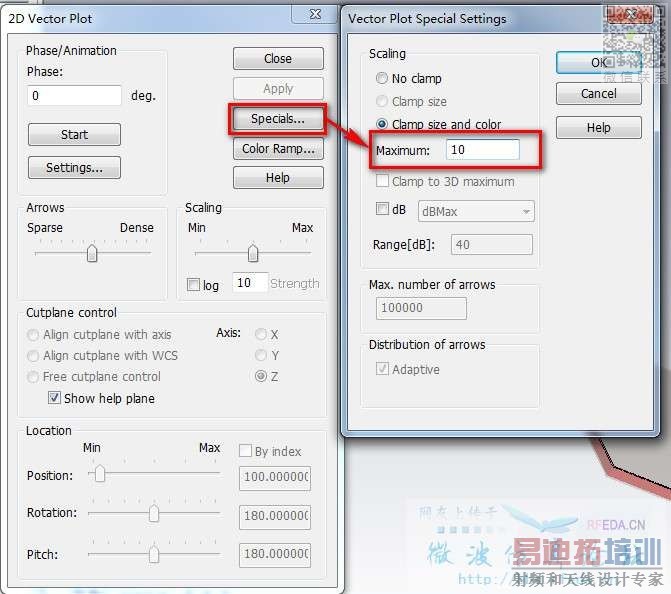

不知道我找到的是不是你所說的上限值。我修改了圖1的值。

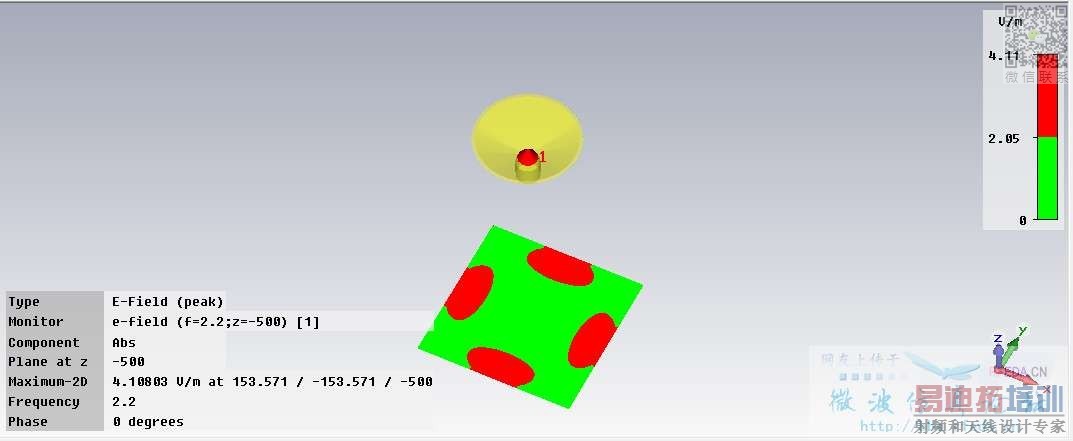

得到圖2的結果，

圖2中紅色區域表示超過了標準嗎?
我這樣設置時你說的那個意思嗎?

仔細看了一下這個數值只是改變場圖形顯示的方式，這個值越大說明場的分布圖密集，越小分布越疏散。那請問你說的那個bar中的標準值是在那里?能給一點大致的過程么?

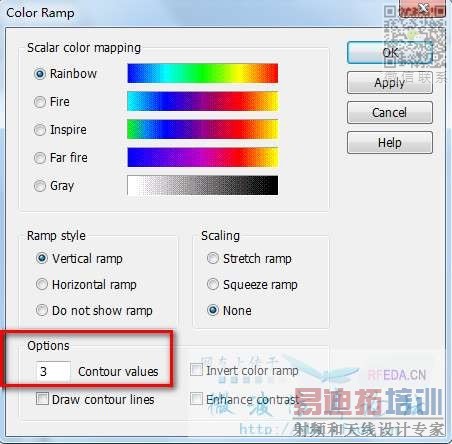

謝謝了，知道如何設置了。如下圖
[attachment=64968]

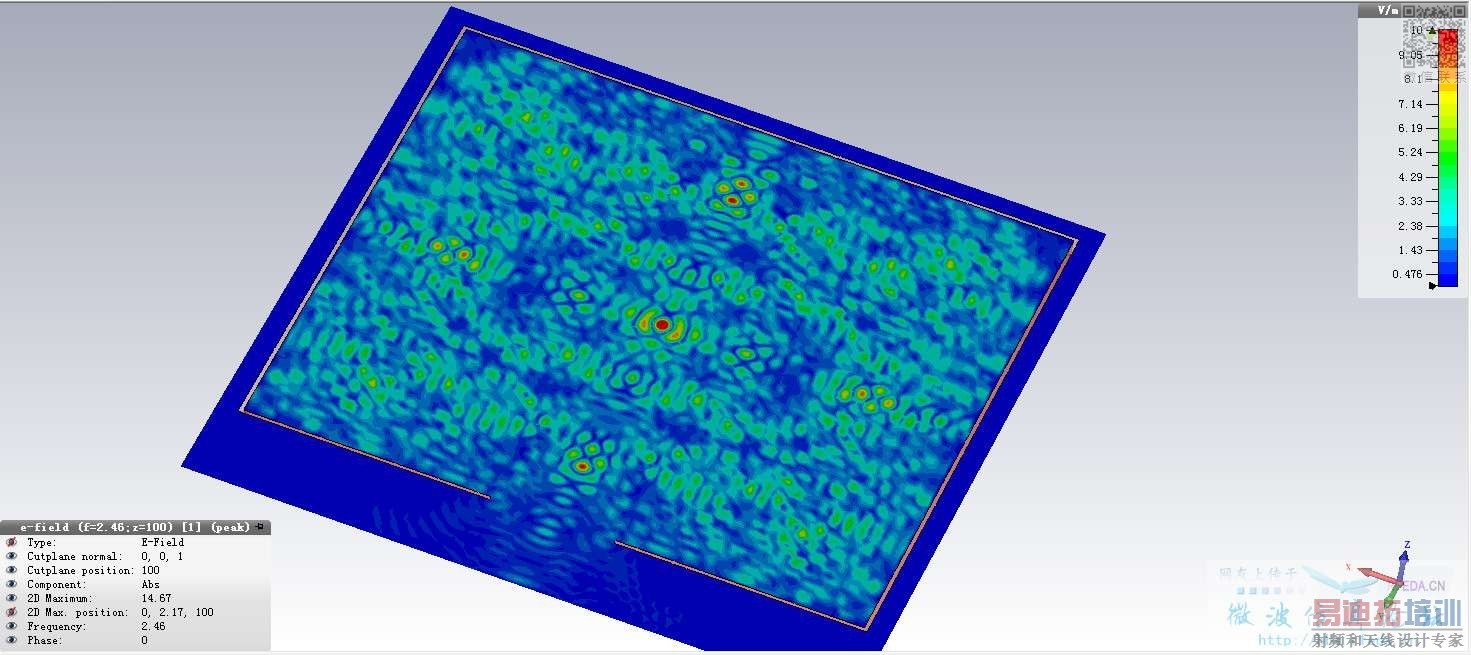

最大值設置為10V/m，GJB151A中規定艦船下方甲板標準10V/m。得到仿真結果
