關于CST色散模型的建立的疑問求解答
來源：edatop
更新時間：2024-08-31
閱讀：
想要建模的介電常數和電導率是這樣的

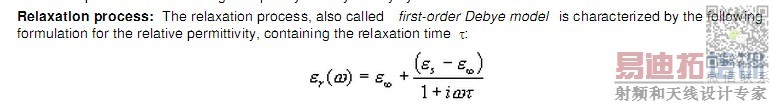

CST幫助里介紹的一階德拜模型如圖
我用到的公式是這樣的，

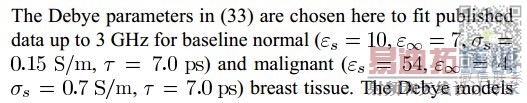

公式中提到的參數是這樣的，
我的疑問就是
1、如果我要在CST里建立這個材料的模型，按照幫助文件，那個沒有我的德拜公式的第三項。這個怎么整?
2、如果我想利用材料頁，色散那個子標簽里的user導入功能，我能不能這樣做?首先從介電常數和電導率圖里 選出0-12Ghz步長0.5Ghz對應的介電常數和電導率，然后根據公式33的左半部分，計算出德拜公式的實部和虛部的值，然后將這個值導入到CST里，CST會自動擬合出符合我導入值的分布曲線。這樣做對嗎? cst里的eps' 和eps''是不是對應的33公式的左半部分實部和虛部。色散材料這樣設置epsilon以后，電導率就包含在了eps''里了，不用另外設置了吧?
謝謝解答。
@hefang 求解答。謝謝
不懂色散，抱歉。
沒看見圖和公式阿
不過可以肯定的是，在cst中設置了相對介電常數和電導率，則復介電常數的實部和虛部就由程序幫你確定下來了，你甚至在開始仿真前就能看到實部和虛部與頻率的關系。
希望這幾張圖能解答你的問題
材料設置：

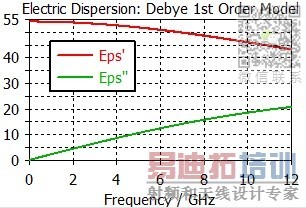

材料特性曲線：
maglignant材料的設置方法與前一種材料相同，材料特性曲線如下：
非常感謝您幫我看
非常感謝大神幫我看，謝謝
謝謝謝謝，我試一下看看。我用離散點導入的方法做的時候，程序一直擬合不到好的結果。

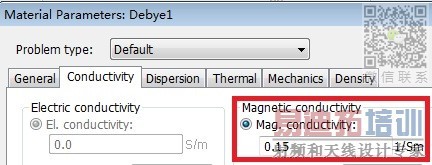

謝謝您的解答，您在磁導率這兒設置為0.15，我不知道為什么，0.15不是應該是電導率嗎?論文里的0.15s/m您設置的那個位置單位是0.15/ms 這兩個是不是不一致啊?
我也發現這個問題了，CST中，如果你在dispersion中對電色散進行設置，那么在conductivity中只能設置磁導率。
目前看來，只能結合一階德拜公式和你給的參數，算出復電導率的實部和虛部分別關于頻率的函數，用matlba把這兩個函數離散化，然后用dispersion里的user選項，導入這個離散數據文件。
謝謝啦，只能這樣了好像
