請教這個圓筒形的電場求解怎么設置呢?找了好久沒找到，極坐標吧應該，在哪設置呢
先占個沙發，馬上給出詳細的過程

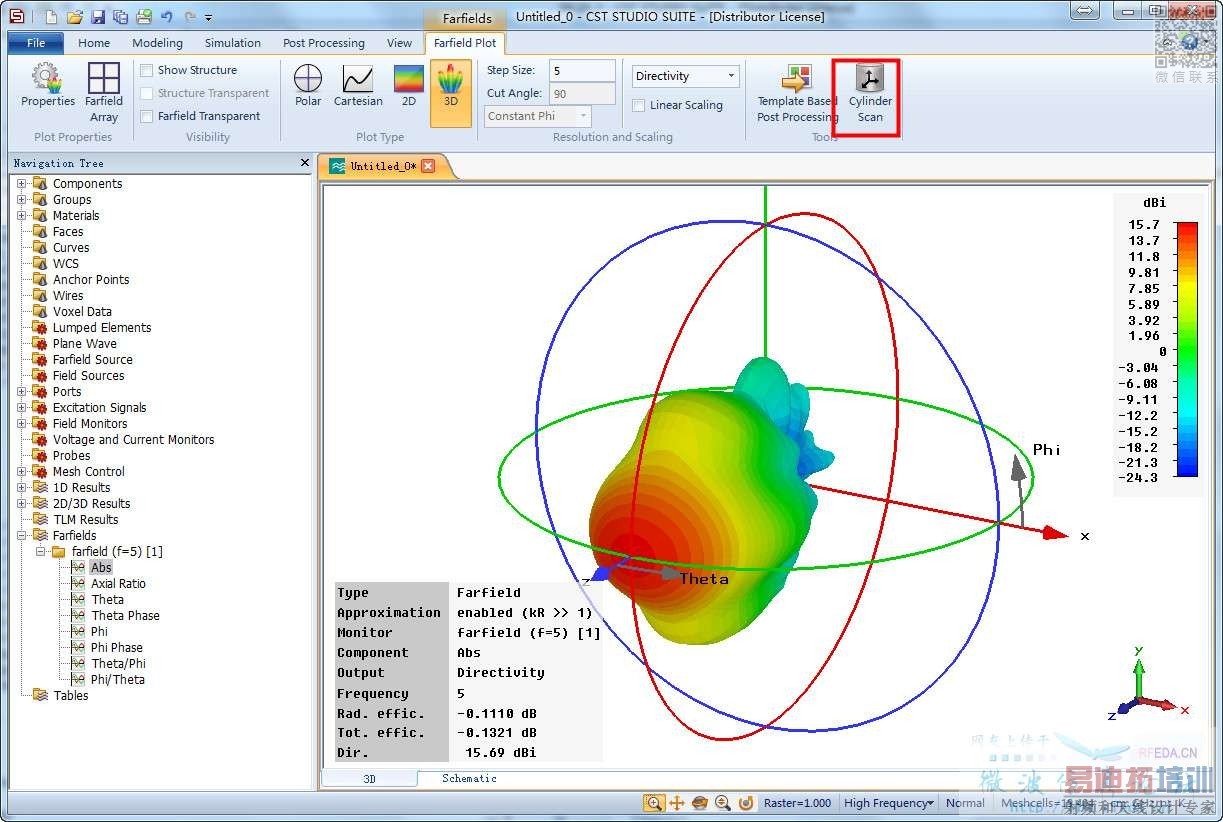

1. 以喇叭天線為例子，先仿真得到遠場方向圖，點擊Farfield Plot中的Cylinder Scan

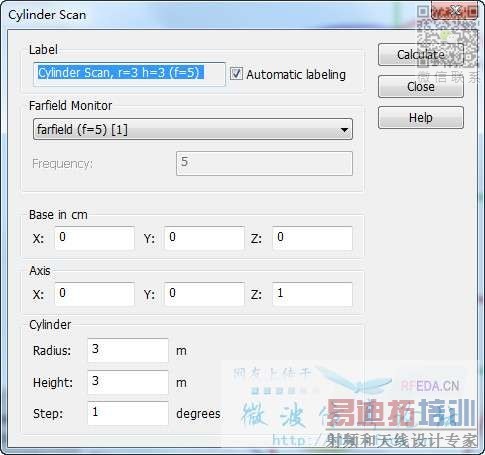

2. 彈出的對話框中，輸入柱面的信息，RE測試一般是1m 或3m

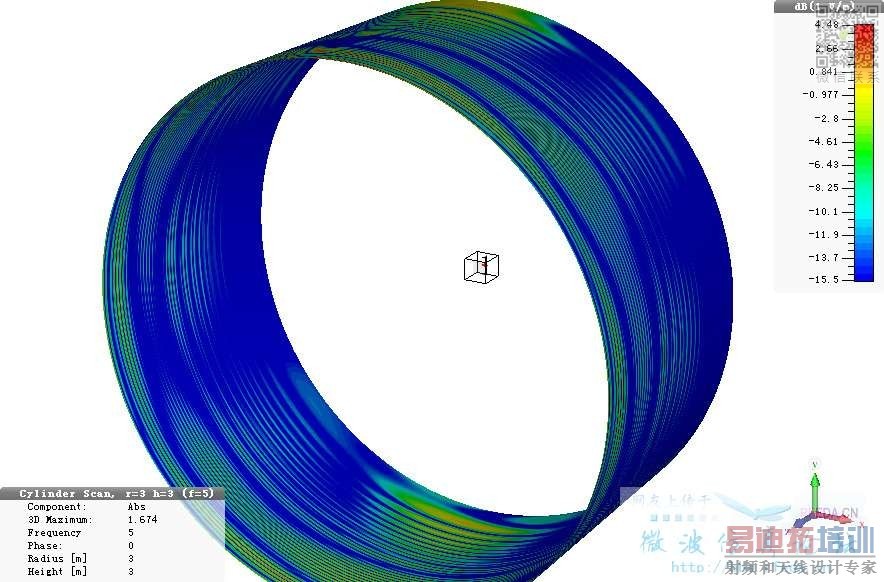

3. 點擊Calculate 即可得到你要的結果咯
4. Mission Complete！
大神，如果要仿真的不是天線周圍一圈的電場，求得是距離某一天線特定方向一個圓柱形電場值呢，就是輻射源不在桶中心。
誰規定輻射源一定在桶中心了
仔細看看我的截圖 base in cm什么意思?
我2012的CST咋沒見到Cylinder Scan
把Farfield plot里面翻遍了
CST2012木有 這是2013新加入的功能。
建議更新你的CST版本
