關于solidworks導入CST的問題

來源：edatop 更新時間：2024-08-31 閱讀：

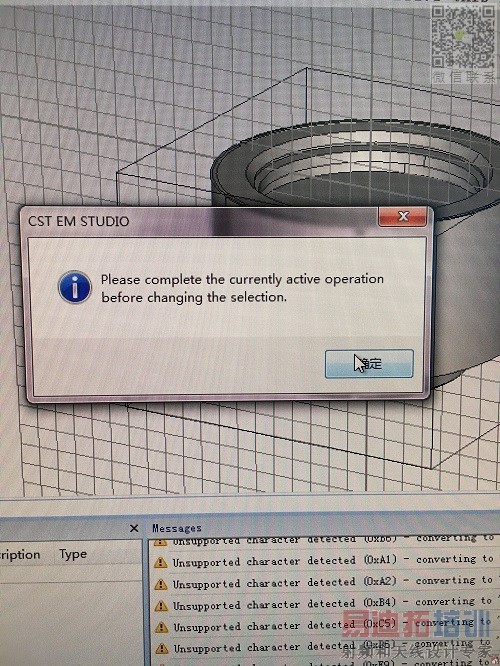

夏美剛開始學習cst，想請教一下，SolidWorks的STEP和IGES導入CST之后，下面出現第一幅圖的錯誤提示，然后想將其設置成磁鐵材料，會彈出以下對話框，請問這是怎么回事呢?

另外，如果我想畫以下這一排柱子，怎么才能實現呢?就是畫一個之后怎么讓他按照這種排列方式復制呢?

第一個問題是3D格式兼容的問題，建議使用*.sat、*.stp、*.step
第二個問題: 一者你可以整個結構都在CAD里完成后再轉過來、二者如我附件的話...你還得懂布爾代數(但是在應用上會比較方便)。

小編留言：

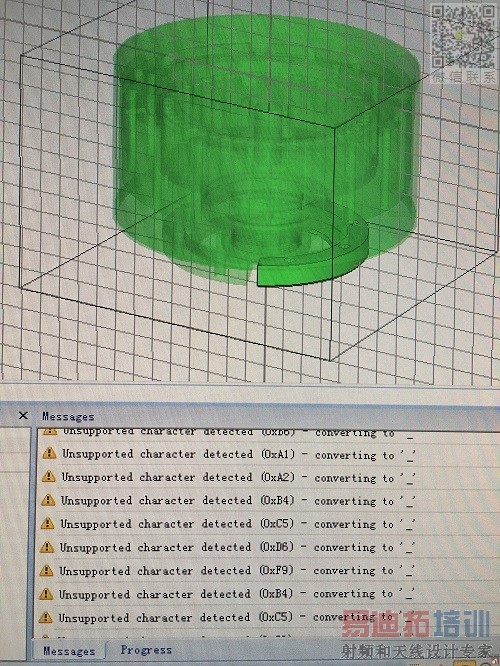

我用了.STEP還是會出現第二圖的情況，沒法更改導入圖的尺寸，也沒法吧導入圖設置成磁鐵。
您這個布爾代數怎么弄呢，我用了旋轉，但是沒法畫成您這樣的。請高手賜教

導入的模型無法(原形)修改，只能加入或是剪切。
導入的模型可以指定、改變材料，可能是你還不熟悉CST的 component 區塊的運作方式。

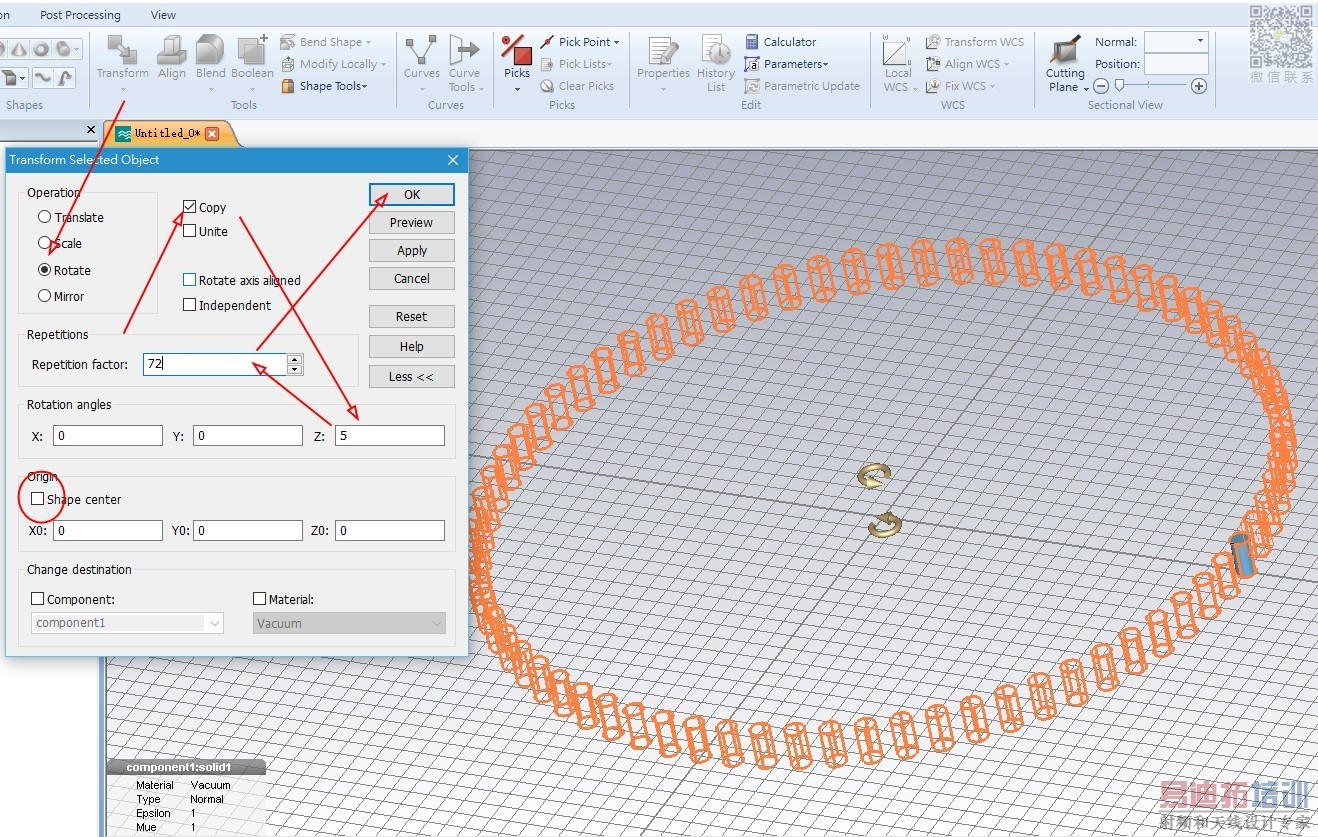

旋轉角度、個數、直徑大小盡在那張圖片里操作而已，至于布爾代數是指你要合成--你最后那張圖片的模型時使用。并非在排列圓柱之時。

那張圖的問題解決了，我之前花了一個圓柱在中心，所以怎么旋轉都是在中心。太感謝您了。
那尺寸大小的話是按照原圖的尺寸大小么?我導入后坐標系也發生變化了，請問一下和solidworks的坐標系的對應關系您知道么?
另外，我想畫一個下面這種形狀的coil，是一個彎管狀物。麻煩您給看看怎么實現呢。

坐標系如無意外一般均會是Global system (x、y、z)，只有在做圖中會動用到WCS (u、v、w)。
很少的案例中會用WCS做為導出的坐標(作者一開始就以WCS作畫)。

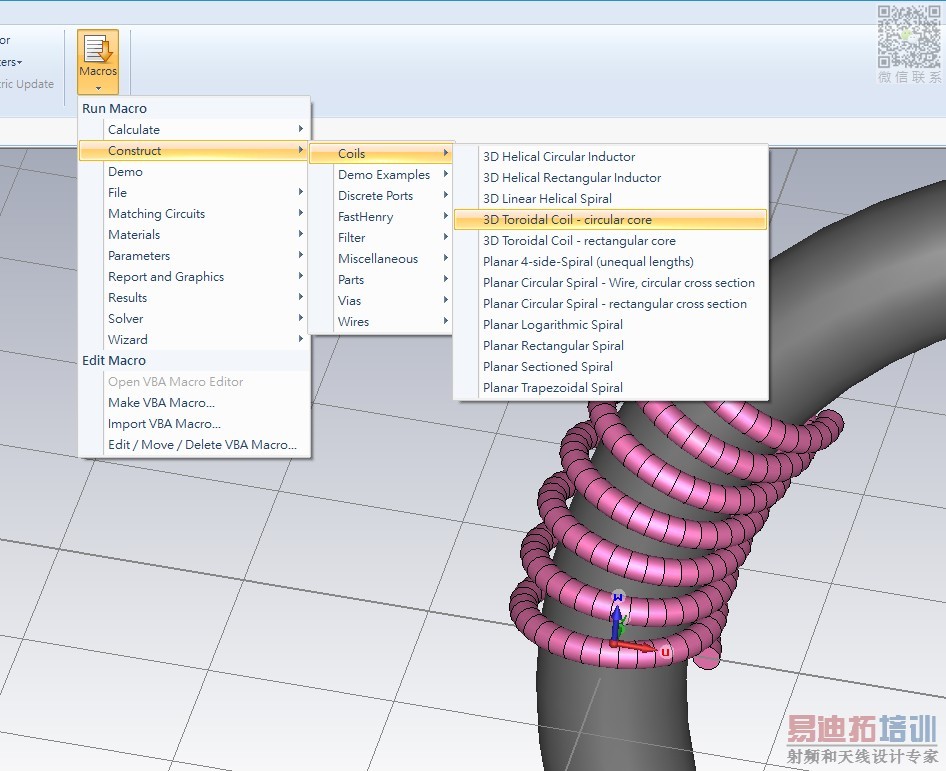

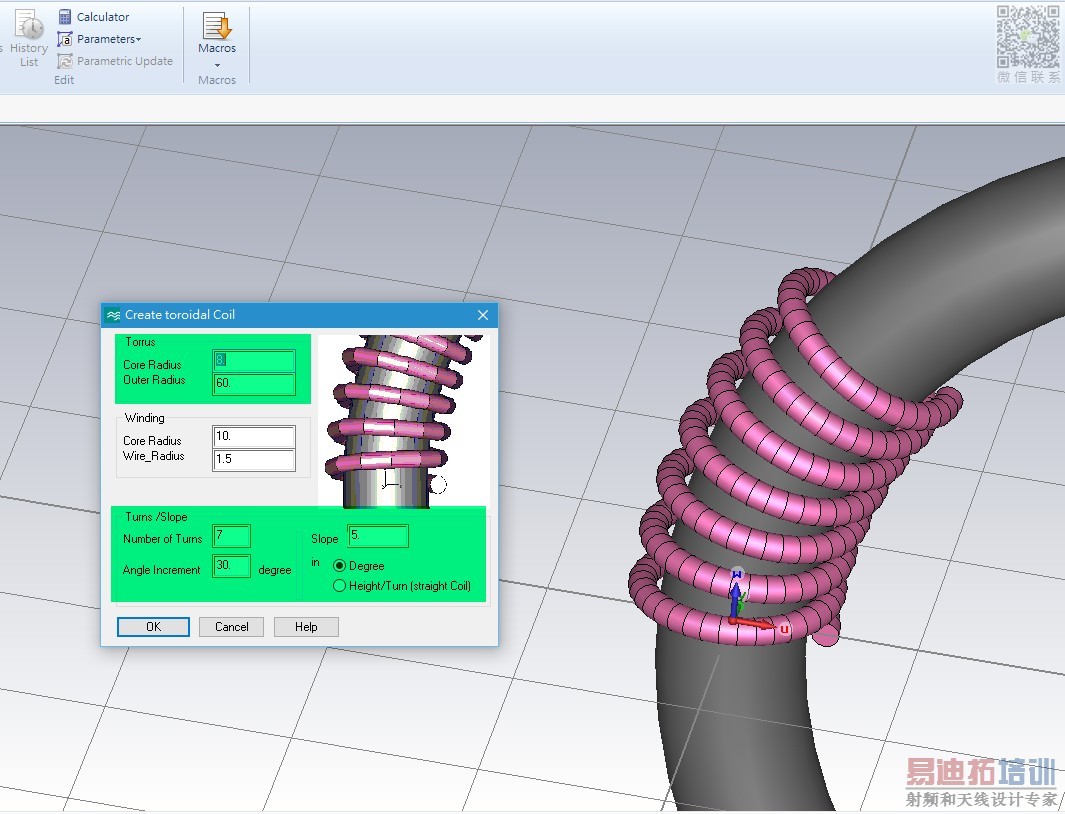

第二個問題你或許可以由CST的內建功能中去找靈感。

** 做學問的原則是: 為什么要這樣做? 怎樣做才會達成想要的結果！? 而通常結果并不重要，而是從過程中、獲得多少心得經驗?

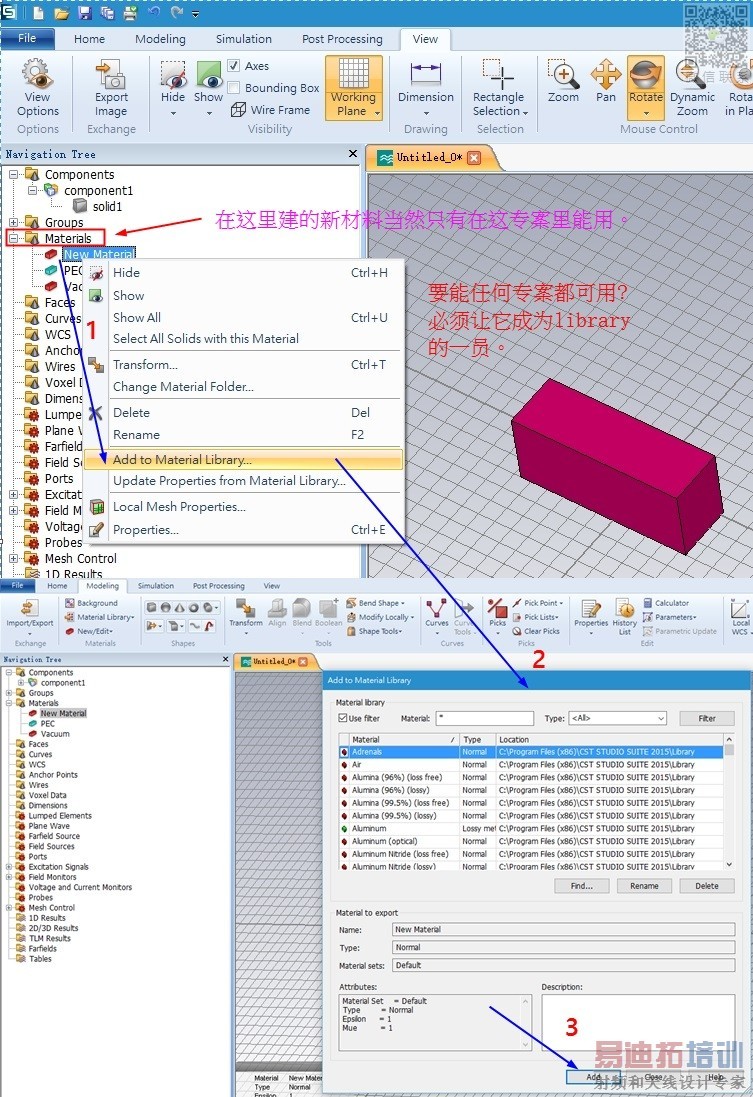

自建新材料如何能讓它在另外的專案中也能使用。

您好，想請教下，在CST里面怎么講模擬的電場和磁場輸出磁場線而不是剪頭的格式呢?我看有人說用isoline可以實現，但是嘗試很久，發現在3D scalar的幫助下才有這個，但我打開3D plot properties時只有3D vector，這里面沒有isoline，請大神指教。
另外，還有就是按照您上面的方法我設置了新材料，在library里面也有，但是調用的時候顯示“import of materal“Fe2”failed”。

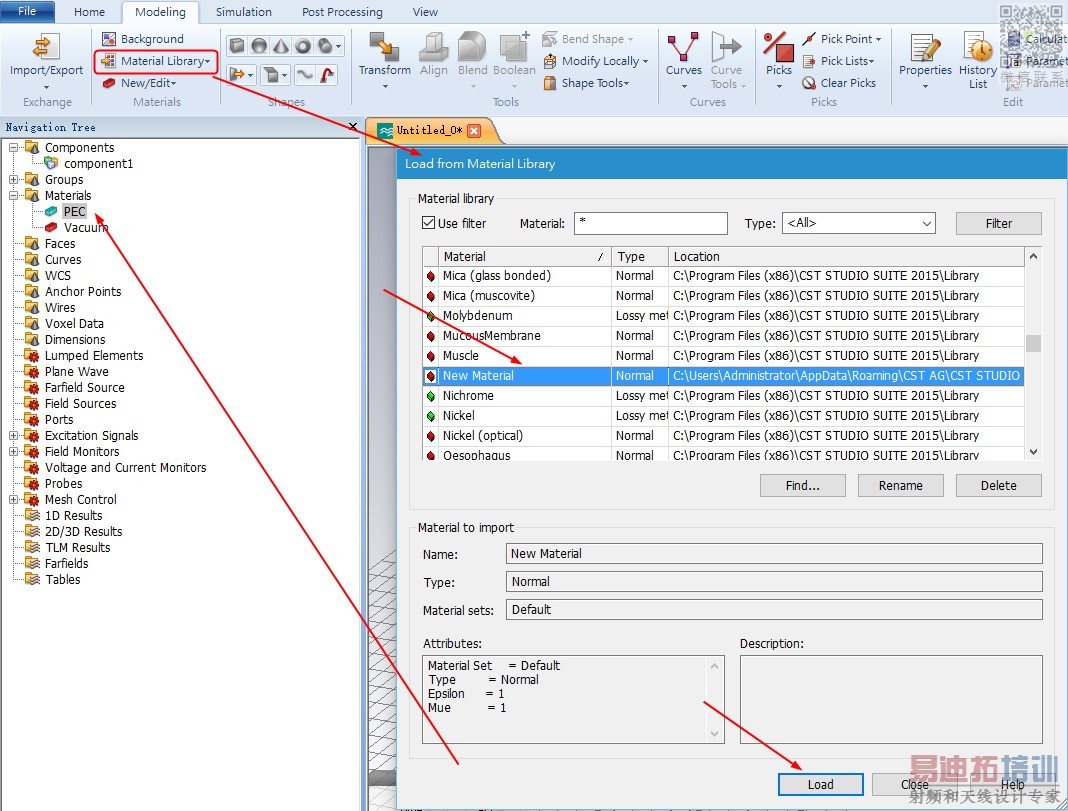

想看Isoline的必要條件....另外調用library 是使用load 而不是Import。
