S11太小  仿真參數設置

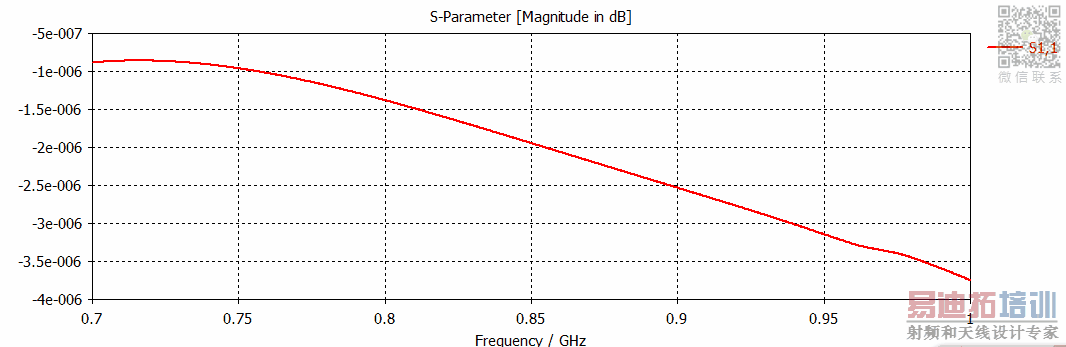

求助大神們，小弟剛用CST2014，天線的各項參數沒問題，但是仿真出來的S11太小了，這是什么原因.....求解答，感激不盡

不要沉.....急感謝各路大神

不知道天線有多長，是不是頻率范圍設的不夠寬?

同上。
你的觀察頻率范圍是0.7 - 1.0GHz。
常用的范圍可能為0.5 - 3.0GHz, 或者 0 - 3.0GHz.
你的截圖pattern上只能看到一部分。
無法推斷電長度是不是夠在1GHz以下產生諧振。
可以先算算看 pattern的電長度對應的諧振頻率。

首先謝謝您們，我的頻率范圍是對的，之前天線用H F S S仿真過在9 2 2 MHz，把CST頻率范圍加大也是S 11都很小，之前H F S S仿真能達到-30 dB的。我懷疑是饋電有問題，或者邊界條件監視器設置不對。

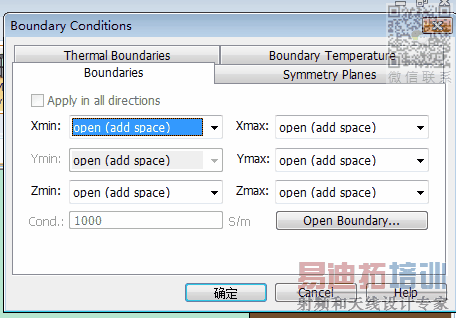

嗯，好，那首先你的邊界條件是對的，沒有問題。
那問題可能是端口處了，端口兩端有接觸到板子跟天線嗎，材質也都是金屬嗎?
方便的話，模型傳上來瞅瞅嘍。

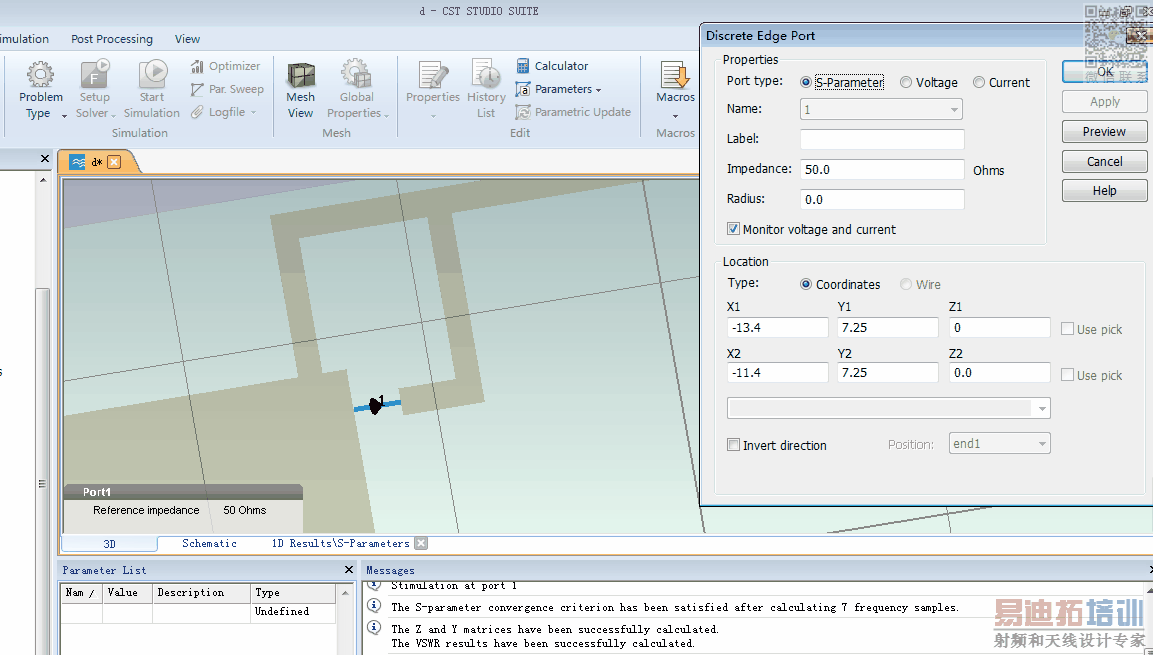

設置端口的時候是用pick選取的兩個點，一個是天線左端底邊中點，如圖，另一個點就是改了一下X坐標，正常的操作啊材質是銅，copper。我完全模仿CST中的單極子例子仿真的結果S11也有一點區別，不知道哪里的設置有問題。

我用的是芯片饋電，有阻抗，這個在HFSS里就畫一個矩形線積分就行了

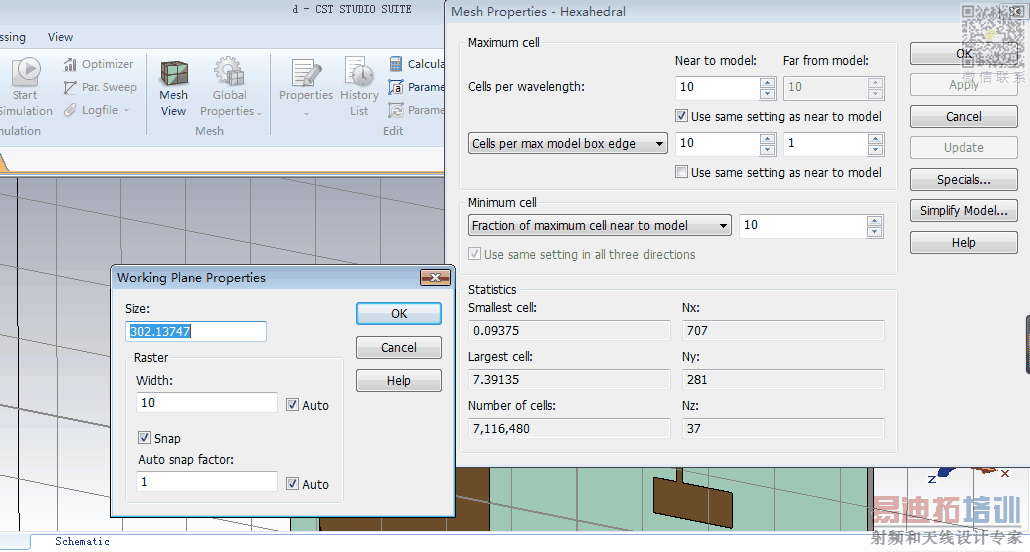

方便截圖看看 饋線位置和的網格剖分嗎
或許網格設置的原因導致饋線設置不恰當
之前的同仁有遇到類似的問題

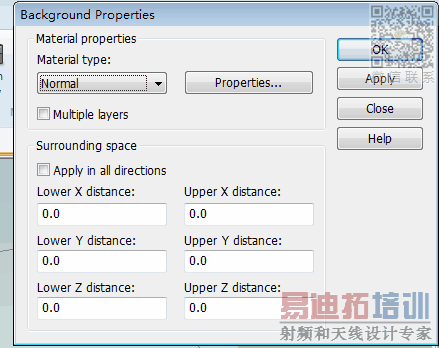

額，您看我上傳的截圖
