CST MWS 仿真時，微帶線，貼片天線及地板等一些金屬板的厚度，以及波端口的尺寸對仿真結果的影響

CST MWS 仿真時，微帶線，貼片天線及地板等一些金屬板的厚度，對仿真結果又影響嗎?
另外，在設置端口時，端口的大小與仿真結果有影響嗎?

金屬板的厚度貌似有些影響，但是影響應該不是特別大，建議將厚度考慮進去。
CST里面對為微帶線設置波端口，是有要求的。這個在很多的帖子里面有有所講述，請花點時間看下大家對該問題的看法。

好的，感謝小編，我會去找找看的
厚度的話一般我在建模的時候設置多少合適呢?

工業默認值：0.035 mm。

也有0.018mm的

至于PCB金屬厚度，取決于所選擇的PCB材料。在一本書上看到微帶線的損耗與金屬層的厚度有關系。

要看實際銅厚了，有耗金屬的厚度對結果是有影響的，建議按照實際厚度進行建模設置。

非常感謝你的分享

恕冒犯：仿真結果微帶線基片厚度對導體損耗曲線大致如何呢?

這個完全可以仿真出來的，建個模型參數掃描一下就可以了

好，我之前都是設的0，難怪結果不對。

設置為0，應該不至于不對。

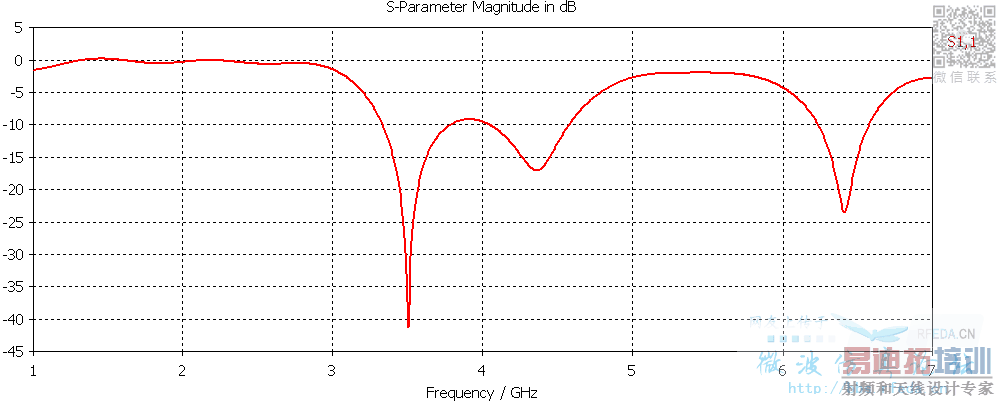

我嘗試了0和0.035和0.05，影響不大，但是0和1mm，影響巨大

這個厚度和網格劃分有關系么。

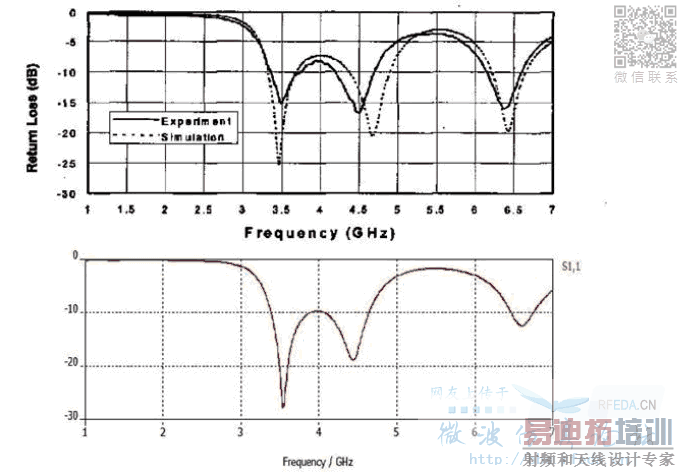

嗯，影響不大，還有其他的參數影響，但是地板的厚度如果設成3倍的基板厚度時，相差就很大！其實我想說地板厚度在全書上看到是3倍基板的厚度，為什么接近事實的卻不是這個設置！
