CST MWS關于變量參數結果顯示的問題

---

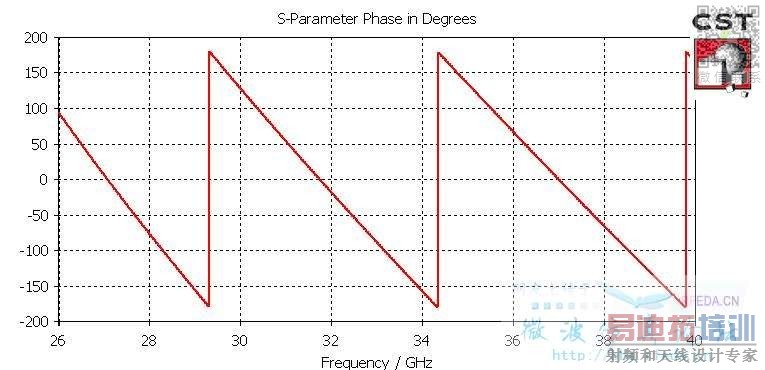

在一開始仿真時得出反射系數相位為這種折線形式：

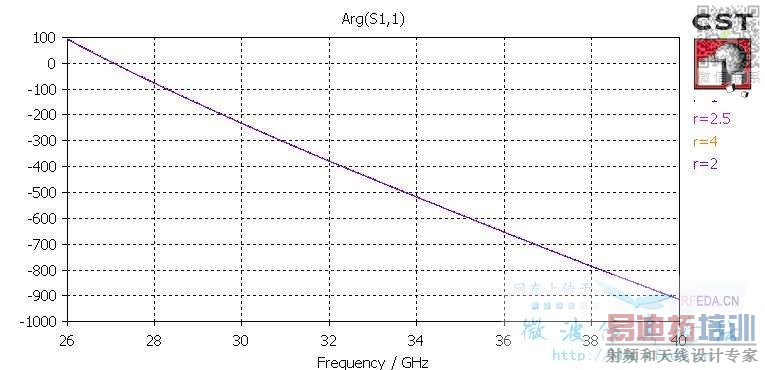

但為什么對一個結構參數進行參量掃描后，table里出現的相位曲線是斜線形式?就是其相位不會在低于-180度時自動反轉為+180度。

可以把它改為折線形式嗎? 如果不能，怎樣做才能對結構參數變化時的仿真結果以折線形式進行比較? 例如：某一長度取1、2、3、4，仿真后的相位曲線分別為折線1、折線2、折線3、折線4，然后將4條折線放在一張圖中比較。
請各位高手指點迷津，多謝。

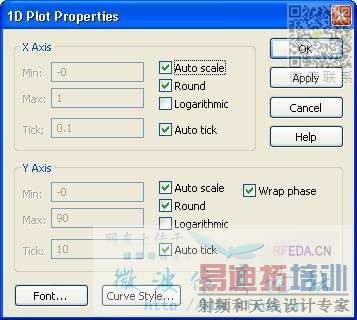

選"Wrap phase"即可。

CST MWS幫助文件《1D Plot Properties》。

謝了啊。
1D結果確實是折線形，但用參數掃描得出的table里1Dproperty里沒有這個選項啊，這樣可以調嗎?
如果不能，如何將相位曲線進行這種折線形式的互相比較?

你試了嗎?參數掃描的不是1D形式?

有1D，但1D Plot Properties里沒有Wrap phase這個選項，其他的都一樣。我用的是2010版

我看了2010的Help，里面有"Wrap Phase"。

我的意思是如果從導航樹tables--->1D result--->arg(S11)，右鍵選擇1D plot properties，里面沒有Wrap Phase；如果是1D result--->arg(S)，這個里面1D plot properties里面是有Wrap Phase，我在幫助里沒找到table關于plot properties的東西，是它原本就沒有嗎?

2010已經卸載了，在2012里的table里是可以的。

這樣啊，還是謝謝了。
