CST DS開關電源MOSFET驅動

在用DS中，設計開關電源，遇到一個困惑，MOSFET管的驅動電壓波形，本來是需要一個可以調節占空比的方波，在想這個電壓怎么實現，用電壓源也沒有說可以設置占空比的啊，如果用外部激勵，但是也不清楚占空比怎么弄，希望大家能夠指點迷津

在DS中添加瞬態仿真任務

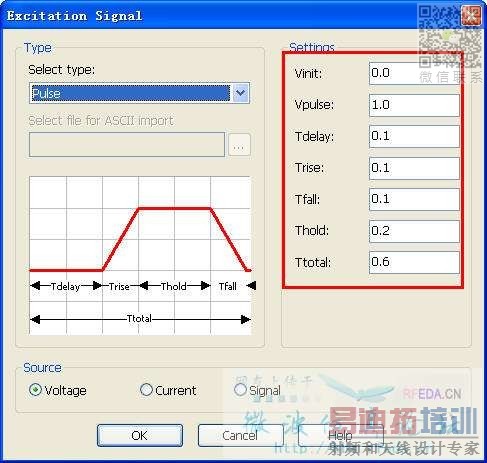

可以設置時域信號波形，將信號波形選擇為脈沖pulse，設置各個參數就可以設置占空比了
占空比的定義請百度。

改版了不會用了。

或者使用spice模型定義一個脈沖信號源。

非常謝謝你，可以設置脈沖源，但還有點問題問問你，比如測量電路某一支路的電壓，是用探針嗎，嘗試了設置探針了，但是只是測某一點的電位，支路電壓那該兩點電位減了，該怎么弄啊?謝謝你！

你也說了，支路電壓是兩個點電位相減，那設置兩個探針，將得到的電位相減不就行了

我也遇到這個問題，就是PSpice里的Vpulse脈沖電壓信號。
像您說的這樣做了，如何與MOSFET的Gate相連?
