CST EMS怎么畫一條蚊香狀曲線？
來源：edatop
更新時間：2024-09-01
閱讀：
如題，曲線之間的間隔要一樣大。
只要知道曲線的參數方程就可以畫，在modeling——Curves里面有個畫解析曲線的選項
我只知道大圓減小圓，不過好麻煩，肯定有簡單的方法。
不知道是不是用編程的方法畫，這一部分我還沒接觸。
額，我知道其他有軟件可以畫的，比如cad
可以用vba，一樓的方法最直接，不知道你要畫什么?阿基米德螺旋線還是什么，找到對應的方程就可以寫出來了

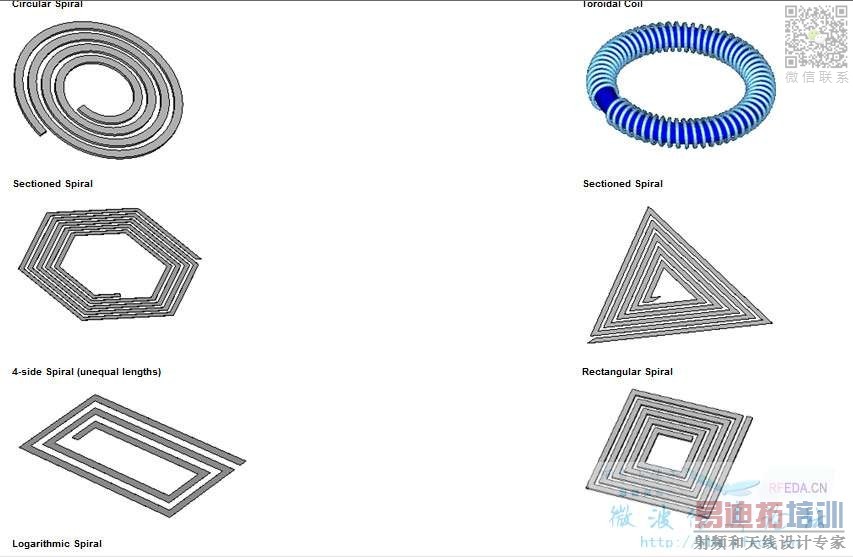

補充樓上其他幾類螺線圈的配圖：
就是這個線圈，感謝樓上所有人。那如果給這個線圈加上一個正弦信號要怎么辦呢?

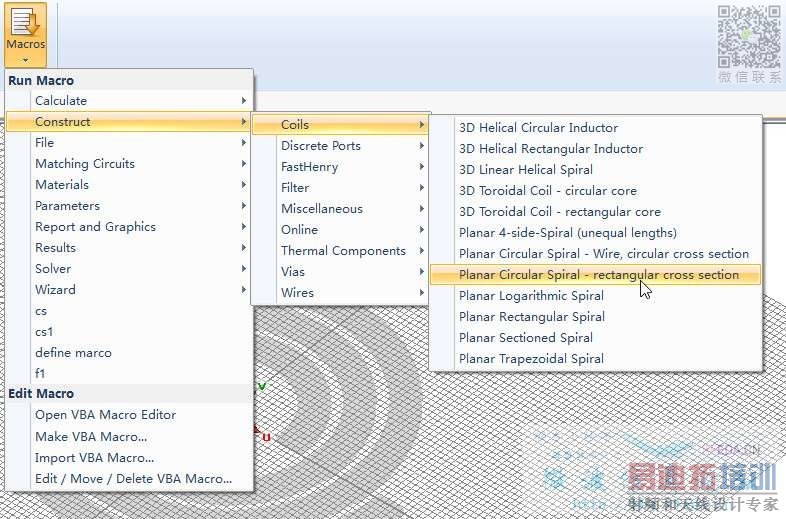

macros！
能不能詳細點，我知道仿真信號幅度，頻率但不知道是正弦波還是方波或者是其他波。
MWS的主打算法是T。T要求你的激勵信號是能量有限信號。也就是上升后有限時間衰減。如果你要用正弦，那么也只能選擇有限時間內的幾個周期
