CST仿真中傳輸模式如何判斷？

---

CST的仿真只能看PORT口的激勵模式，但是port口之間器件的傳輸模式（比如TM,TE模）有沒有辦法能看出來，或者分析出來?
能否通過加場監視器，然后看電，磁力場線是否有縱向分量來判別?

仿真完成后，有2D result 里可以看到端口的電磁 磁場分布。
至于你說的傳輸模式，需要在仿真前先設置E場監視器，H監視器。然后仿真完后看2D/3D 里的場分布

小編留言：

這些我知道，問題就是我不知道如何通過場監視器來判斷在傳輸方向上是否有分量。比如說，H場監視器設置在傳輸器件的中間，設為Y方向。仿真后的場監視器中有X,Y,Z,Abs.四種形式。看哪一種，怎么判斷?因為你點擊X,Y,Z會顯示不同的場分布（X,Y,Z是不是指代H的三個軸分量?但是場監視器怎么表示三個軸的分量?）。如果我點擊場監視器，讓其顯示H的力場線，假設沒有看到力場線在傳輸方向有分量，是不是可以憑此斷定在器件中傳輸的是TM模式?

小編寫了好多，以下面一個在線例子的喇叭為例吧。極化是Y軸的，TE10的主模。

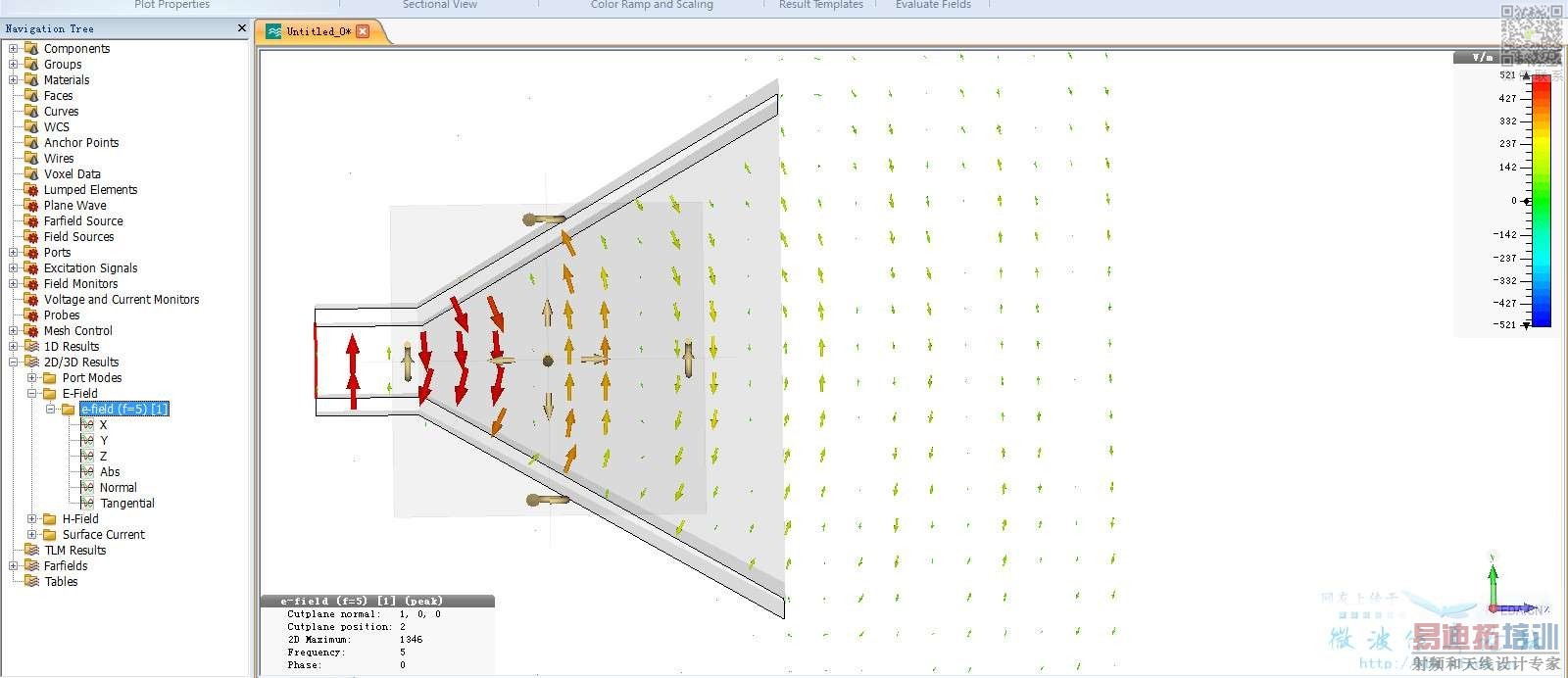

直接點擊文件夾可以看到3D

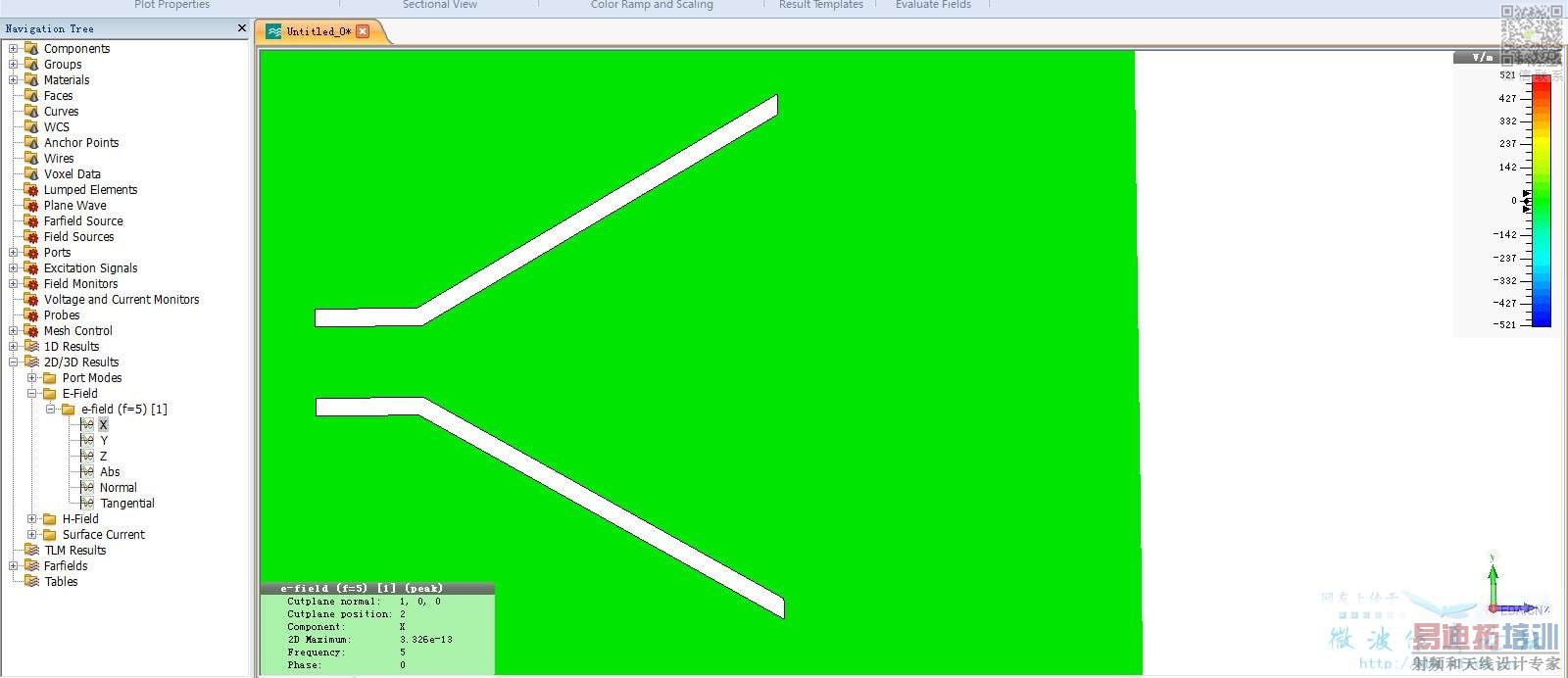

X分離基本沒有

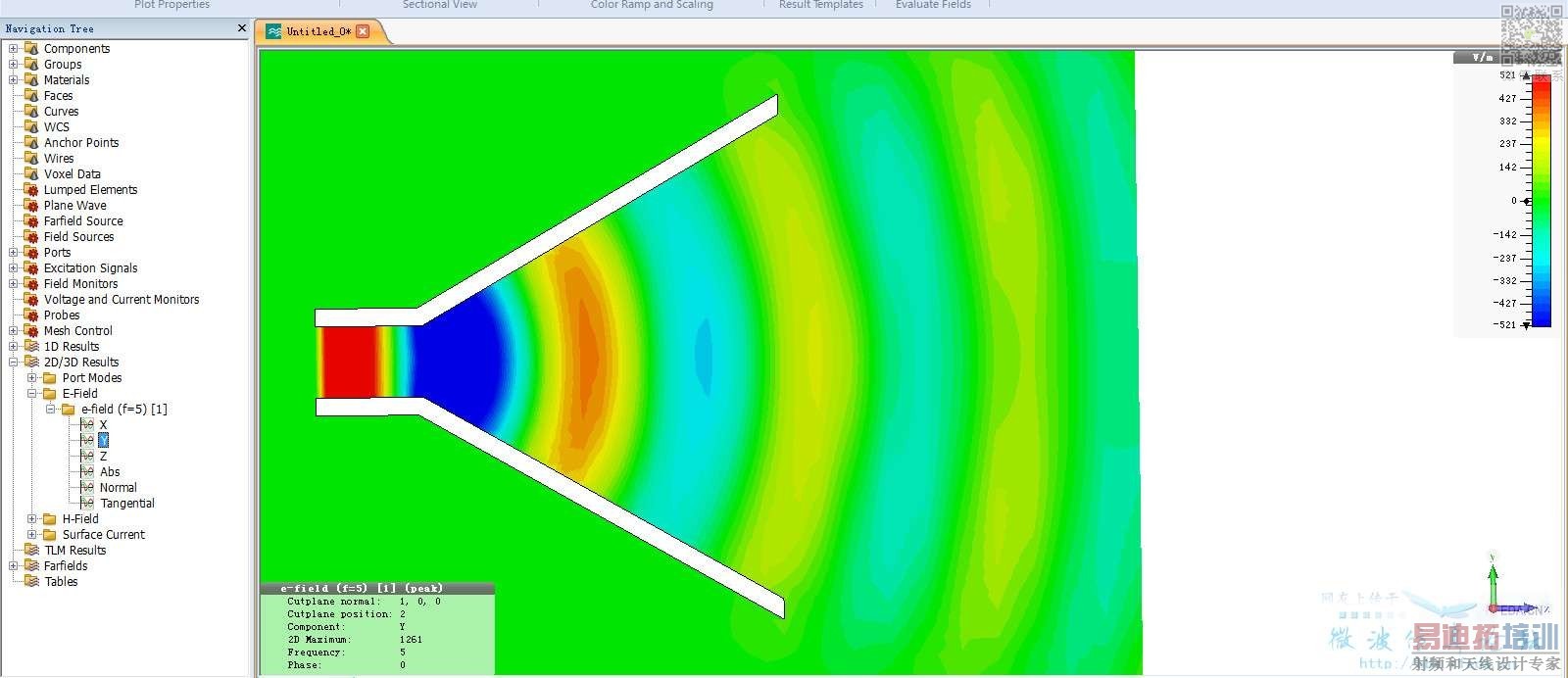

Y軸很多，很明顯

橫電波，即沿傳播方向Z軸幾乎沒有，但在喇叭變換段有模式轉換。

小編留言：

突然想起來一個問題：你的場監視器設的在X平面，YZ分量是可以看出來有沒有，但是X分量不是與監視器的面垂直，能用來做判定X方向無分量的依據么?

我倒是覺得還是應該多看看 經典的微波教材 將模式的理論 熟悉后再借助仿真軟件來驗證

小編留言：

可是熟悉歸熟悉，最終的仿真你還是得從圖形上得出。
