新人咨詢有關微帶線端口設置和CST仿真器的問題
我是初學CST和微波，有關CST的資料也看了一些，但仍然有些問題不是很明白，希望大家能給我一些指導，謝謝了……

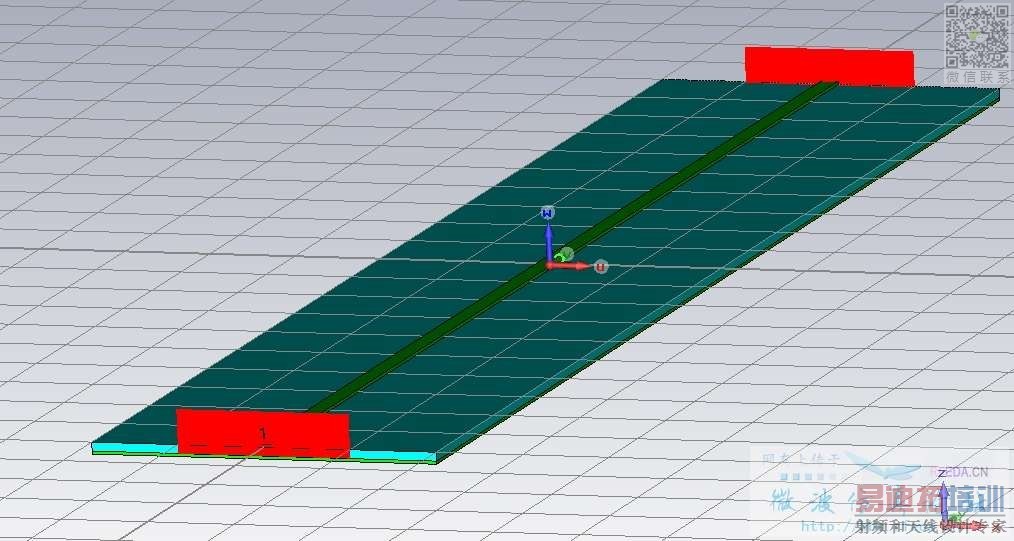

我的仿真對象是微帶線，如下圖所示：
1.請問端口這個概念是不是只在Transient Solver仿真中求解S參數時有用?
2.問一個小白問題，請問CST在運行Transient Solver時，是先算出微帶線中電磁場和表面電流的分布，在據此得到S參數嗎?或者說S參數和場監視器所求的場分布有什么關系?
3.端口與接地平面相連還是不相連對仿真結果有什么影響，所表示的實際的物理意義有什么不同?
4.接地平面應該如何設置邊界條件，才能表現出它的接地特性?
5.我想仿真的目的：在微帶線一個端口輸入一定頻率的方波或者正弦波信號，仿真得出微帶線所在空間的所有頻率范圍內的近場分布和另一個端口的輸出波形，并導出數據文件。請問CST可以實現嗎?

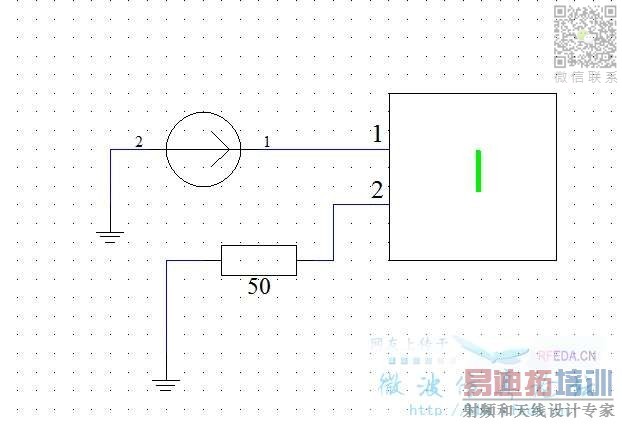

6.如果5中的問題可以實現，那是不是在設計工作室中進行如下設置即可?
7.進一步的問題，應該使用哪一個仿真器，是Transient Solver嗎?
8.仿真微帶線結構的邊界條件和背景材料一般如何設置?
9.端口設置中的多芯端口是什么意思，例如，我想仿真一條為微帶線所產生的電磁場在另一條平行微帶線上產生信號干擾，應該使用兩個端口，還是一個多芯端口?
10.CST中的Curves是用來做什么的?
希望熱心的人可以幫我分析一下，
1. 不是。端口是端口，求解器是求解器。CST MWS幫助文件《Excitation Source Overview》和《Which Solver To Use》。
2. 不是、不嚴謹、不準確。CST MWS幫助文件《Signals in Time Domain Simulations》和《Monitors》。
3. 自己試一試不就知道了么。物理意義就是接地或者不接地……。
4. CST MWS幫助文件《Boundary Conditions - Boundaries》。
5. 可以。
6. MWS就可以，DS不了解。
7. MWS還是DS?
8. 實際測量是什么樣，仿真就是什么樣。
謝謝熱心回答，我會再看一下幫助文件的……
追問：
針對問題5-7，請問在MWS中如何實現，可不可簡單說明一下?
我現在只會在兩端設置兩個端口，然后進行Trasient Solver仿真，只能得到S參數和一定頻率下的電磁場分布，但不知道這個分布是在什么樣的激勵下產生的……
還有就是，我如何自定義輸入信號的波形和頻率?
就是你設置的端口激勵得到的，在2D/3D結果中可以看到端口的模式
在Navigation Tree中的Excitation signals點擊右鍵，選擇NEw，設置個新的波形
原來是這樣啊，那這個激勵可以分配給不同的端口嗎?
比如說Port1設置成方波，Port2設置成正弦波，然后讓Port1和Port2同時激勵，觀察此時的近場分布情況…………
可以啊，只要設置得當，都可以的～
可以自定義激勵函數。CST MWS幫助文件《Excitation Functions》。
近場分布用monitors。
輸出波形沒有說明是什么輸出波形。
導出執行Export操作。CST MWS幫助文件《Exporting Results Overview》。
CST MWS幫助文件《Excitation Selection》。
我在增加了激勵信號，但沒有找到定義對應于哪個端口的選項?
而且我選擇用戶定義的信號的時候，卻轉到了一段代碼里，不懂了…………
謝謝，了解的差不多了，幫助很大……
繼續仿真去了，有問題再來請教，
