新手關于CST仿真的三個問題
大家好，這兩天我剛剛開始學習CST（cst2013的界面變動太大了，有些CST的教程都不是很好用）的使用，之前都是用的IE3D，偶爾也用用HFSS，現在學習cst使用基本上都是盲人摸象的程度。我有幾個問題（ 很低智商。），請教一下各位前輩
1：boundary的大小如何變動。請問在CST中有更改boundary的選項么?
[attachment=62592]
2：在HFSS中在仿真體的外圍包一個腔體，就可以設置邊界條件。但是在CST中自帶的planner-filter的例子中卻沒有component是定義腔體的。也就是說CST的邊界大小和HFSS中不一樣么?
3：之前瞎仿了一個CPW的傳輸線，在仿真的時候出現了the propagation constant of port 1 is zero的錯誤，請問是為什么呢。
暫時就這三個問題，汗顏啊。
另外學習cst2013有沒有一些好的知道材料啊，下了幾個都是04,05年的材料。謝謝！

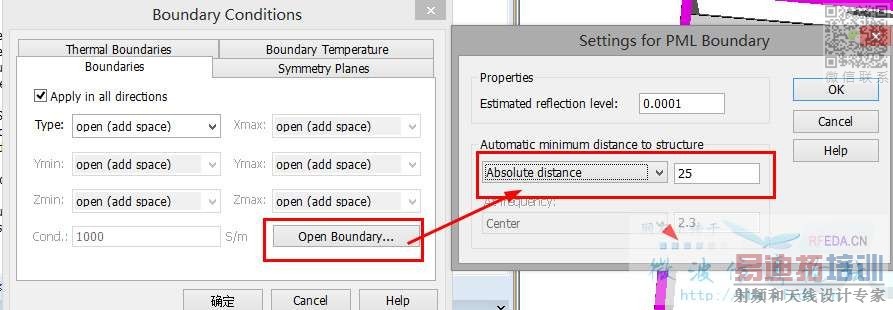

1.simulation選項卡，點開有個邊界條件按鈕，進去可以設置邊界條件的絕對位置，也可以在背景(backguound)在Xmin ymin xmax那里設置距離。
2.3看不懂，不想猜了
謝謝！有好多東西都不會，估計要一直泡在論壇里了，謝謝啦！
U R WELCOME
我來回答一下：
1、可以通過simulation選項卡中的background里面進行更改；
2、cst中不需要定義腔體，直接設置邊界條件就可以了，可以參考2樓；
3、上傳cst文件看看吧
和5樓的回答類似。
1. 如果是Open boundary，可以在boundary condition里按照1樓的方式。如果是closed boundary，用surrounding space。
2. 如果小編決定用CST，就忘了HFSS吧。你吃餃子的時候不會問為什么沒有18個褶兒。
3. 算命貼，無視。
謝謝前輩啦
謝謝前輩啦
2013里有個邊界設置條件菜單
HFSS中默認的背景材料都是PEC，所以很多情況下需要畫一個空氣腔，在空氣腔上設置邊界條件，而CST中你選擇不同的模板（或者根據菜單進行選擇)可以將背景材料設置為空氣等，可以直接定義邊界條件。
謝謝前輩啦
我用的就是CST2013
broadband and high efficiency conversion from guided waves to sspp。我們老師給我看的文章哈哈
