CST中怎么得到如何某一個面的電場分布
來源：edatop
更新時間：2024-09-01
閱讀：

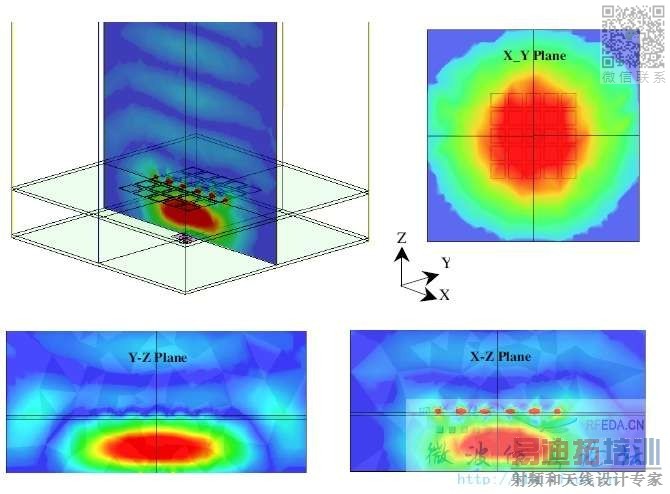

如上圖所示的的某一個面的電場分布是如何得到的?求高手解答
CST MWS幫助文件《Display 3D Fields on 2D Plane》。
(1)定義field monitor;
(2)在results查看，可以選擇3D和2D
謝謝，但是我還沒看懂，怎么變成標量圖，能解答下嗎
非常感謝，順便問一下，是不是也可以設面的monitor，還有能解答下變成標量圖嗎?
Display 3D Fields on 2D Plane這個操作已經就是scalar plot了。
CST MWS幫助文件《2D Scalar Plot》。
我的怎么還是適量圖呢?我用的是CST2010
哦，是不是就是abs的圖啊?還有請問知道怎么把這個動態圖截下來嗎?麻煩你了不好意思
Macro -> Report and Graphics
CST MWS幫助文件《Preloaded Macros Overview》。
非常感謝
