請問CST 2012 floquet中的模式設置

---

大家好，我用的是CST2012，我已經知道floquet中的TE00和TM00分別代表兩種互相正交的線偏振的平面波，那如果我想模擬一束非偏振的平面波入射應該怎么設置?
另外，如果我是用TE00的偏振光入射，那么在計算透射率的時候在透射的floquet端口處除了TE00模式外還需要增加計算別的模式嗎?
懇請大家指教，謝謝！

直接進行仿真不太好辦，可以做一下模式分解或者進行后處理

大俠能不能詳細點說說啊?

用的是unit cell還是floquet

不知道你所謂的“非偏振”的平面波指的是什么樣的?能否描述清楚。

你的結構是什么樣的，就只能激勵起某些模式，并不是想要什么樣的場形都能夠得到

謝謝熱心人！

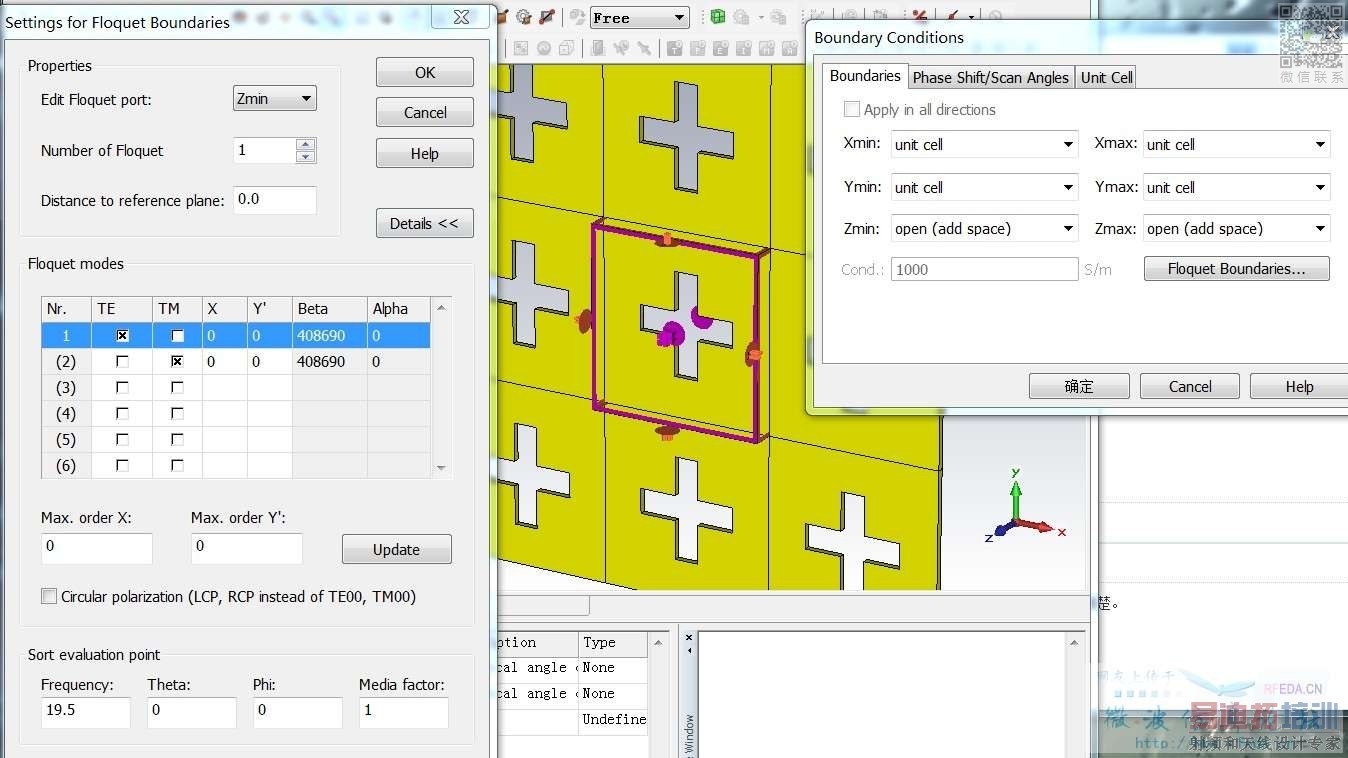

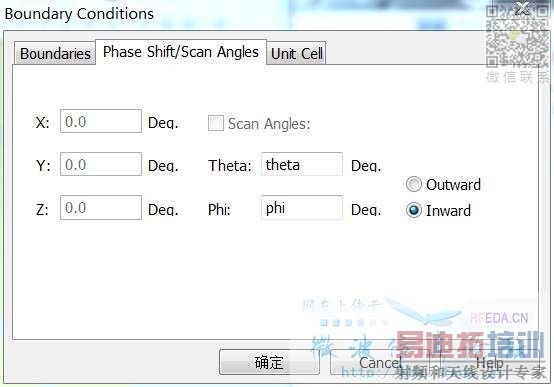

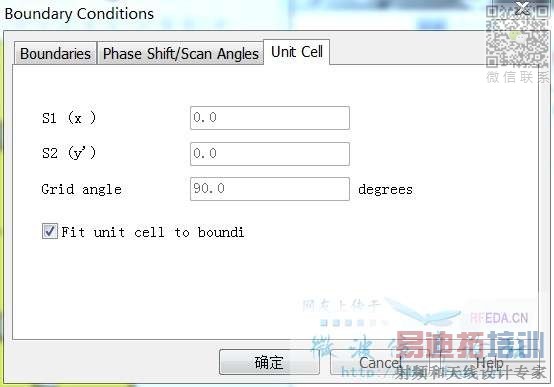

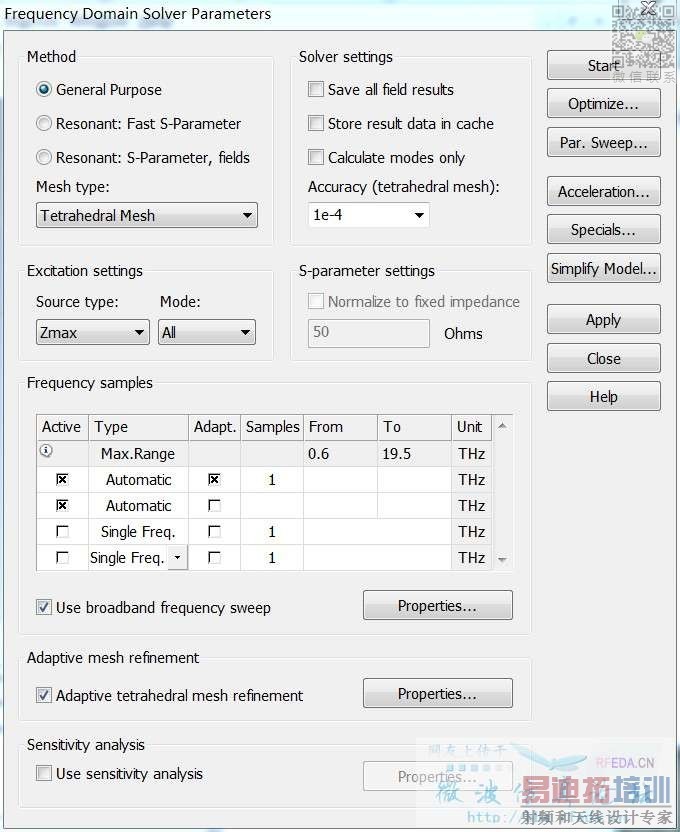

我建立的是一個unit cell，然后用boundary condition模擬一個無限大的fss，掃頻范圍是0.6-19.5Thz，模型文件太大了傳不上來，我截了圖，我想模擬4種入射平面波的結果，分別是
1.E矢量沿X軸偏振
2.E矢量沿Y軸偏振
3.無偏振（各向同性）的波
4.E矢量沿著與X軸成45度角方向的偏振
我就是不太清楚floquet里的Zmin，Zmax模式應該怎樣設置，還有底下一個circular polarization的選項是不是選了TE00,TM00就變成圓偏振了?

就是像自然光那種各向同性的平面波，我上傳了我的設置的截圖在6樓，麻煩大師幫我看一下哈

大師，我的結構在6樓，我也不清楚它能激勵起哪些模式，在不知道的情況下，應該如何選擇?

對于小編想模擬4種入射平面波的結果，前兩個分別可以用TE00和TM00表示。
對于第四個入射波，小編可以多設置幾個floquet模，看看有沒有哪個模式是滿足45度極化要求的。
對于第三種入射波，我覺得應該是直接模擬不了。

你就用默認的18個模式激勵，然后看看每個模式的場形，有哪幾個是滿足你的要求的

謝謝啊，45度的那種我想把模型旋轉45度然后用TM00或者TE00，不知道可不可以?

18個模式。那算一遍估計得一整天了，我去試試看吧，謝謝你！

你可以先只計算一下端口的場分布，看看哪種模式符合你的要求。這樣是很快的。

看來小編似乎對floquet模不很是了解。我貼幾個圖小編看看：

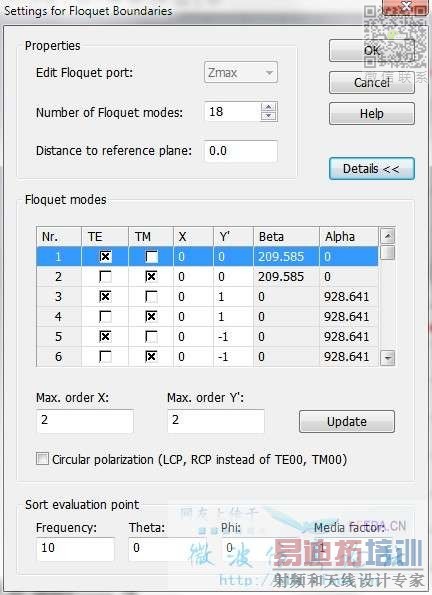

先看看這個floquet端口的設置，想看多少個模式都可以，但是只有Alpha等于零（或者很小）的模式才是傳輸模，其他的模式都是消逝模。也就是說一般只有Alpha等于零的模式才能存在。
知道了那個模式能傳播以后，再看看各個模式的端口場分布，看看哪個模式符合小編對于極化的要求。我這個例子中重點關注第12個模式和第18個模式，因為這兩個模式的場分布符合小編45°極化的要求。貼圖來看：
第12個模式的端口場分布：

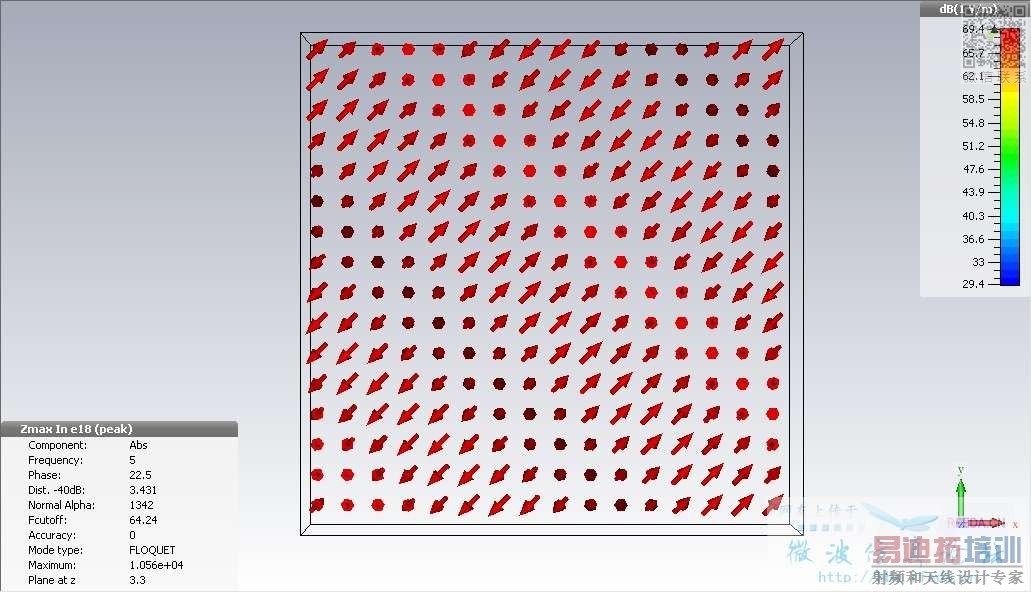

第18個模式的端口場分布：

所以還是有模式可以滿足45°極化的，關鍵是小編得判斷在你的結構尺寸下，這兩個模式能否傳輸。

那要看你旋轉了以后還是否滿足周期性。

非常感謝，很詳細，我去試試看:-)

小編是不是希望入射光是延X軸45度的線偏振光，想看到TE(0，0)和TM（0,0）的S參數?
不知道小編之前的問題解決了沒有?

有相關的理論資料嗎，謝謝了。
