CST2012和CST2011關于電源完整性仿真結果的差異比較
來源：edatop
更新時間：2024-09-01
閱讀：
本案例采用一鍵PI仿真，分別用CST2011和CST2012對同一個電源網絡進行了仿真，結果差異很大，不知道該相信哪個版本了，望感興趣的朋友一起仿真討論一下。謝謝。以下是仿真截圖：

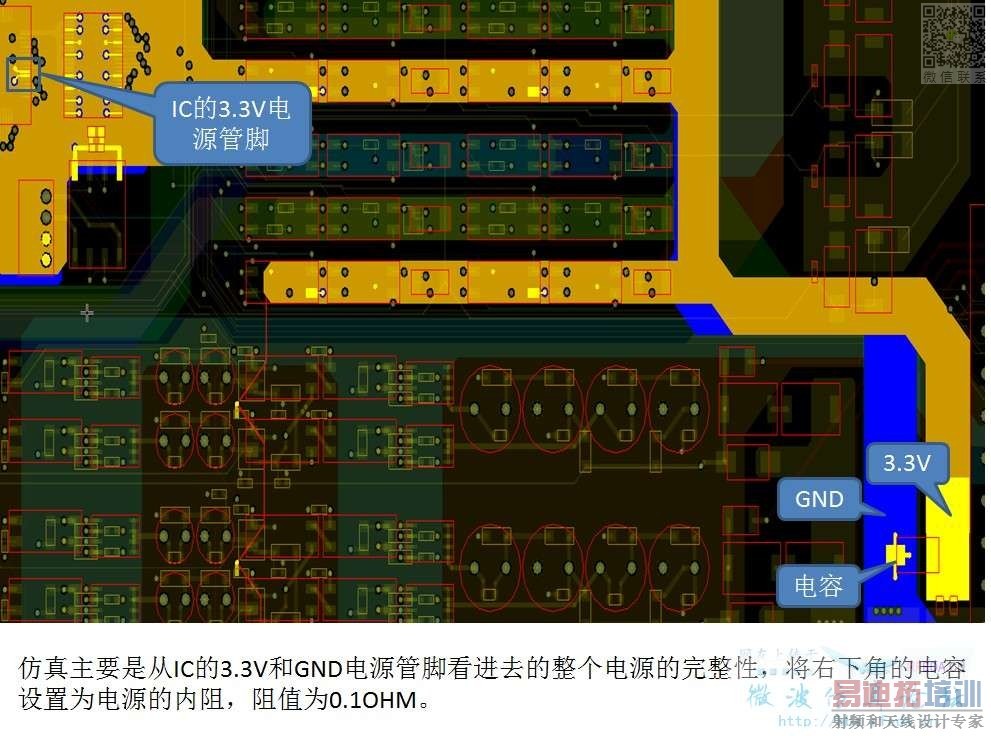

仿真電路圖：

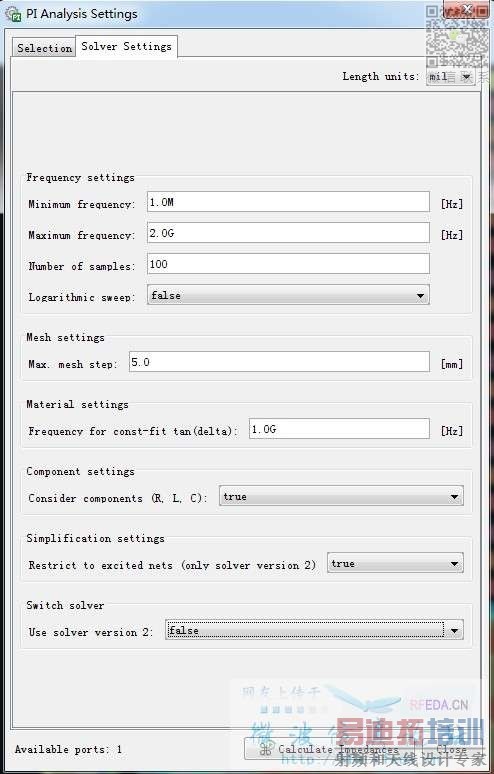

cst2012中一鍵PI的仿真設置：

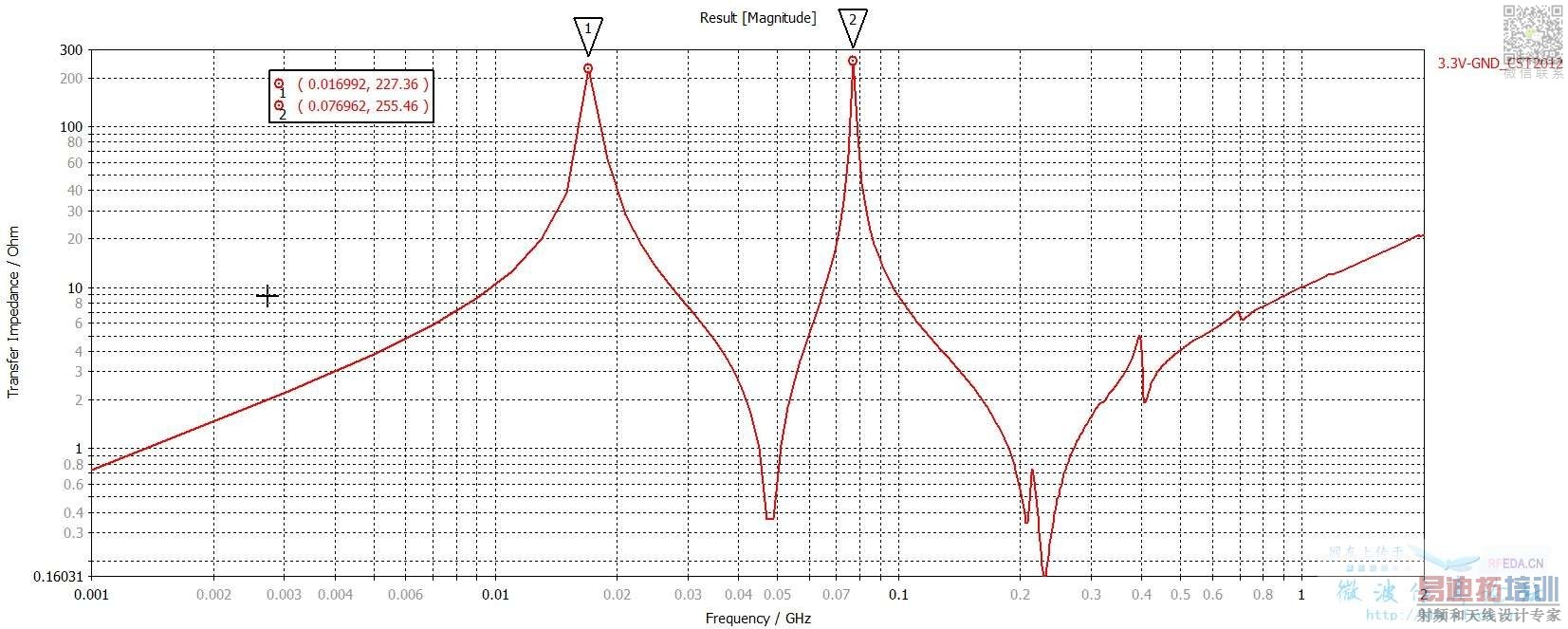

CSt2012中一鍵PI的仿真結果：

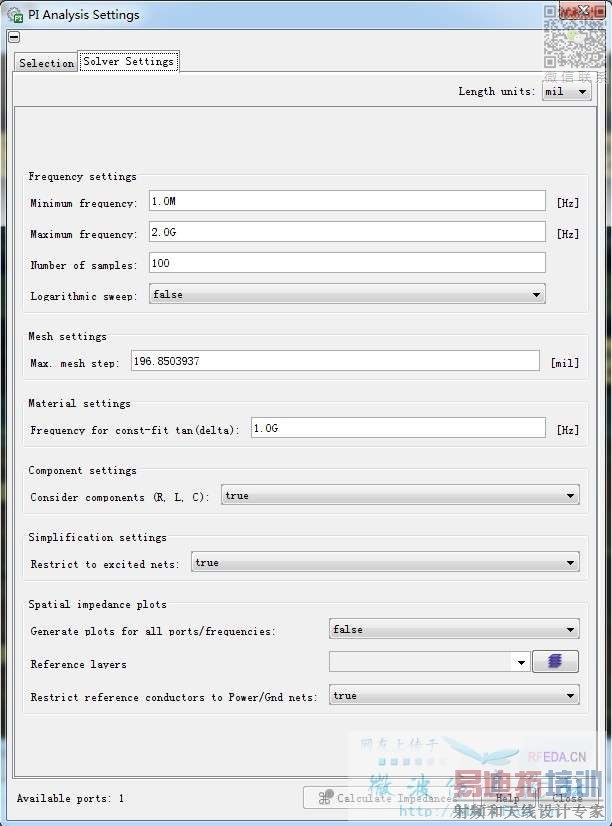

CSt2011中一鍵PI的仿真設置：

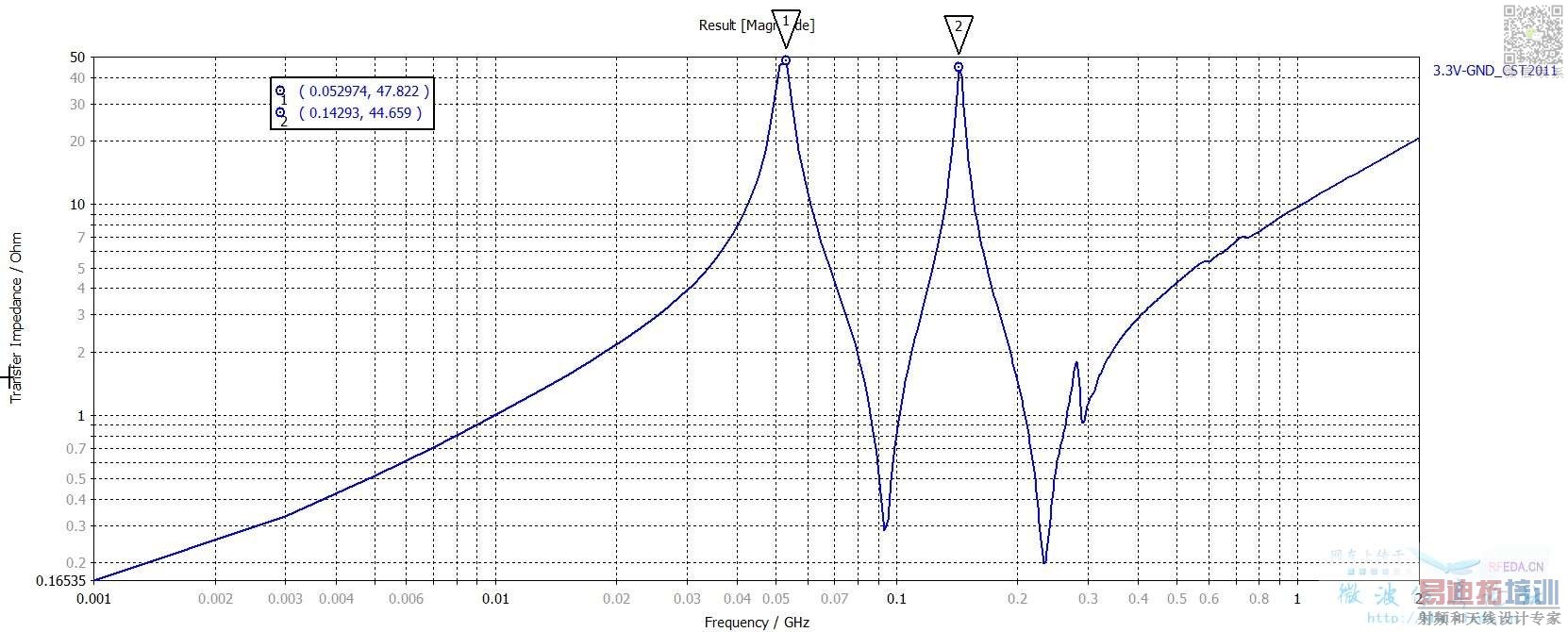

CST2011中一鍵PI的仿真結果：

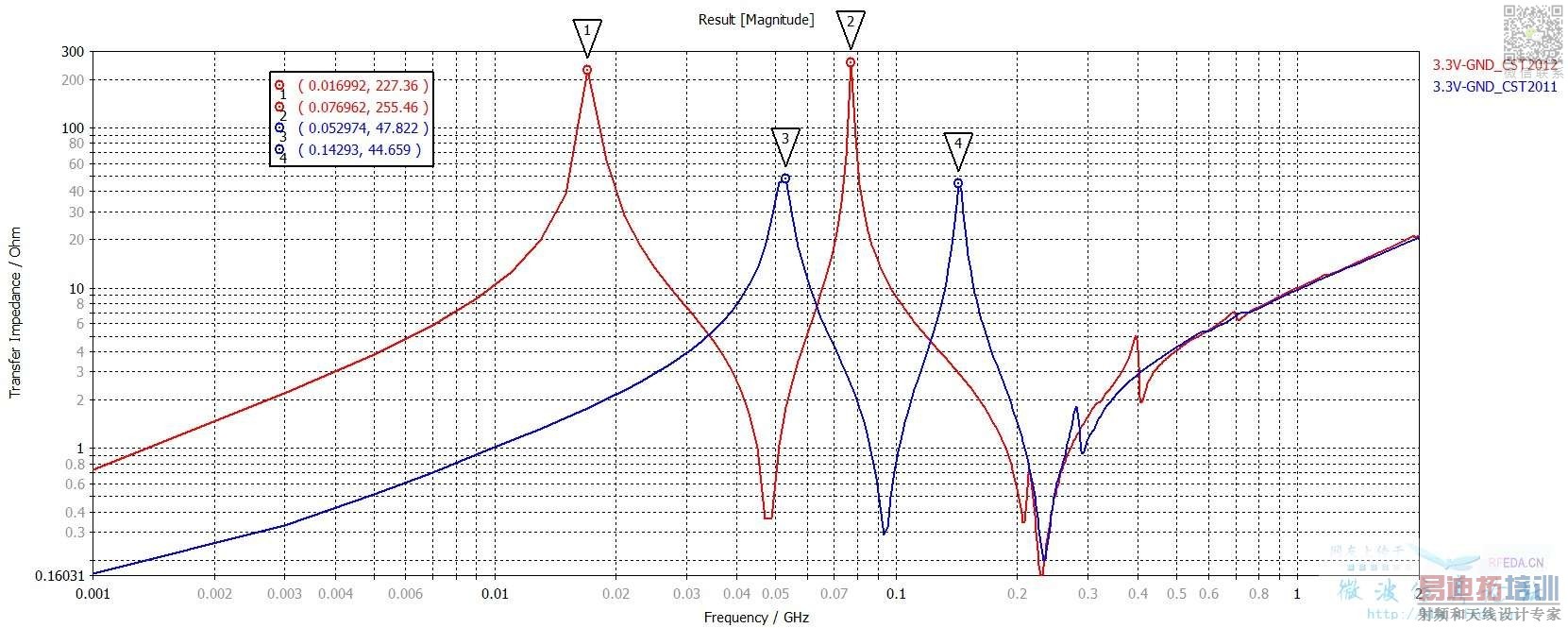

CST2012和CST0211仿真結果比較
感覺每個版本都有差別
感覺這個差異太大了吧?差異這樣大感覺仿真就失去參考價值了
改變一下設置試試?
不同的設置仿真我也試了一下，仿真結果還是有挺大的差異的。
都沒人做過CST2012和CST2011仿真關于電源完整性的差異嗎?
沒有…………
我做的線纜仿真分析 感覺cst2011 sp7失真太嚴重，遠沒有沒升級前靠譜，我用cst2012驗證過，仿真場強在可以容忍的范圍，但是在路里的電流和電壓cst 2011 sp7很扯淡
