請教各位大大一個關于S參數的問題

---

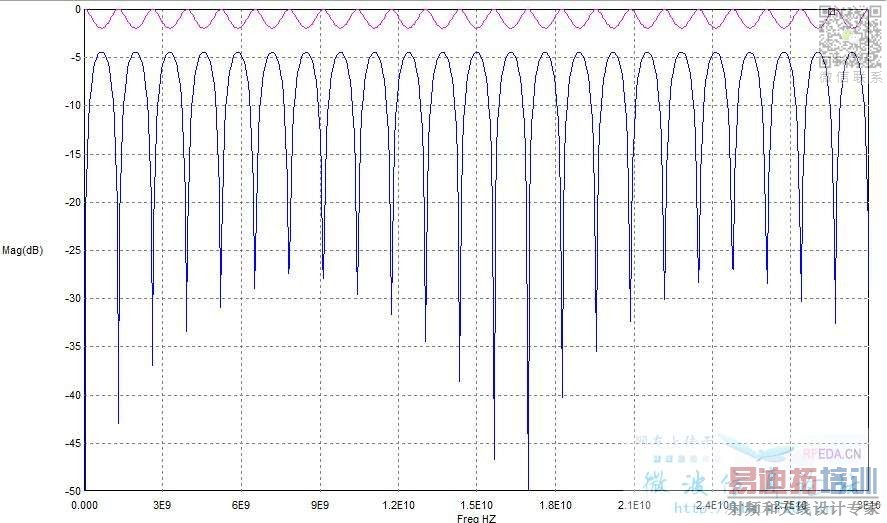

如下圖，是一個理想單端傳輸線的S參數，（該S參數的參考端口阻抗50ohm）

該傳輸線模型參數如下：
Port1 ======================== Port2
傳輸線特性阻抗 100ohm，
單位電容C=38.32pF/m
單位電感L =383.73nH/m
傳輸線長度d = 0.1m
第一個問題：
S11是不是等于 Port1 處的反射系數的DB值?
如果是的話，那么第二個問題：
關于反射系數，如下：Γ(z) = Γ(0) *e^-j2βz
Γ(0)為負載處得反射系數_， Γ(z) , 為距離負載z 處的反射系數，
從這個公式看，Γ(z)的模應該是一個不隨距離或者頻率變化的參數，為什么圖中的S11隨頻率變化而變化?
如果不是的話，那么該S參數是如何計算出來的?

你端口接的不是100歐姆
然后電長度每到180°的整數倍，就會諧振一次，諧振結果就是一個端口直接看到另一個端口，恰好50歐姆對50歐姆匹配，S參數達到極值
