CST MS "Unable to build S-matrix for block "MSSCHEM1"這是為什么？
來源：edatop
更新時間：2024-09-02
閱讀：
CST MS當中建好模型后，插入了兩個Port，在電路模型界面上進行電路仿真時顯示Unable to build S-matrix for block "MSSCHEM1＂

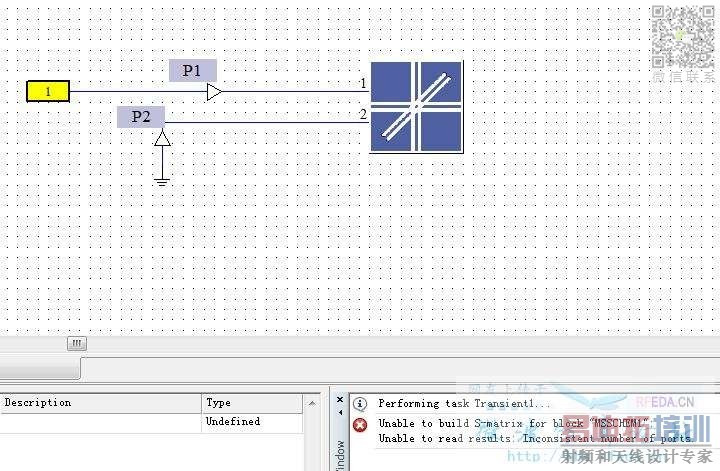

電路和錯誤如下圖
之前的模型修改過端口號。我重新畫了一個一樣的模型，仿真時錯誤顯示不能接受模型框架。

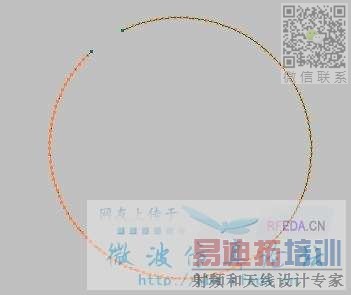

附：模型是一個不完整的wire
電路模型和發帖的一樣
MS和DS目前還不能協同仿真吧，你要仿真什么呢?還必須用DS?
我想把電容串上去，所以在DS中搭電路。
串電容，直接在MS里面加不就行了
麻煩細說一下，是自己畫一個平板電容嗎?還有我一直不理解那個circuits小圖標是做什么的?謝謝啦！
那個circuits圖標就是用來建立電路的
這個電路包括電阻，電感和電容，在一個circuits中可以包含多個器件，而這些器件之間的關系是通過node來控制的
比如R，node 為1、2，那么就表示R是一個連接在1、2之間的電阻
通過這種方法可以設置很復雜的電路，比如多個電阻電容電感的串并聯
最后要把circuits聯入模型，只能連接在wire的端點上，連接的時候選擇circuits的node，就像印制板上焊接器件一樣
原來如此，我試了一下，果然好用。感覺這是不是就是場路結合仿真呢?
場路與仿真的結合 這個想法不錯
嚴格意義上來說，不算
只是一個器件，真的場路協同仿真，就要把電容建成兩個平板，電阻建成特殊材料，電感建成線圈
原來是場路結合是這樣，謝謝大神指點！
