CST中微帶UWB天線如何判斷輻射場的主極化與交叉極化

[upload=1][upload=2]大家好！

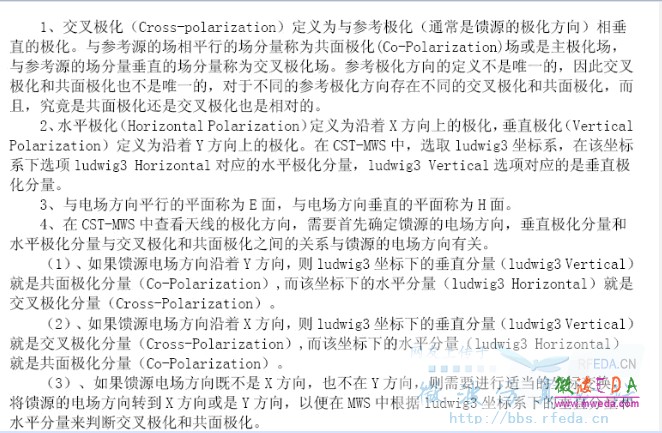

本人用CST仿真微帶的UWB平面天線，用的波端口，坐標系是ludwig3，此時判斷（判斷依據如圖中文字描述）仿真結果的遠場方向圖中，是水平極化分量是主極化（即共面極化分量），還是垂直極化是主極化，是不是就要去看仿真結果中Port Modes下的e1分布中的E-Field的矢量方向（見下圖），就是比如圖中端口面上的箭頭方向順著X軸，那么遠場的水平極化分量就是主極化了。但是如果按照上述方法，發現卻是交叉極化更加接近總的方向圖了。




網友回復:

看不見圖。

網友回復:





網友回復:

圖不是很清楚，沒有把結構顯示完全。不過我覺得不應該看port mode，而是應該觀察天線表面電場的分布情況。可以在Field monitors里面設置E plane和H plane，然后在2D/3D results比較結果，尤其是觀察貼近天線表面的電場，用2D顯示。僅供參考。

網友回復:

zqtong，你好。你所說的E plane和H plane分別指Field monitors里面E-Field和H-Field/Surface current嗎？

網友回復:


是滴
