CST設計工作室—CST2013

    >> CST電路原理圖路仿真器，基于廣義S參量矩陣，完成網絡模塊間的信號分析

    >> 與CST印制板工作室、CST電纜工作室、CST 微波工作室®和CST電磁工作室無縫協同，完成對印制板、電纜線束和三維無源高低頻結構等效參量模塊的系統級仿真

    >> 內嵌CST自有的小信號和大信號仿真庫，支持可擴展的用戶自定義，管芯級SPICE模型庫，各類平面、波導和解析傳、輸線庫，豐富的無源和有源元器件庫

    >> 支持TOUCHSTONE、IBIS 和SPICE等通用模塊

    >> 支持CST PCBS、CST CS 和CST MWS廣義S參量模塊以及Sonnet和Mician等專業電磁仿真模塊

    >> 支持SI、眼圖、TDR分析具有反向去除已有元器件效應的去嵌功能

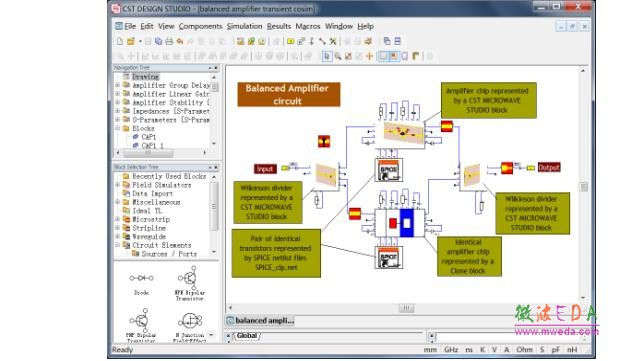

    >> 直觀豐富的電原理圖編輯器

    >> 支持各類仿真任務：S參量、直流工作點分析、瞬態分析及穩態分析、諧波平衡分析、混頻器和放大器仿真 

    >> 支持電路分級嵌套分析綜合，系統組合仿真SAM總控平臺

    >> 支持全局和局部變量庫用于實現全局優化

    >> 能夠計及端口處的高階模式，支持S參量快速插值，支持任意器件或模塊處的電壓和電流探針

    >> 內嵌優化器和參數掃描器，支持場模式差動端口仿真

    >> 與CST微波工作室一起實現 純瞬態場路同步協同仿真

    >> 主要應用：微波電路功能設計、電路與三維結構整體分析、大型微波系統組合仿真

    CST DS與CST MWS的經典場路協同仿真

    系統級電氣性能仿真越來越受到系統設計工程師的重視。分部件可能均滿足各自的指標， 但當它們聯調時可能不能正常工作。這就需要產品在設計階段進行系統級仿真。當產品中涉及 到射頻有源無源部件時，這樣的系統級仿真更為必要。

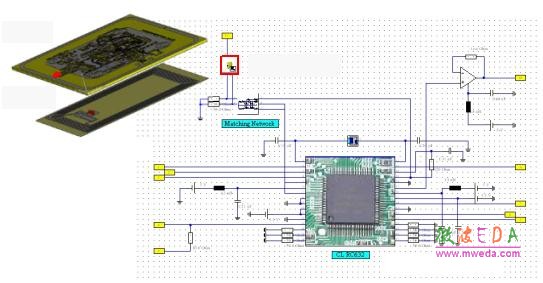

    CST設計工作室與CST微波工作室協同可以完成高頻電路和高頻三維無源結構的經典場路 協同仿真。這里場已經被表為全S參量矩陣，作為一個路模塊體現在CST設計工作室的路仿真 器中。以下是工作于13.56MHz的RFID讀卡器電路與RFID卡間無線鏈路的系統級仿真。

    CST DS與CST MWS的純瞬態場路同步協同仿真

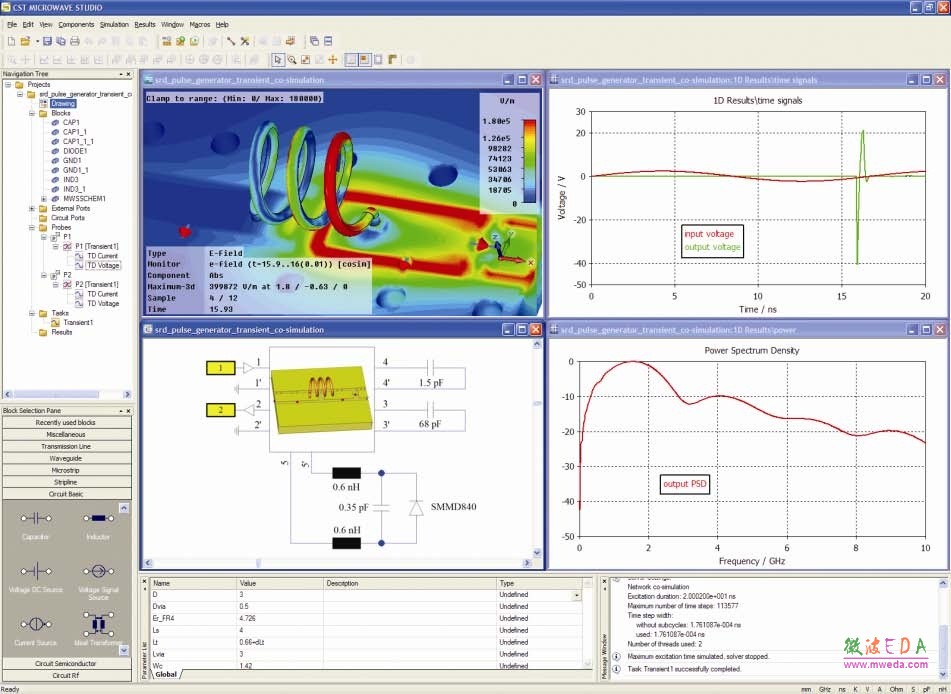

    對于非線性相當強（如高功率脈沖發生器）和場耦合相當強（如金屬腔體對微波放大器增益的影響）的場合，必須采用更加物理的純瞬態場與路同步進行的協同仿真。整個仿真流程從CST設計工作室的路仿真開始，當電壓電流從CST設計工作室流入CST微波工作室所仿真的三維無源結構中時即刻轉化為電場與磁場，此時進行場仿真。所有的有源和無源器件均呈現其現CST DS與CST MWS的純瞬態場路同步協同仿真 實物理時空的狀態。這就是它 區別于經典場路協同仿真的實 質。經典場路協同仿真實際上 是在頻域下進行的。右圖所示亞納秒脈沖發生 器的純瞬態場路同步協同仿真：60MHz的連續波通過PCB上一個三維線圈與非線性階越恢復 二極管（SRD）組成的脈壓電路，在輸出端得到一個脈寬僅為0.2ns振幅遠高于輸入的短脈沖。這里同時計及了線圈輻射 場對二極管輸入阻抗的直接影響和三維輻射場。
