為什么在MOS管開關電路設計中使用三極管容易燒壞？

MOS管作為一種常用的開關元件，具有低導通電阻、高開關速度和低功耗等優點，因此在許多電子設備中廣泛應用。然而，在一些特殊情況下，我們需要在MOS管控制電路中加入三極管來實現一些特殊功能。然而，不同于MOS管，三極管在工作過程中會產生較大的熱量，因此容易燒壞。接下來，我將詳細解釋為什么在MOS管開關電路設計中使用三極管容易燒壞，并提供一些解決方案來避免這個問題。讓我們一起來探討吧！

MOS管開關電路在現在電路設計中十分常見。三極管開關電路分為兩大類，一類是經典的TTL三極管開關電路，一類是MOS管開關電路。三極管和MOS管作為開關管時，有很多相似之處，也有不同之處，那么在電路設計時，兩者之間該如何選擇呢？

三極管有NPN型和PNP型，同理MOS管也有N溝道和P溝道的，三極管的三個引腳分別是基極B、集電極C和發射極E，而MOS管的三個引腳分別是柵極G、漏極D和源極S。

對于MOS管，我們在電路設計中都會遇到，那么應該如何設計一個MOS管的開關電路呢？

MOS管開關電路

我們一般會用一個三極管去控制，如下圖！

MOS管開關電路

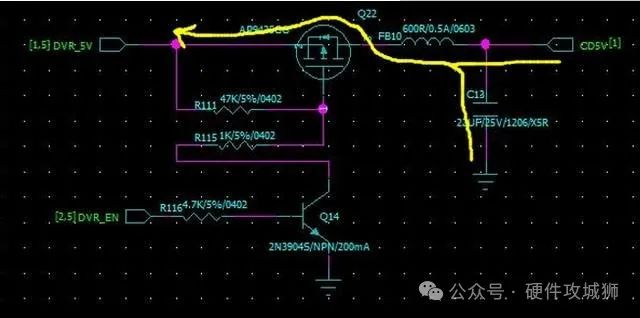

但是這個電路的缺點也是顯而易見，由于MOS管有一個寄生的二極管，如果CD5V的濾波電容過大，或者后端有別的電壓串進來，會把前端給燒壞！電流路徑如下：

后端電流路徑

如何改善這個問題呢？

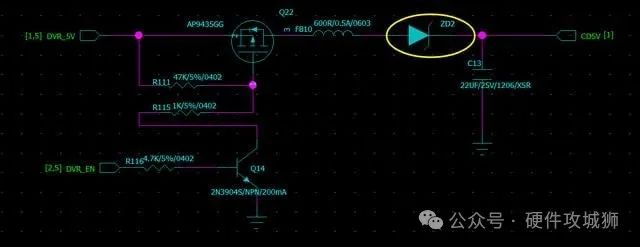

有兩個方式，一種是在后端串聯二極管。

防止后端電壓電流串?dāng)_的電路

優點，電路簡單，BOM成本低！缺點，二極管動態負載電阻大，特別不適合后盾負載變化大的！另外一種，便是后端串聯一個同規格的MOS管！

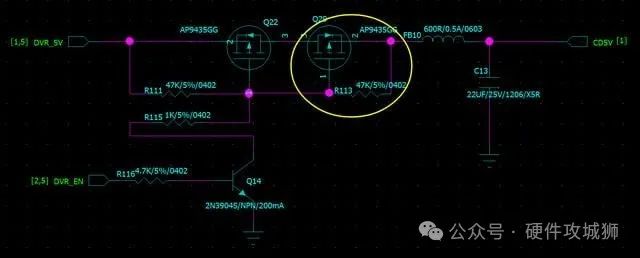

防止后端電壓電流串?dāng)_的電路

優點，MOS管開通電阻極小，對于后端負載電流變化不敏感。缺點，BOM成本高！
